Серия GN 482
GN 482
Поворотные установочные зажимы
Алюминий
Поворотные установочные зажимы
Изображения
Схемы
GN 482
Таблица моделей — Поворотные установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 482-B8-16-P-ELS | B 8 | 16 | 7 | 4.5 | M 4 | 40 | 32 | 23 | 18.5 | 8 | - | GN 511.1-M4-16-S/K | GN 511-M4-16 | 19 | |
| GN 482-B8-16-P-MT | B 8 | 16 | 7 | 4.5 | M 4 | 40 | 32 | 23 | 18.5 | 8 | - | GN 511.1-M4-16-S/K | GN 511-M4-16 | 19 | |
| GN 482-B10-20-P-ELS | B 10 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 23 | 10 | 8 | GN 511.1-M5-20-S/K | GN 511-M5-20 | 36 | |
| GN 482-B10-20-P-MT | B 10 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 23 | 10 | 8 | GN 511.1-M5-20-S/K | GN 511-M5-20 | 36 | |
| GN 482-B12-20-P-ELS | B 12 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 23 | 10 | 10 | GN 511.1-M5-20-S/K | GN 511-M5-20 | 35 | |
| GN 482-B12-20-P-MT | B 12 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 23 | 10 | 10 | GN 511.1-M5-20-S/K | GN 511-M5-20 | 35 | |
| GN 482-B15-25-P-ELS | B 15 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 29 | 12.5 | 12 | GN 511.1-M6-25-S/K | GN 511-M6-25 | 67 | |
| GN 482-B15-25-P-MT | B 15 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 29 | 12.5 | 12 | GN 511.1-M6-25-S/K | GN 511-M6-25 | 67 | |
| GN 482-B16-25-P-ELS | B 16 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 29 | 12.5 | - | GN 511.1-M6-25-S/K | GN 511-M5-25 | 66 | |
| GN 482-B16-25-P-MT | B 16 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 29 | 12.5 | - | GN 511.1-M6-25-S/K | GN 511-M5-25 | 66 | |
| GN 482-B20-30-P-ELS | B 20 | 30 | 10 | 6.5 | M 6 | 70 | 55 | 39 | 33.5 | 15 | 16 | GN 511.1-M6-30-S/K | GN 511-M6-32 | 99 | |
| GN 482-B20-30-P-MT | B 20 | 30 | 10 | 6.5 | M 6 | 70 | 55 | 39 | 33.5 | 15 | 16 | GN 511.1-M6-30-S/K | GN 511-M6-32 | 99 | |
| GN 482-B8-16-Q-ELS | B 8 | 16 | 7 | 4.5 | M 4 | 40 | 32 | 23 | 18.5 | 8 | - | GN 511.1-M4-16-S/K | GN 511-M4-16 | 19 | |
| GN 482-B8-16-Q-MT | B 8 | 16 | 7 | 4.5 | M 4 | 40 | 32 | 23 | 18.5 | 8 | - | GN 511.1-M4-16-S/K | GN 511-M4-16 | 19 | |
| GN 482-B10-20-Q-ELS | B 10 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 23 | 10 | 8 | GN 511.1-M5-20-S/K | GN 511-M5-20 | 36 | |
| GN 482-B10-20-Q-MT | B 10 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 23 | 10 | 8 | GN 511.1-M5-20-S/K | GN 511-M5-20 | 36 | |
| GN 482-B12-20-Q-ELS | B 12 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 23 | 10 | 10 | GN 511.1-M5-20-S/K | GN 511-M5-20 | 35 | |
| GN 482-B12-20-Q-MT | B 12 | 20 | 8.5 | 5.5 | M 5 | 50 | 40 | 29 | 23 | 10 | 10 | GN 511.1-M5-20-S/K | GN 511-M5-20 | 35 | |
| GN 482-B15-25-Q-ELS | B 15 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 29 | 12.5 | 12 | GN 511.1-M6-25-S/K | GN 511-M6-25 | 61 | |
| GN 482-B15-25-Q-MT | B 15 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 29 | 12.5 | 12 | GN 511.1-M6-25-S/K | GN 511-M6-25 | 61 | |
| GN 482-B16-25-Q-ELS | B 16 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 29 | 12.5 | - | GN 511.1-M6-25-S/K | GN 511-M6-25 | 66 | |
| GN 482-B16-25-Q-MT | B 16 | 25 | 10 | 6.5 | M 6 | 62 | 49.5 | 36 | 29 | 12.5 | - | GN 511.1-M6-25-S/K | GN 511-M6-25 | 66 | |
| GN 482-B20-30-Q-ELS | B 20 | 30 | 10 | 6.5 | M 6 | 70 | 55 | 39 | 33.5 | 15 | 16 | GN 511.1-M6-30-S/K | GN 511-M6-32 | 99 | |
| GN 482-B20-30-Q-MT | B 20 | 30 | 10 | 6.5 | M 6 | 70 | 55 | 39 | 33.5 | 15 | 16 | GN 511.1-M6-30-S/K | GN 511-M6-32 | 99 |
Характеристики
Типы

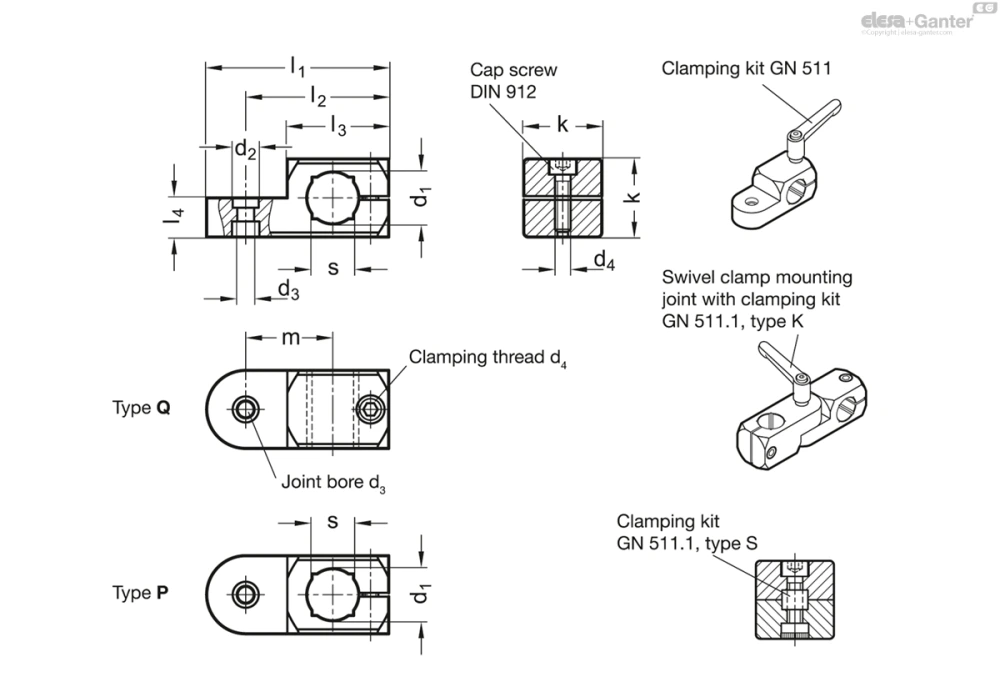

- Тип Q: зажимное отверстие поперечно к оси поворота
- Тип P: зажимное отверстие параллельно оси поворота
Алюминий
- матовый, скользящий, отшлифованный MT
- анодированный чёрный цветELS
Цилиндрические болты DIN 912
Нержавеющая сталь AISI 304
Информация
Поворотные установочные зажимы GN 482 могут соединяться с Т-образными поворотными установочными зажимами GN 483 и соединительными установочными зажимами GN 484с такими же размерами показателя k в месте соединения поворотных зажимов. Зажимные втулки GN 511.1 с винтом (тип S) и регулируемой ручкой рычажного типа (тип K) доступны для данного сочетания.
Также зажимной винт d4 с цилиндрической головкой с шестигранным углублением DIN 912 в стандартной конструкции – может заменяться зажимной втулкой GN 511 .
Описание для заказа приведено в таблице размеров.
