Серия GN 480
GN 480
Фланцевые болты
для установочных зажимов
Фланцевые болты
Изображения

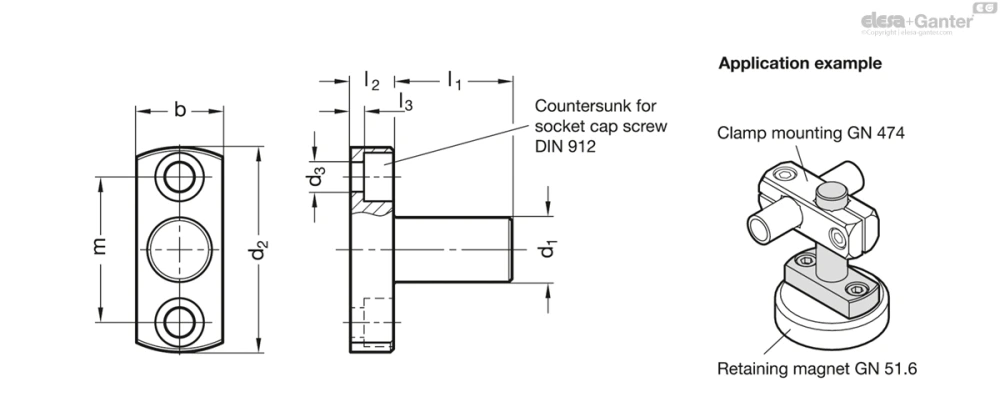

Схемы
GN 480
Таблица моделей — Фланцевые болты
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 480-8-18 | 8 | 18 | 14 | 31.5 | M 4 | 6 | 2 | 22 | 23 | |
| GN 480-8-32 | 8 | 32 | 14 | 31.5 | M 4 | 6 | 2 | 22 | 40 | |
| GN 480-10-21 | 10 | 21 | 16 | 38 | M 5 | 8 | 2.5 | 27 | 43 | |
| GN 480-10-37 | 10 | 37 | 16 | 38 | M 5 | 8 | 2.5 | 27 | 52 | |
| GN 480-12-22 | 12 | 22 | 16 | 38 | M 5 | 8 | 2.5 | 27 | 49 | |
| GN 480-12-39 | 12 | 39 | 16 | 38 | M 5 | 8 | 2.5 | 27 | 64 | |
| GN 480-15-27,5 | 15 | 27.5 | 20 | 45 | M 6 | 10 | 4 | 32 | 94 | |
| GN 480-15-47,5 | 15 | 47.5 | 20 | 45 | M 6 | 10 | 4 | 32 | 122 | |
| GN 480-16-28 | 16 | 28 | 20 | 45 | M 6 | 10 | 4 | 32 | 100 | |
| GN 480-16-49 | 16 | 49 | 20 | 45 | M 6 | 10 | 4 | 32 | 133 | |
| GN 480-20-35 | 20 | 35 | 25 | 50 | M 6 | 10 | 4 | 36 | 166 | |
| GN 480-20-60 | 20 | 60 | 25 | 50 | M 6 | 10 | 4 | 36 | 220 |
Характеристики
Оцинкованная сталь, голубая пассивация
Информация
Фланцевые болты GN 480 используются вместе с установочными зажимами в качестве опоры или соединительной детали, например, для регулировок по ширине или высоте.
С их малой высотой фланца они обеспечивают альтернативу опорному установочному зажиму GN 473 в тех видах применения, где требуется зажим на низкой высоте над установочной поверхностью.
Длина отверстия m фланцевых болтов GN 480 соответствует установочным зажимам GN 473и GN 477 а также с удерживающими магнитами GN 51.6.
Техническая информация
Примеры сборки
Вопрос о продукции
Спросите о серии GN 480 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
