Серия GN 479.1
GN 479.1
Удерживающие пластины
для установочных зажимов с резьбовыми отверстиями GN 478 / GN 484
Удерживающие пластины
Изображения

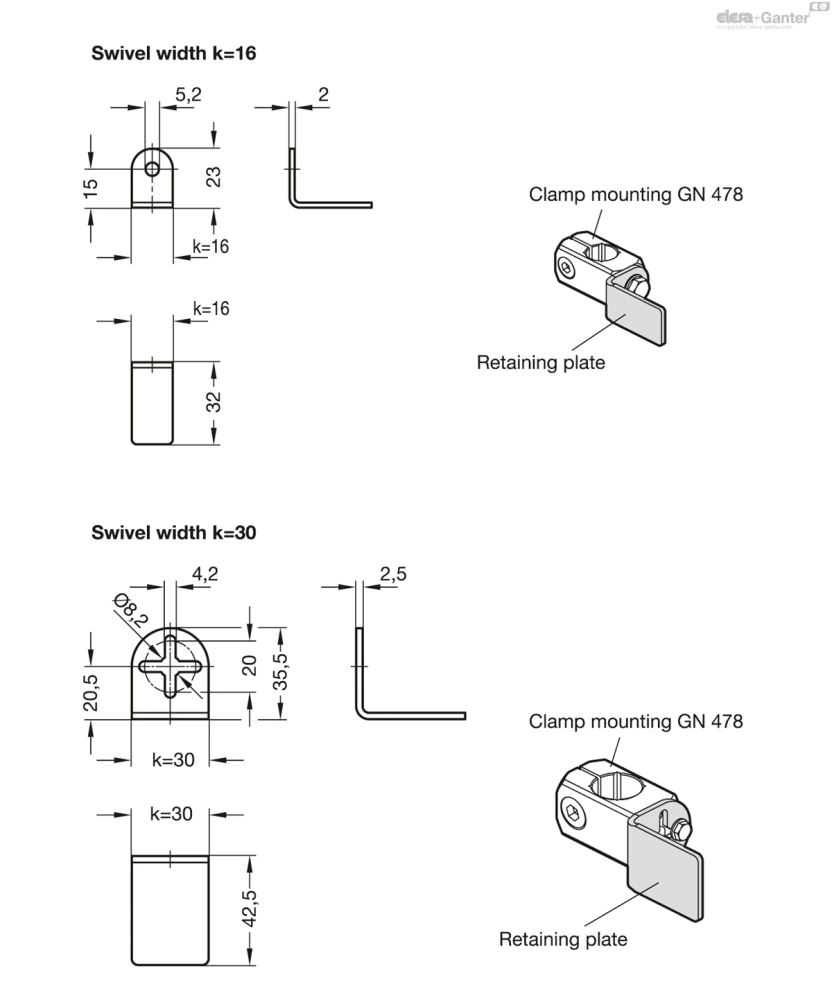

Схемы
GN 479.1
Таблица моделей — Удерживающие пластины
| Артикул |
|
|
В корзину |
|---|---|---|---|
| GN 479.1-16 | 16 | 11 | |
| GN 479.1-30 | 30 | 37 |
Характеристики
Нержавеющая сталь AISI 303
матовый, дробеструйной обработки
Информация
Удерживающие пластины GN 479.1 разработаны в качестве универсальных монтажных деталей, например, для внедрения определённых схем расположения отверстий.
Крепёжное отверстие совпадает с центральной резьбой установочных зажимов GN 478 и соединительных установочных зажимов GN 484 . Для k = 30 отверстия с крестообразными пазами обеспечивают дополнительную регулируемость и позволяют использовать два крепёжных винта.
Крепёжные винты заказываются отдельно.
Техническая информация
