Серия GN 478
GN 478
Зажимы установочные
Алюминий
Зажимы установочные
Изображения

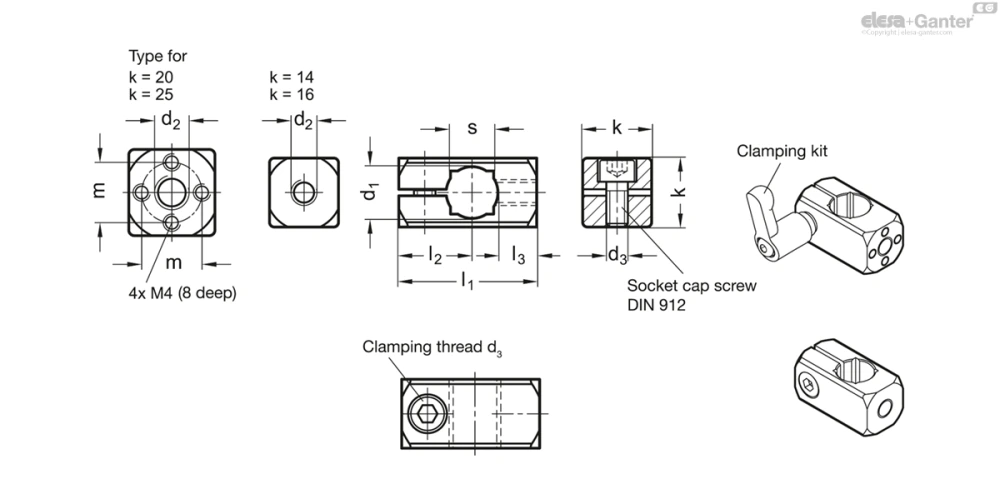

Схемы
GN 478
Таблица моделей — Зажимы установочные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 478-B8-M5-ELS | B 8 | M 5 | M 4 | 14 | - | 25 | 13.5 | 7.5 | - | GN 511-M4-14 | 11 | |
| GN 478-B8-M5-MT | B 8 | M 5 | M 4 | 14 | - | 25 | 13.5 | 7.5 | - | GN 511-M4-14 | 11 | |
| GN 478-B10-M5-ELS | B 10 | M 5 | M 5 | 16 | - | 30 | 17 | 8 | 8 | GN 511-M5-16 | 16 | |
| GN 478-B10-M5-MT | B 10 | M 5 | M 5 | 16 | - | 30 | 17 | 8 | 8 | GN 511-M5-16 | 16 | |
| GN 478-B10-M6-ELS | B 10 | M 6 | M 5 | 16 | - | 30 | 17 | 8 | 8 | GN 511-M5-16 | 20 | |
| GN 478-B10-M6-MT | B 10 | M 6 | M 5 | 16 | - | 30 | 17 | 8 | 8 | GN 511-M5-16 | 20 | |
| GN 478-B10-M8-ELS | B 10 | M 8 | M 5 | 16 | - | 30 | 17 | 8 | 8 | GN 511-M5-16 | 16 | |
| GN 478-B10-M8-MT | B 10 | M 8 | M 5 | 16 | - | 30 | 17 | 8 | 8 | GN 511-M5-16 | 16 | |
| GN 478-B12-M5-ELS | B 12 | M 5 | M 5 | 16 | - | 32 | 17 | 9 | 10 | GN 511-M5-16 | 17 | |
| GN 478-B12-M5-MT | B 12 | M 5 | M 5 | 16 | - | 32 | 17 | 9 | 10 | GN 511-M5-16 | 17 | |
| GN 478-B12-M6-ELS | B 12 | M 6 | M 5 | 16 | - | 32 | 17 | 9 | 10 | GN 511-M5-16 | 18 | |
| GN 478-B12-M6-MT | B 12 | M 6 | M 5 | 16 | - | 32 | 17 | 9 | 10 | GN 511-M5-16 | 18 | |
| GN 478-B12-M8-ELS | B 12 | M 8 | M 5 | 16 | - | 32 | 17 | 9 | 10 | GN 511-M5-16 | 17 | |
| GN 478-B12-M8-MT | B 12 | M 8 | M 5 | 16 | - | 32 | 17 | 9 | 10 | GN 511-M5-16 | 17 | |
| GN 478-B15-M6-ELS | B 15 | M 6 | M 6 | 20 | 14 | 40 | 20.5 | 12 | 12 | GN 511-M6-20 | 32 | |
| GN 478-B15-M6-MT | B 15 | M 6 | M 6 | 20 | 14 | 40 | 20.5 | 12 | 12 | GN 511-M6-20 | 32 | |
| GN 478-B15-M8-ELS | B 15 | M 8 | M 6 | 20 | 14 | 40 | 20.5 | 12 | 12 | GN 511-M6-20 | 31 | |
| GN 478-B15-M8-MT | B 15 | M 8 | M 6 | 20 | 14 | 40 | 20.5 | 12 | 12 | GN 511-M6-20 | 31 | |
| GN 478-B16-M6-ELS | B 16 | M 6 | M 6 | 20 | 14 | 40 | 20.5 | 11.5 | - | GN 511-M6-20 | 31 | |
| GN 478-B16-M6-MT | B 16 | M 6 | M 6 | 20 | 14 | 40 | 20.5 | 11.5 | - | GN 511-M6-20 | 31 | |
| GN 478-B16-M8-ELS | B 16 | M 8 | M 6 | 20 | 14 | 40 | 20.5 | 11.5 | - | GN 511-M6-20 | 30 | |
| GN 478-B16-M8-MT | B 16 | M 8 | M 6 | 20 | 14 | 40 | 20.5 | 11.5 | - | GN 511-M6-20 | 30 | |
| GN 478-B20-M8-ELS | B 20 | M 8 | M 6 | 25 | 17 | 45 | 21.5 | 12 | 16 | GN 511-M6-25 | 51 | |
| GN 478-B20-M8-MT | B 20 | M 8 | M 6 | 25 | 17 | 45 | 21.5 | 12 | 16 | GN 511-M6-25 | 51 | |
| GN 478-B20-M10-ELS | B 20 | M 10 | M 6 | 25 | 17 | 45 | 21.5 | 12 | 16 | GN 511-M6-25 | 50 | |
| GN 478-B20-M10-MT | B 20 | M 10 | M 6 | 25 | 17 | 45 | 21.5 | 12 | 16 | GN 511-M6-25 | 50 |
Характеристики
Алюминий
- матовый, скользящий, отшлифованный MT
- анодированный, чёрный цвет ELS
Socket cap screw DIN 912
Нержавеющая сталь AISI 304
Зажимные втулки GN 511
- Цинк, литьё под давлением
- Вставки / распорные втулки, нержавеющая сталь AISI 303
Информация
Соединительные установочные зажимы GN 478 главным образом предназначены для монтажных держателей датчиков GN 479 и удерживающих пластин GN 479.1. Они оснащены центральной резьбой и отверстием d1 = B15 и более, дополнительная схема отверстия 4 × M4.
Это стандартный зажимной винт с торцевой головкой с шестигранным углублением DIN 912. Он может быть заменён зажимной втулкой GN 511 (см. таблицу с размерами).
Техническая информация
Аксессуары
- Зажимные втулки GN 511

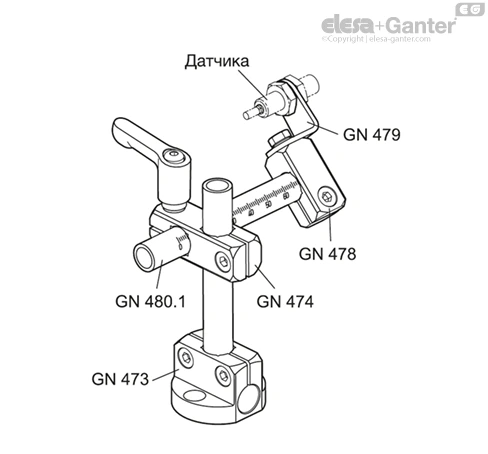

Примеры сборки
Вопрос о продукции
Спросите о серии GN 478 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
