Серия GN 477
GN 477
Зажимы установочные
Алюминий
Зажимы установочные
Изображения
Схемы

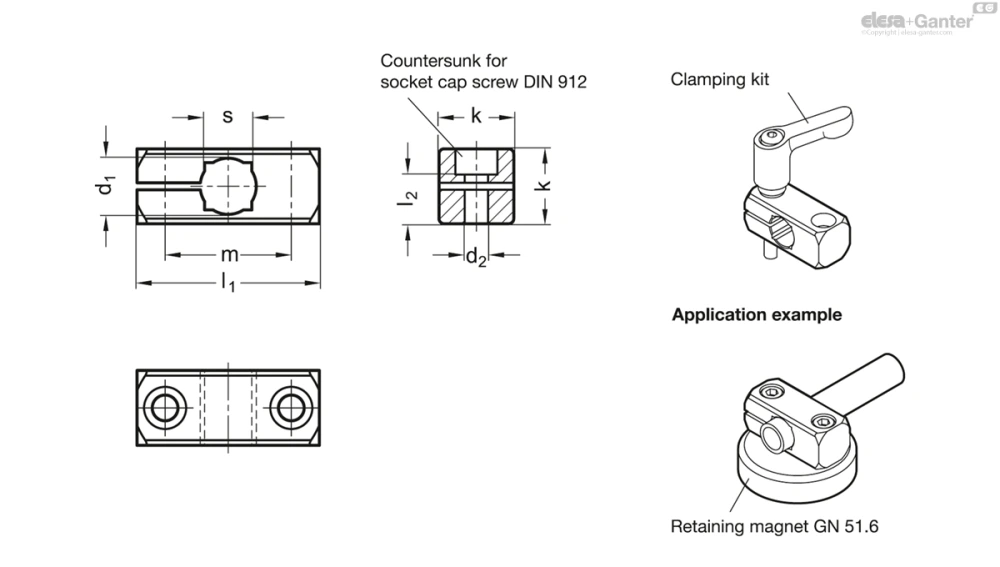

GN 477
Таблица моделей — Зажимы установочные
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 477-B8-ELS | B 8 | M 4 | 14 | 31.5 | 10 | 22 | - | GN 511-M4-20 | 11 | |
| GN 477-B8-MT | B 8 | M 4 | 14 | 31.5 | 10 | 22 | - | GN 511-M4-20 | 11 | |
| GN 477-B10-ELS | B 10 | M 5 | 16 | 38 | 10.5 | 27 | 8 | GN 511-M5-25 | 18 | |
| GN 477-B10-MT | B 10 | M 5 | 16 | 38 | 10.5 | 27 | 8 | GN 511-M5-25 | 17 | |
| GN 477-B12-ELS | B 12 | M 5 | 16 | 38 | 10.5 | 27 | 10 | GN 511-M5-25 | 16 | |
| GN 477-B12-MT | B 12 | M 5 | 16 | 38 | 10.5 | 27 | 10 | GN 511-M5-25 | 16 | |
| GN 477-B15-ELS | B 15 | M 6 | 20 | 45 | 14 | 32 | 12 | GN 511-M6-25 | 31 | |
| GN 477-B15-MT | B 15 | M 6 | 20 | 45 | 14 | 32 | 12 | GN 511-M6-25 | 30 | |
| GN 477-B16-ELS | B 16 | M 6 | 20 | 45 | 14 | 32 | - | GN 511-M6-25 | 29 | |
| GN 477-B16-MT | B 16 | M 6 | 20 | 45 | 14 | 32 | - | GN 511-M6-25 | 29 | |
| GN 477-B20-ELS | B 20 | M 6 | 25 | 50 | 19 | 36 | 16 | GN 511-M6-32 | 52 | |
| GN 477-B20-MT | B 20 | M 6 | 25 | 50 | 19 | 36 | 16 | GN 511-M6-32 | 52 |
Характеристики
Алюминий
- матовый, скользящий, отшлифованный MT
- анодированный, чёрный цвет ELS
Зажимные втулки GN 511
Цинковое литьё под давлением
Вставки / распорные втулки
Нержавеющая сталь AISI 303
Информация
Установочные комплекты GN 477 не имеют резьбы. Крепление или зажим осуществляются с помощью двух резьб на стороне крепления.
Длина отверстия m установочных зажимов GN 477 соответствует опорным установочным зажимам GN 473 и фланцевым болтам GN 480 а также удерживающие магниты GN 51.6 .
Принадлежности
- Зажимные втулки GN 511
Техническая информация
Примеры сборки
Вопрос о продукции
Спросите о серии GN 477 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
