Серия GN 472.5
GN 472.5-B
Кривошипные рукоятки с откидной ручкой
Алюминий, выдвижной механизм из нержавеющей стали
Отверстие
Исполнения серии GN 472.5
Изображения

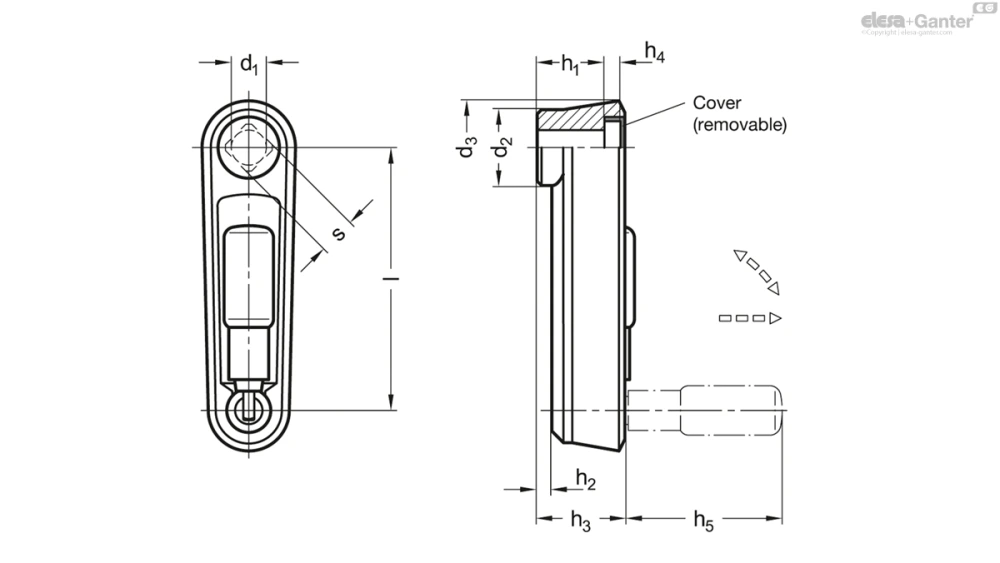

Схемы
GN 472.5-B
Таблица моделей — Кривошипные рукоятки с откидной ручкой
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 472.5-80-B10-SW | 80 | B 10 | 23 | 30 | 19.5 | 4 | 25.5 | 4.3 | 43 | 16 | 118 | |
| GN 472.5-80-B10-SR | 80 | B 10 | 23 | 30 | 19.5 | 4 | 25.5 | 4.3 | 43 | 16 | 118 | |
| GN 472.5-100-B12-SW | 100 | B 12 | 26.7 | 35 | 23.5 | 5.5 | 29.5 | 4.2 | 57.5 | 18 | 197 | |
| GN 472.5-100-B12-SR | 100 | B 12 | 26.7 | 35 | 23.5 | 5.5 | 29.5 | 4.2 | 57.5 | 18 | 197 | |
| GN 472.5-125-B14-SW | 125 | B 14 | 28 | 37 | 30.5 | 10.5 | 36.5 | 4.2 | 76.5 | 24 | 301 | |
| GN 472.5-125-B14-SR | 125 | B 14 | 28 | 37 | 30.5 | 10.5 | 36.5 | 4.2 | 76.5 | 24 | 301 |
Характеристики
Корпус
Алюминий
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Контактная поверхность механически обработанной втулки
Заглушка
Пластик
Положение вставки
Откидная ручка GN 798.5
Пластик, полиамид (PA)
- Чёрный цвет, матовая отделка
- Выдвижной механизм
- Нержавеющая сталь
- Шпиндель, AISI 303
- Плоское основание, AISI 316 LHC
- Спечённая сталь
Информация
Ручка кривошипной рукоятки GN 472.5 зафиксирован в коническом отверстии в рабочем положении.
Для наклона ручки, её необходимо вытащить из корпуса в осевом направлении.
С помощью пружины сжатия ручка удерживается в обоих положениях. При раскладывании она снова автоматически блокируется.
Техническая информация
