Серия GN 471
GN 471-S
Кривошипные рукоятки
Алюминий
Квадратная форма
Исполнения серии GN 471
Изображения

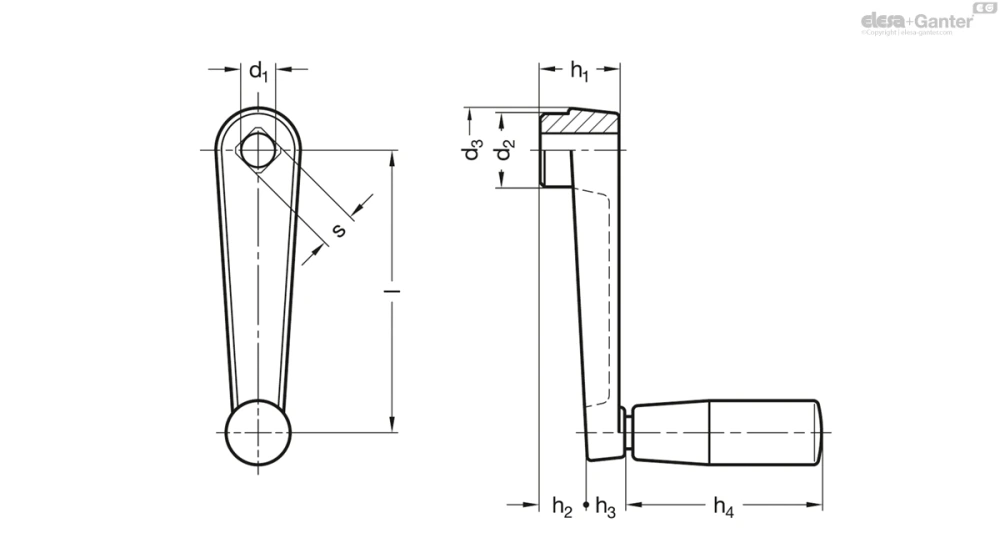

Схемы
GN 471-S
Таблица моделей — Кривошипные рукоятки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 471-80-V10 | 80 | V 10 | 23 | 26 | 24 | 14 | 14 | 52.5 | 21 | 89 | |
| GN 471-100-V12 | 100 | V 12 | 27 | 30 | 28 | 17 | 15 | 67.5 | 23 | 155 | |
| GN 471-125-V14 | 125 | V 14 | 32 | 35 | 34 | 22 | 18 | 82.5 | 26 | 240 | |
| GN 471-160-V17 | 160 | V 17 | 35 | 39 | 38 | 26 | 18 | 82.5 | 26 | 270 |
Характеристики
Корпус
Алюминий
- С порошковым покрытием
- черного цвета текстурированная отделка
- Контактная поверхность механически обработанной втулки
Вращающиеся ручки
Пластик, полипропилен (PP)
- Чёрный цвет, матовая отделка
- Стальной шпиндель
- Оцинкованный, синий пассивированный
Информация
Кривошипные рукоятки GN 471 используются для создания регулировочных или приводных механизмов.
Движение кривошипа передаётся через вращающуюся цилиндрическую ручку. В процессе проворачивания корпус вращающейся ручки может удерживаются прочно и надёжно.
Кроме того, кривошипные рукоятки можно заказать с поперечными отверстиями GN 110.
Техническая информация
- Перекрёстные отверстия GN 110
- Квадраты DIN 79
- Основные допуски по стандартам ISO
- Характеристики пластика
