Серия GN 471.3
GN 471.3-B
Кривошипные рукоятки с откидной ручкой
Алюминий
Отверстие
Исполнения серии GN 471.3
Изображения

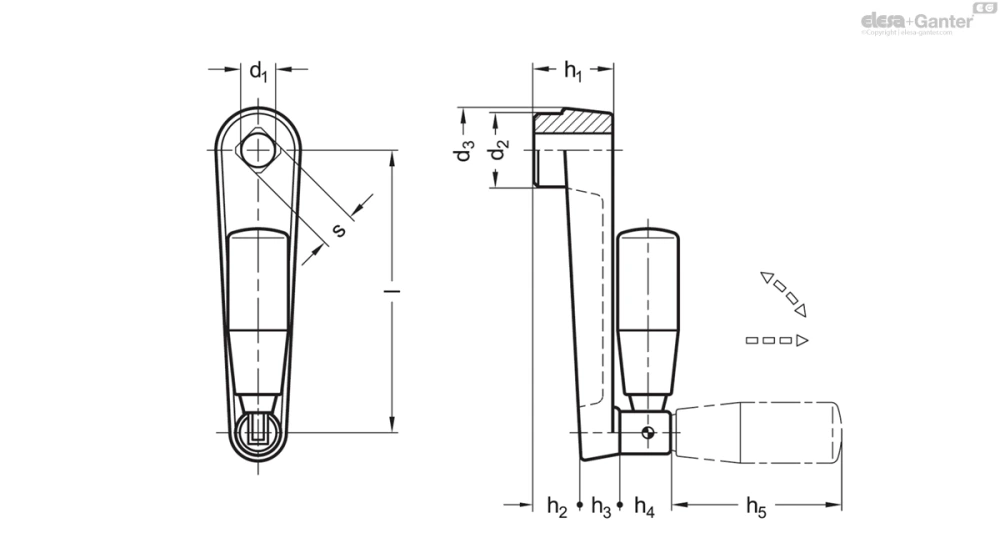

Схемы
GN 471.3-B
Таблица моделей — Кривошипные рукоятки с откидной ручкой
| Артикул |
|
|
|
|
|
|
|
h4 |
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 471.3-100-B12 | 100 | B 12 | 27 | 30 | 28 | 17 | 13 | 19.5 | 67.5 | 23 | 160 | |
| GN 471.3-125-B14 | 125 | B 14 | 32 | 35 | 34 | 22 | 14 | 19.5 | 67.5 | 23 | 220 | |
| GN 471.3-160-B17 | 160 | B 17 | 35 | 39 | 38 | 26 | 16 | 19.5 | 82.5 | 26 | 346 |
Характеристики
Корпус
Алюминий
- С пластиковым покрытием
- Чёрный цвет, текстурированная отделка
- Контактная поверхность механически обработанной втулки
Откидная ручка GN 598.3
Пластик, полиамид (PA)
- Чёрный цвет, глянцевая отделка
- Выдвижной механизм
- Сталь, чернение
Информация
Ручка кривошипной рукоятки GN 471.3 с выдвижной ручкой зафиксирован в коническом отверстии в рабочем положении.
Для наклона ручки, её необходимо вытащить из корпуса в осевом направлении.
Нажимная пружина удерживает ручку в обоих крайних положениях. При раскладывании она снова автоматически блокируется.
По запросу
- С откидной ручкой GN 598.5
- (выдвижной механизм из нержавеющей стали)
Техническая информация
- Перекрёстные отверстия GN 110
- Квадраты DIN 79
- Основные допуски по стандартам ISO
- Характеристики пластика
