Серия GN 471.1
GN 471.1-B
Кривошипные рукоятки
Цинк, литьё под давлением
Отверстие
Исполнения серии GN 471.1
Изображения

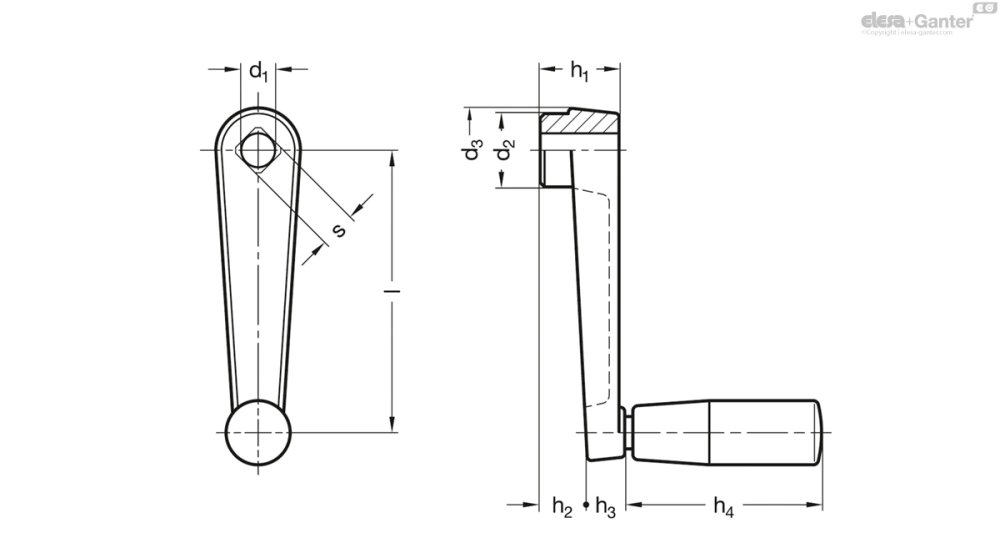

Схемы
GN 471.1-B
Таблица моделей — Кривошипные рукоятки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 471.1-50-B8 | 50 | B 8 | 16 | 18 | 18 | 10 | 10 | 28.5 | 14 | 58 | |
| GN 471.1-64-B10 | 64 | B 10 | 19 | 22 | 20 | 11 | 12 | 42.5 | 18 | 100 | |
| GN 471.1-80-B10 | 80 | B 10 | 23 | 26 | 24 | 14 | 14 | 52.5 | 21 | 160 | |
| GN 471.1-100-B12 | 100 | B 12 | 27 | 30 | 28 | 17 | 15 | 67.5 | 23 | 280 |
Характеристики
Корпус
Цинковое литьё под давлением
С порошковым покрытием
черного цвета текстурированная отделка
Вращающиеся ручки
Пластик, полипропилен (PP)
- Чёрный цвет, матовая отделка
- Стальной шпиндель
- Оцинкованный, синий пассивированный
Информация
Кривошипные рукоятки GN 471.1 используются для создания регулировочных или приводных механизмов.
Движение кривошипа передаётся через вращающуюся цилиндрическую ручку. В процессе проворачивания корпус вращающейся ручки может удерживаются прочно и надёжно.
Кроме того, кривошипные рукоятки можно заказать с поперечными отверстиями GN 110.
Техническая информация
- Перекрёстные отверстия GN 110
- Квадраты DIN 79
- Основные допуски по стандартам ISO
- Характеристики пластика
