Серия GN 437
GN 437-A4
Петли
Литьё из цинка под давлением / нержавеющая сталь, с регулируемым трением
Нержавеющая сталь
Исполнения серии GN 437
Изображения

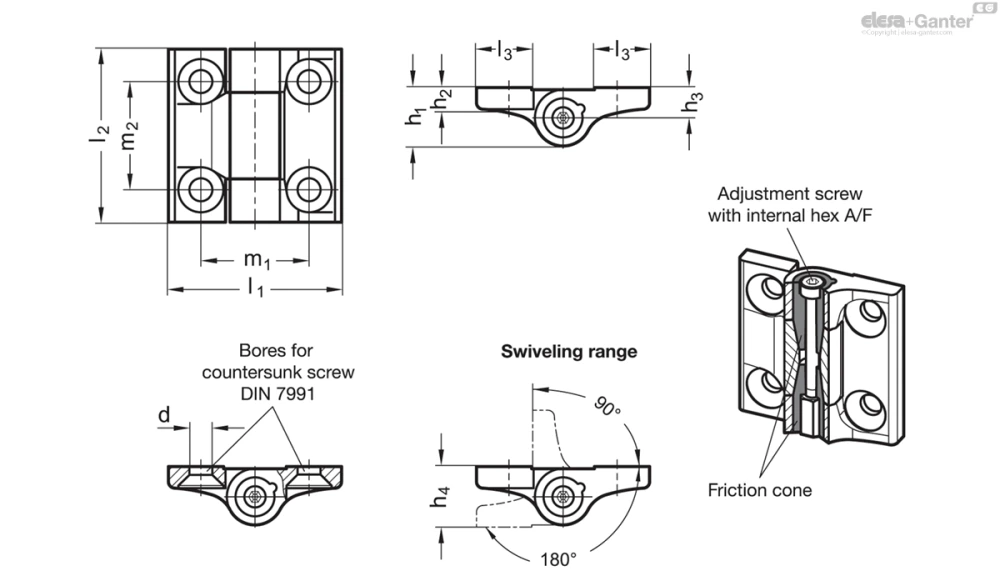

Схемы
GN 437-A4
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 437-A4-40-40-A-GS | 40 | 40 | 5.3 | 13.5 | 5 | 7 | 14 | 13 | 25 | 25 | 2.5 | 0.5 | 3 | 60 | |
| GN 437-A4-50-50-A-GS | 50 | 50 | 6.5 | 15.5 | 6 | 8 | 16 | 16.5 | 30 | 30 | 3 | 0.75 | 4 | 113 | |
| GN 437-A4-60-60-A-GS | 60 | 60 | 8.3 | 18.5 | 7.5 | 9.5 | 19 | 20 | 36 | 36 | 4 | 1.5 | 6 | 188 |
Характеристики
Тип
- Тип A: отверстия 2x2 для винтов с потайной головкой
Крылья петли
- Цинковое литьё под давлением ZD
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Нержавеющая сталь AISI 316 A4
- Матовые, дробеструйной обработки GS
Фрикционный конус
Пластик (полиацеталь POM)
- Рабочая температура от -20 °C до +80 °C
- Чёрный цвет, RAL 9005
Регулировочный винт / шестигранная гайка
- Оцинкованная сталь, воронёная пассивированная для ZD
- Нержавеющая сталь для A4
Информация
Регулировочный винт в петлях GN 437 обеспечивает изменение подвижности петли. Это также создаёт постоянный тормозной момент, регулируемый в целом диапазоне вращения. Поворот дверей и заслонок таким образом блокируется, предотвращая случайное движение.
Момент трения достигается за счет сцепления двух тонких конусов трения. Большая поверхность трения и износоустойчивая пластмасса конусов трения гарантируют длительный срок службы с незначительным сокращением момента трения со временем. При необходимости это можно повторно отрегулировать при помощи регулировочного винта.
Вариант исполнения из нержавеющей стали подходит для применения в крайне агрессивных средах.
