Серия CFG-ERS

CFG-ERS

Петли для профилей с фрикционным затвором

Технополимер

Таблица (PDF)

CFG-ERS — Петли для профилей с фрикционным затвором

CFG-ERS

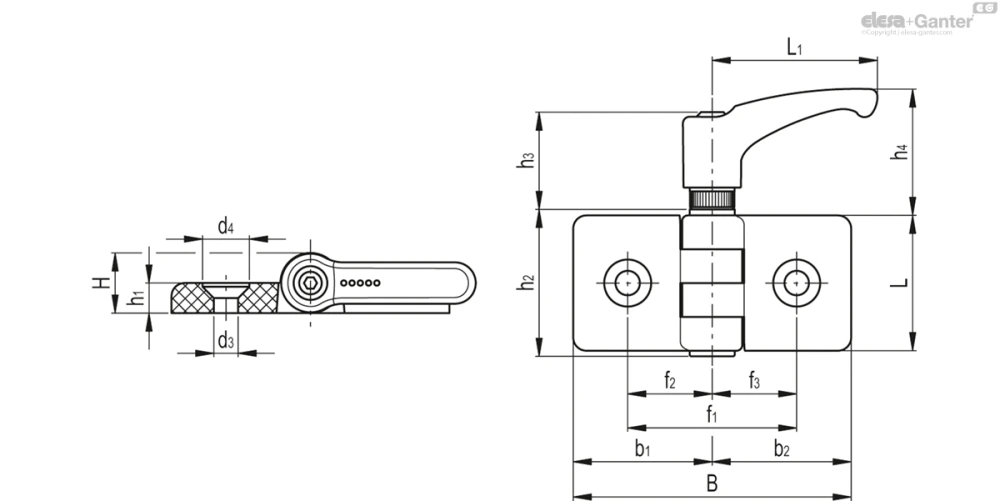

Таблица моделей — Петли для профилей с фрикционным затвором

Артикул	Описание	s₁	s₂	L	A	L₁	f₁ ±0.25	f₂	f₃	H	h₁	h₂	h₃	h₄	b₁	b₂	d₃	d₄	C#[Nm]	Вес (г)
423916	CFG.30/30-ERS-SH-6	30	30	36	54	44	35	17.5	17.5	16	8	38.5	29	38	27	27	6.5	12.5	5	50
423916-C33	CFG.30/30-ERS-SH-6-C33	30	30	36	54	44	35	17.5	17.5	16	8	38.5	29	38	27	27	6.5	12.5	5	50
423917	CFG.30/40-ERS-SH-6	30	40	36	64	44	40	17.5	22.5	16	8	38.5	29	38	27	37	6.5	12.5	5	52
423917-C33	CFG.30/40-ERS-SH-6-C33	30	40	36	64	44	40	17.5	22.5	16	8	38.5	29	38	27	37	6.5	12.5	5	52
423918	CFG.30/45-ERS-SH-6	30	45	36	69	44	42.5	17.5	25	16	8	38.5	29	38	27	42	6.5	12.5	5	53
423918-C33	CFG.30/45-ERS-SH-6-C33	30	45	36	69	44	42.5	17.5	25	16	8	38.5	29	38	27	42	6.5	12.5	5	53
423919	CFG.30/60-ERS-SH-6	30	60	36	84	44	50	17.5	32.5	16	8	38.5	29	38	27	57	6.5	12.5	5	57
423919-C33	CFG.30/60-ERS-SH-6-C33	30	60	36	84	44	50	17.5	32.5	16	8	38.5	29	38	27	57	6.5	12.5	5	57
423926	CFG.40/40-ERS-SH-6	40	40	36	74	44	45	22.5	22.5	16	8	38.5	29	38	37	37	6.5	12.5	5	55
423926-C33	CFG.40/40-ERS-SH-6-C33	40	40	36	74	44	45	22.5	22.5	16	8	38.5	29	38	37	37	6.5	12.5	5	55
423927	CFG.40/45-ERS-SH-6	40	45	36	79	44	47.5	22.5	25	16	8	38.5	29	38	37	42	6.5	12.5	5	55
423927-C33	CFG.40/45-ERS-SH-6-C33	40	45	36	79	44	47.5	22.5	22.5	16	8	38.5	29	38	37	42	6.5	12.5	5	55
423928	CFG.40/60-ERS-SH-6	40	60	36	94	44	55	22.5	32.5	16	8	38.5	29	38	37	57	6.5	12.5	5	59
423928-C33	CFG.40/60-ERS-SH-6-C33	40	60	36	94	44	55	22.5	32.5	16	8	38.5	29	38	37	57	6.5	12.5	5	59
423936	CFG.45/45-ERS-SH-6	45	45	36	84	44	50	25	25	16	8	38.5	29	38	42	42	6.5	12.5	5	55
423936-C33	CFG.45/45-ERS-SH-6-C33	45	45	36	84	44	50	25	25	16	8	38.5	29	38	42	42	6.5	12.5	5	55
423937	CFG.45/60-ERS-SH-6	45	60	36	99	44	57.5	25	32.5	16	8	38.5	29	38	42	57	6.5	12.5	5	60
423937-C33	CFG.45/60-ERS-SH-6-C33	45	60	36	99	44	57.5	25	32.5	16	8	38.5	29	38	42	57	6.5	12.5	5	60
423946	CFG.60/60-ERS-SH-6	60	60	36	114	44	65	32.5	32.5	16	8	38.5	29	38	57	57	6.5	12.5	5	65
423946-C33	CFG.60/60-ERS-SH-6-C33	60	60	36	114	44	65	32.5	32.5	16	8	38.5	29	38	57	57	6.5	12.5	5	65

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или серый цвет RAL 7040 (С33), матовая отделка.

Вращающийся штифт

Оцинкованная сталь.

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой M6.

Центрирующие вставки из технополимера (входят в комплект поставки)

Для профилей с размерами пазов от 6 до 12 мм.

Регулируемая ручка для зажима

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Красная надпись "PUSH" нанесена на корпус рычага методом тампопечати (избегайте контактов с растворителями, спиртом и спиртосодержащими моющими средствами).

Крепёжный винт из стали с чёрной оксидной плёнкой, возвратная пружина из нержавеющей стали AISI 302.

Вставка с глухим резьбовым отверстием из стали с чёрной оксидной плёнкой.

Шайба

Оцинкованная, устанавливаемая между регулируемой ручкой и корпусом петли.

Общая информация

Угол поворота (приблизительное значение)

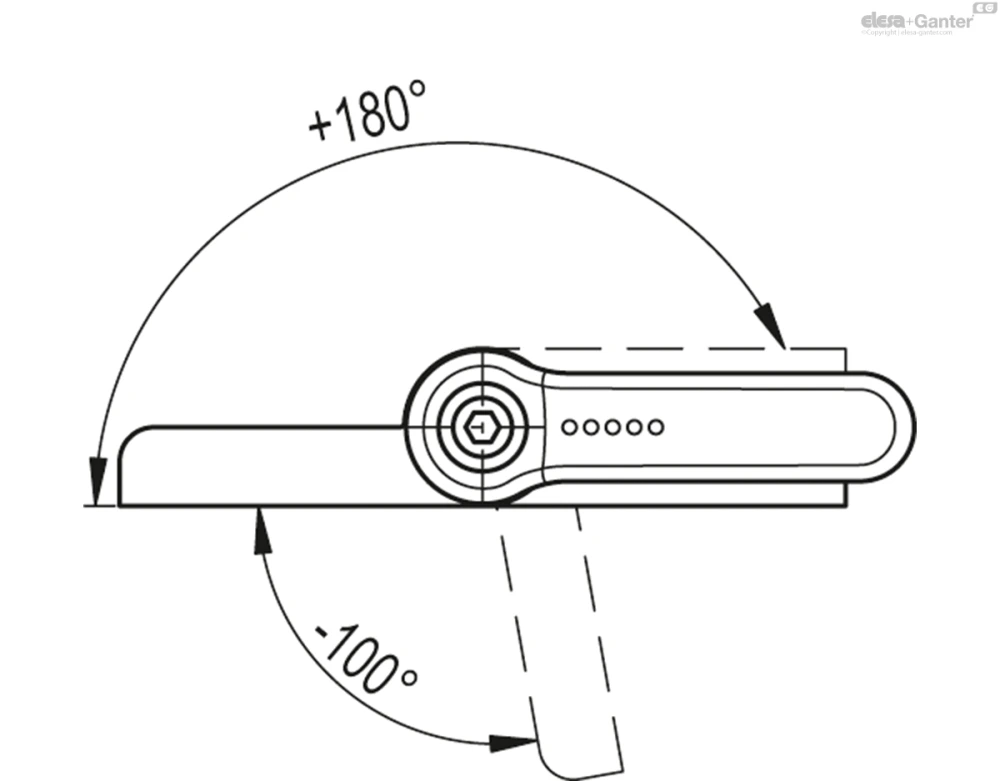

Макс. 280° (-100° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Особенности и области применения

Петля CFG-ERS с фрикционным затвором позволяет запирать дверь в любом требуемом положении в поле вращения 280° с силой, пропорциональной крутящему моменту, прилагаемому к рычагу ERS.

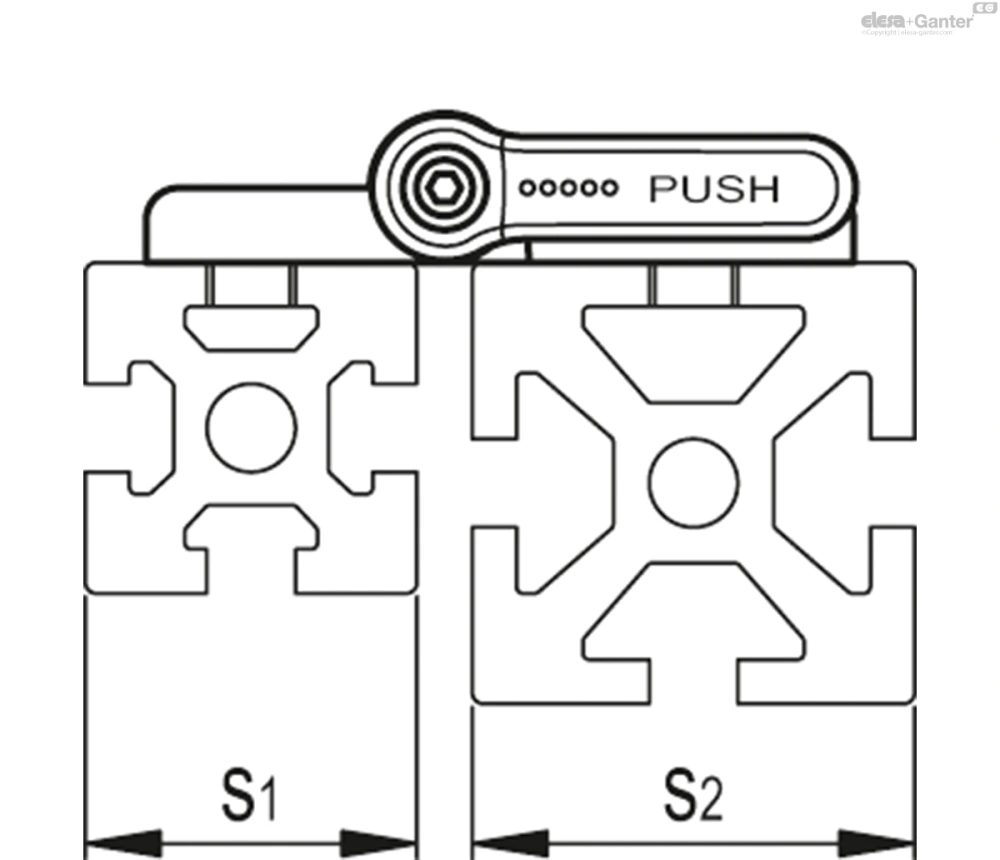

Данный тип петли может использоваться с профилями от 30 до 60 мм, а также с комбинацией различных размеров.

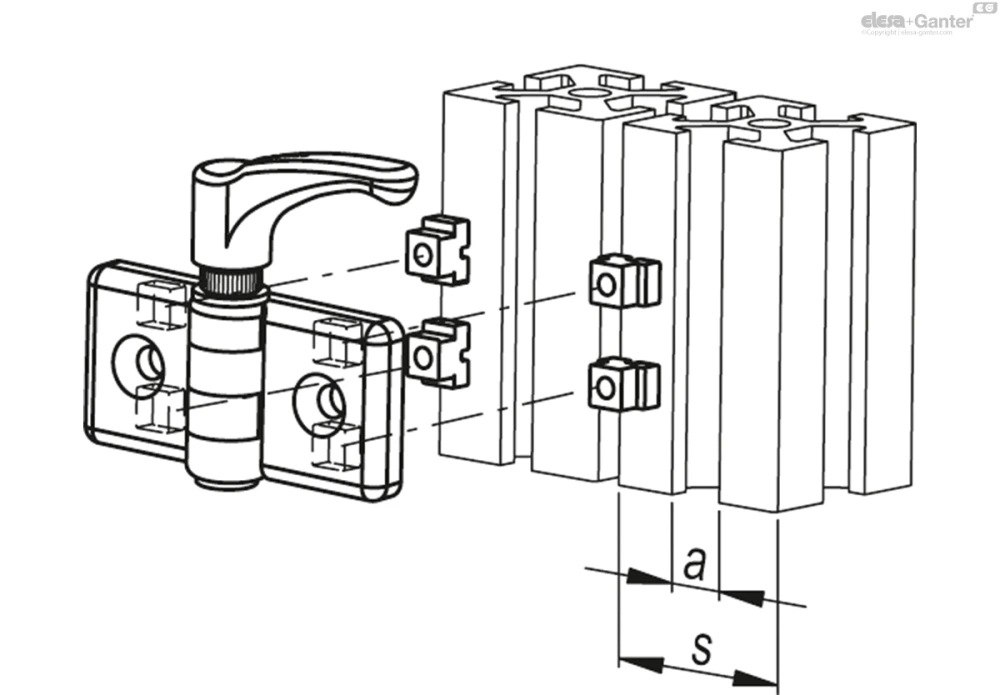

Размер профиля		Положение вставки	Положение вставки
s	a
30	6		Положение вставки
	8
40÷45	8		Темно-серый
	10
50÷60	10		Чёрный цвет
	12

Центрирующие вставки
Размеры			Цвет
l	l₁	l₂
8	6	2	Положение вставки
10	8	4	Темно-серый
12	10	5	Чёрный цвет

Инструкции по использованию

Эффект трения достигается при зажиме двух корпусов петли с помощью специальной регулируемой ручки. Для управления механизмом регулировки нажмите на рычаг (PUSH (НАЖАТЬ)). При отпускании рычага пружина рассоединяет зубчатое зацепление, и ручка может вернуться в исходное положение, а рычаг может свободно вращаться вместе с дверью, не мешая движению даже при случайном ударе. Большое количество зубцов на регулируемой ручке обеспечивает вращение даже в случае очень ограниченного движения плеча рычага.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFG.30/30 SH-6	440	2570	1850	3710	300	1700
CFG.30/40 SH-6	320	2280	1750	3490	590	870
CFG.30/45 SH-6	240	2150	1760	3520	190	780
CFG.30/60 SH-6	280	1510	1600	3190	180	850
CFG.40/40 SH-6	320	2280	1750	3490	220	870
CFG.40/45 SH-6	240	2150	1750	3490	390	780
CFG.40/60 SH-6	280	1510	1600	3190	180	850
CFG.45/45 SH-6	240	2150	1760	3520	190	780
CFG.45/60 SH-6	240	1510	1600	3190	180	780
CFG.60/60 SH-6	280	1510	1600	3190	180	850
