Серия CFA-ERS

CFA-ERS

Петли с фрикционным тормозом

Технополимер

Таблица (PDF)

CFA-ERS

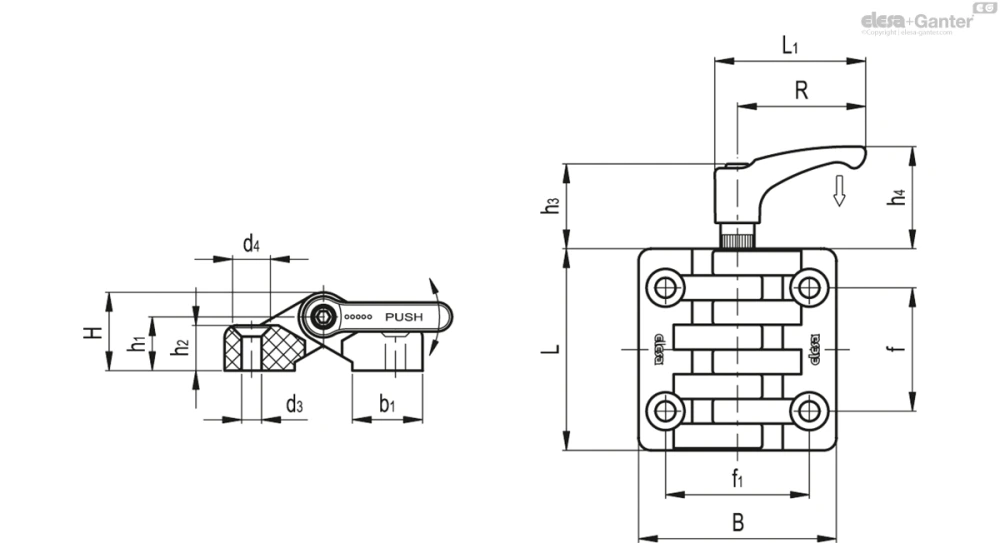

Таблица моделей — Петли с фрикционным тормозом

Артикул	Описание	L	A	L₁	f±0.25	f₁ ±0.25	H	h₁	h₂	h₃	h₄	b₁	R	d₃	d₄	Вес (г)
422134	CFA.49-ERS-SH-5	49.5	48	52	30	31	19	13	11	29	36	17	44	5.5	10	45
422234	CFA.65-ERS-SH-6	65	64	52	40	40	23	15	13.5	29	36	24	44	6.5	11.5	73
422334	CFA.97-ERS-SH-10	96.5	97.5	73.5	59.5	62.5	35	23	20.5	37	48	35	63	10.5	20	232

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.

Вращающийся штифт

Чернёная сталь.

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой.

Регулируемая ручка для зажима

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Красная надпись "PUSH" нанесена на корпус рычага методом тампопечати (избегайте контактов с растворителями, спиртом и спиртосодержащими моющими средствами).

Крепёжный винт из стали с чёрной оксидной плёнкой, возвратная пружина из нержавеющей стали AISI 302.

Вставка с глухим резьбовым отверстием из чернёной стали (CFA.49 и CFA.65) или латуни (CFA.97).

Общая информация

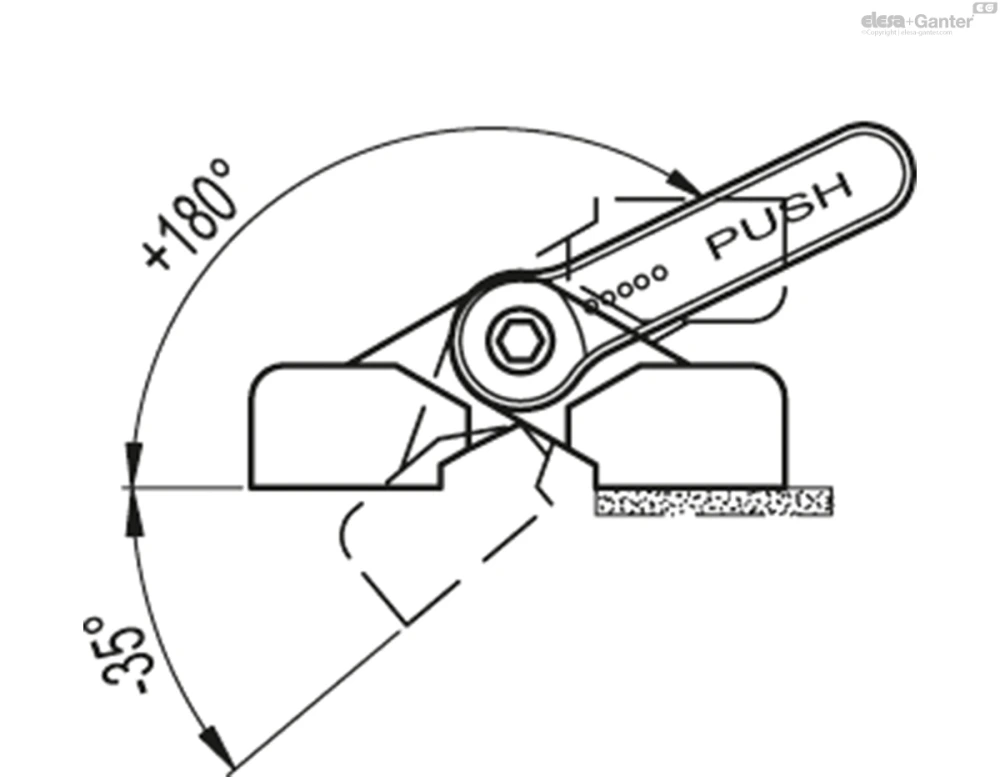

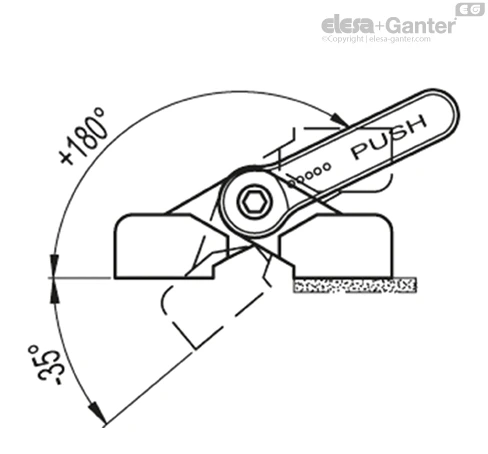

Угол поворота (приблизительное значение)

Макс. 215° (-35° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Особенности и области применения

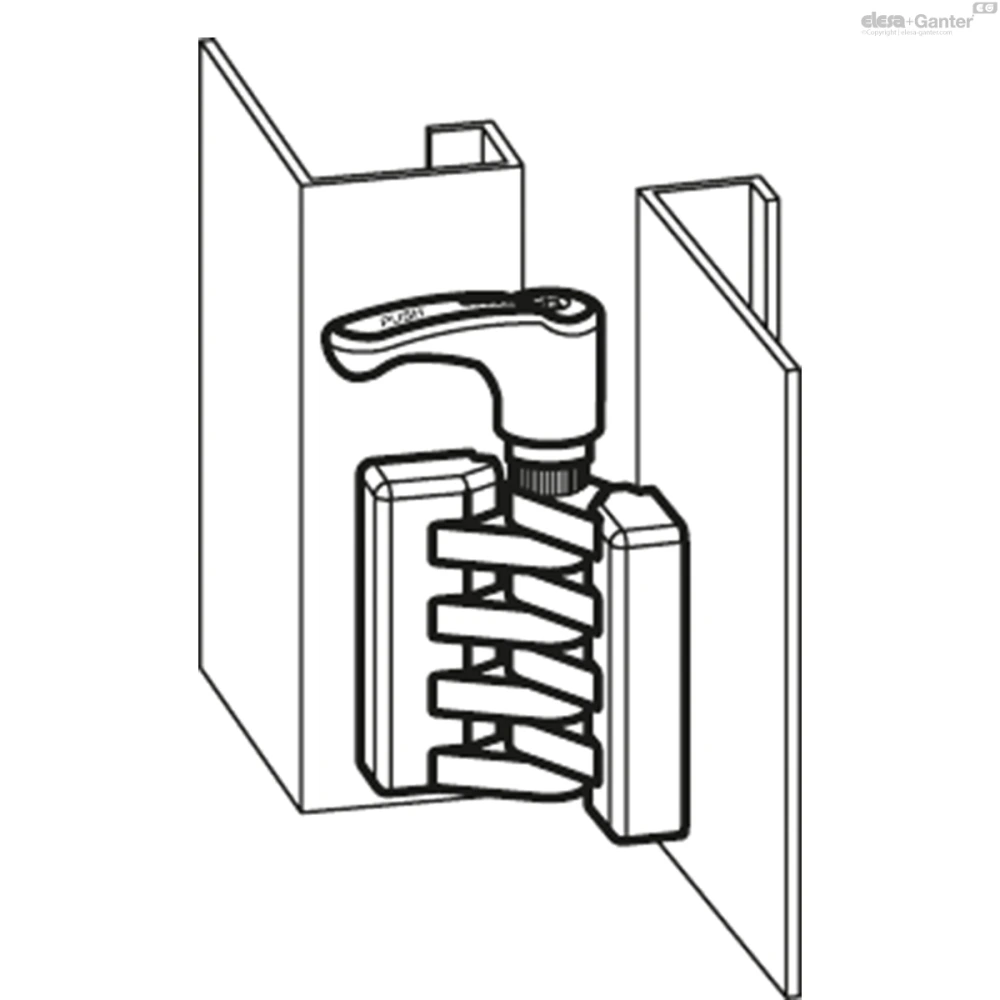

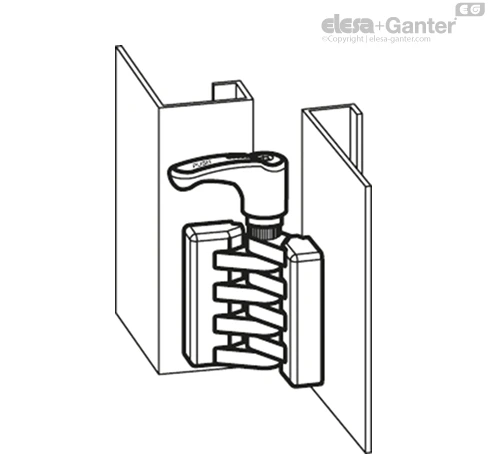

Петля CFA-ERS с фрикционным тормозом позволяет отрегулировать требуемые положения открывания и закрывания дверей, а также зажим двери в любом положении в пределах угла поворота в 215°.

Инструкции по использованию

Эффект трения достигается при зажиме двух корпусов петли с помощью специальной регулируемой ручки.

Для управления регулирующим механизмом, опустите ручку рычажного типа вниз (PUSH). При отпускании рычага пружина освободит зубчатое зацепление, при этом ручка может вернуться в исходное положение, а рычаг может свободно вращаться вместе с дверью, не затрудняя движение, даже в случае непреднамеренного удара.

Большое количество зубцов на регулируемой ручке обеспечивает вращение даже в случае очень ограниченного движения плеча рычага.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.

Для получения данных о прочности, см. соответствующие продукты серии CFA.-.
