Серия GN 43-rectangular shape

GN-43-X

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

Внешний шестигранник со внутренней резьбой

Таблица (PDF)

Исполнения серии GN 43-rectangular shape

GN-43-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

GN-43-T/TK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

GN-43-U/UK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

GN-43-V/VK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

GN-43-W

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

GN-43-X

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

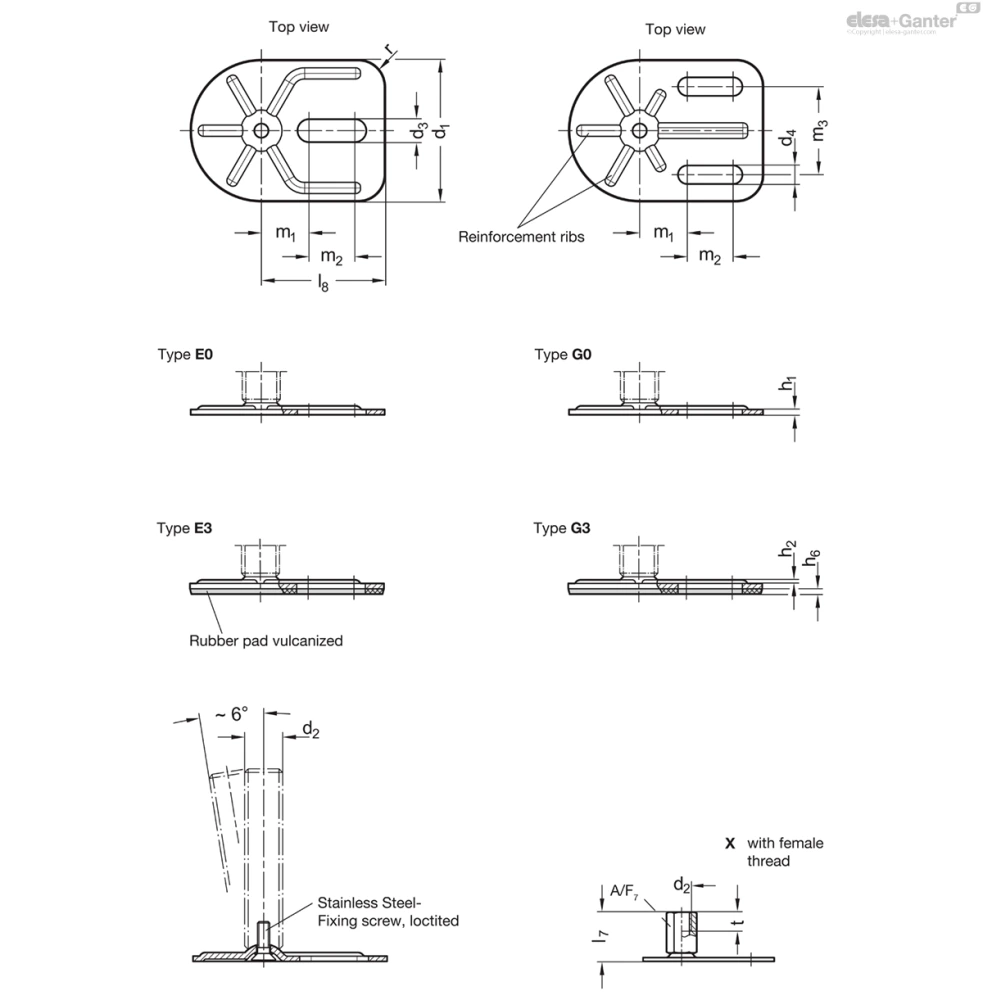

GN-43-X

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₇	l₈	r	d₃	d₄	h₁	h₂	h₆	m₁	m₂	m₃	A/F 7	t	Статическая нагрузка в кН	Вес (г)
GN 43-80-M8-26-E0-X	80	M 8	26	70	15	13	-	3	1.3	-	27	26	-	14	8	8	221
GN 43-80-M8-26-E3-X	80	M 8	26	70	15	13	-	3	1.3	3	27	26	-	14	8	8	225
GN 43-80-M8-26-G0-X	80	M 8	26	70	15	-	10.5	3	1.3	-	27	26	50	14	8	8	215
GN 43-80-M8-26-G3-X	80	M 8	26	70	15	-	10.5	3	1.3	3	27	26	50	14	8	8	219
GN 43-80-M10-29-E0-X	80	M 10	29	70	15	13	-	3	1.3	-	27	26	-	14	10	14	221
GN 43-80-M10-29-E3-X	80	M 10	29	70	15	13	-	3	1.3	3	27	26	-	14	10	14	224
GN 43-80-M10-29-G0-X	80	M 10	29	70	15	-	10.5	3	1.3	-	27	26	50	14	10	14	215
GN 43-80-M10-29-G3-X	80	M 10	29	70	15	-	10.5	3	1.3	3	27	26	50	14	10	14	219
GN 43-80-M12-32-E0-X	80	M 12	32	70	15	13	-	3	1.3	-	27	26	-	17	12	20	233
GN 43-80-M12-32-E3-X	80	M 12	32	70	15	13	-	3	1.3	3	27	26	-	17	12	20	243
GN 43-80-M12-32-G0-X	80	M 12	32	70	15	-	10.5	3	1.3	-	27	26	50	17	12	20	227
GN 43-80-M12-32-G3-X	80	M 12	32	70	15	-	10.5	3	1.3	3	27	26	50	17	12	20	234
GN 43-80-M16-38-E0-X	80	M 16	38	70	15	13	-	3	1.3	-	27	26	-	22	16	20	249
GN 43-80-M16-38-E3-X	80	M 16	38	70	15	13	-	3	1.3	3	27	26	-	22	16	20	278
GN 43-80-M16-38-G0-X	80	M 16	38	70	15	-	10.5	3	1.3	-	27	26	50	22	16	20	243
GN 43-80-M16-38-G3-X	80	M 16	38	70	15	-	10.5	3	1.3	3	27	26	50	22	16	20	270
GN 43-80-M20-45-E0-X	80	M 20	45	70	15	13	-	3	1.3	-	27	26	-	27	20	20	314
GN 43-80-M20-45-E3-X	80	M 20	45	70	15	13	-	3	1.3	3	27	26	-	27	20	20	340
GN 43-80-M20-45-G0-X	80	M 20	45	70	15	-	10.5	3	1.3	-	27	26	50	27	20	20	308
GN 43-80-M20-45-G3-X	80	M 20	45	70	15	-	10.5	3	1.3	3	27	26	50	27	20	20	329

3D-модель Технические данные (PDF)

Характеристики

Типы (по типам опор)

Тип E0: без резиновой подкладки, с одним продолговатым отверстием

Тип E3: с резиновой подкладкой, вулканизированной, чёрного цвета, с одним продолговатым отверстием

Тип G0: без резиновой подкладки, с 2 продолговатыми отверстиями

Тип G3: с резиновой подкладкой, вулканизированной, чёрного цвета, с 2 продолговатыми отверстиями

Вариант исполнения (винт)

Вариант исполнения S: без гайки, внешний шестигранник в основании

Вариант исполнения SK: с гайкой, внешний шестигранник в основании

Вариант исполнения T: без гайки, лыска под ключ в основании

Вариант исполнения TK: с гайкой, лыска под ключ в основании

Вариант исполнения U: без гайки, шестигранное углубление сверху, лыска под ключ в основании

Вариант исполнения UK: с гайкой, шестигранное углубление сверху, лыска под ключ в основании

Вариант исполнения V : без гайки, с внешним шестигранником сверху, с гранью под ключ в основании

Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании

Вариант исполнения W: с регулируемой муфтой, нарезанная резьба, лыска под ключ в основании

ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина, гладкая отшлифованная

Нержавеющая сталь AISI 304

Резьбовой стержень

Нержавеющая сталь AISI 303

Шестигранная гайка ISO 4032

Нержавеющая сталь

Резиновая подкладка, вулканизированная

черный цвет, NBR (Perbunan^®)

Твёрдость по Шору А 70 ± 5

Информация

Регулируемые опоры GN 43 предназначены для использования в агрессивных условиях окружающей среды. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой итуации.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, модели с резиновой подкладкой защищают чувствительные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Характеристики пластика

Характеристики нержавеющей стали

Номинальная нагрузка регулируемых опор

d1	-	-	d2	Статическая нагрузка в кН	-	-	-	-
GN 41 / GN 44	GN 43 / GN 45	GN 43	-	Варианты исполнения резьбового стержня	-	-	-	-
-	Каплевидная форма	Прямоугольна форма	-	S / SK	T / TK и U / UK	V / VK	W	X
40	-	-	M 8	8	-	-	-	8
40	-	-	M 10	12	-	-	-	12
40	-	-	M 12	12	-	-	-	12
40	-	-	M 16	-	12	-	-	12
50	50	-	M 8	8	-	-	-	8
50	50	-	M 10	14	-	-	-	14
50	50	-	M 12	14	-	-	-	14
50	50	-	M 16	-	14	-	-	14
60	60	-	M 8	8	-	-	-	8
60	60	-	M 10	14	-	-	-	14
60	60	-	M 12	16	-	-	-	16
60	60	-	M 16	-	16	16	16	16
80	80	80	M 8	8	-	-	-	8
80	80	80	M 10	14	-	-	-	14
80	80	80	M 12	20	-	-	-	20
80	80	80	M 16	-	20	20	20	20
80	80	80	M 20	-	20	20	20	20
80	80	80	M 24	-	22	22	22	-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм².

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня

S / SK: внешний шестигранник в основании при d₂ M 8, M 10, M 12	T / TK: лыска под ключ в основании при d₂ M 16, M 20, M 24	U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d₂ M 16, M 20, M 24

V / VK: внешний шестигранник сверху и лыска под ключ в основании при d₂ M 16	W: закрытая резьба и лыска под ключ в основании при d₂ M 16	X: внешний шестигранник со внутренней резьбой при d₂ M 8, M 10, M 12, M 16, M 20
