Серия GN 43-rectangular shape

GN-43-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

с гайкой / без гайки, внешний шестигранник в основании

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 43-rectangular shape

GN-43-S/SK

GN-43-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-T/TK

GN-43-T/TK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-U/UK

GN-43-U/UK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-V/VK

GN-43-V/VK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-W

GN-43-W

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-X

GN-43-X

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

Изображения

GN-43-S/SK — Регулируемые опоры GN-43-S/SK — Регулируемые опоры

Схемы

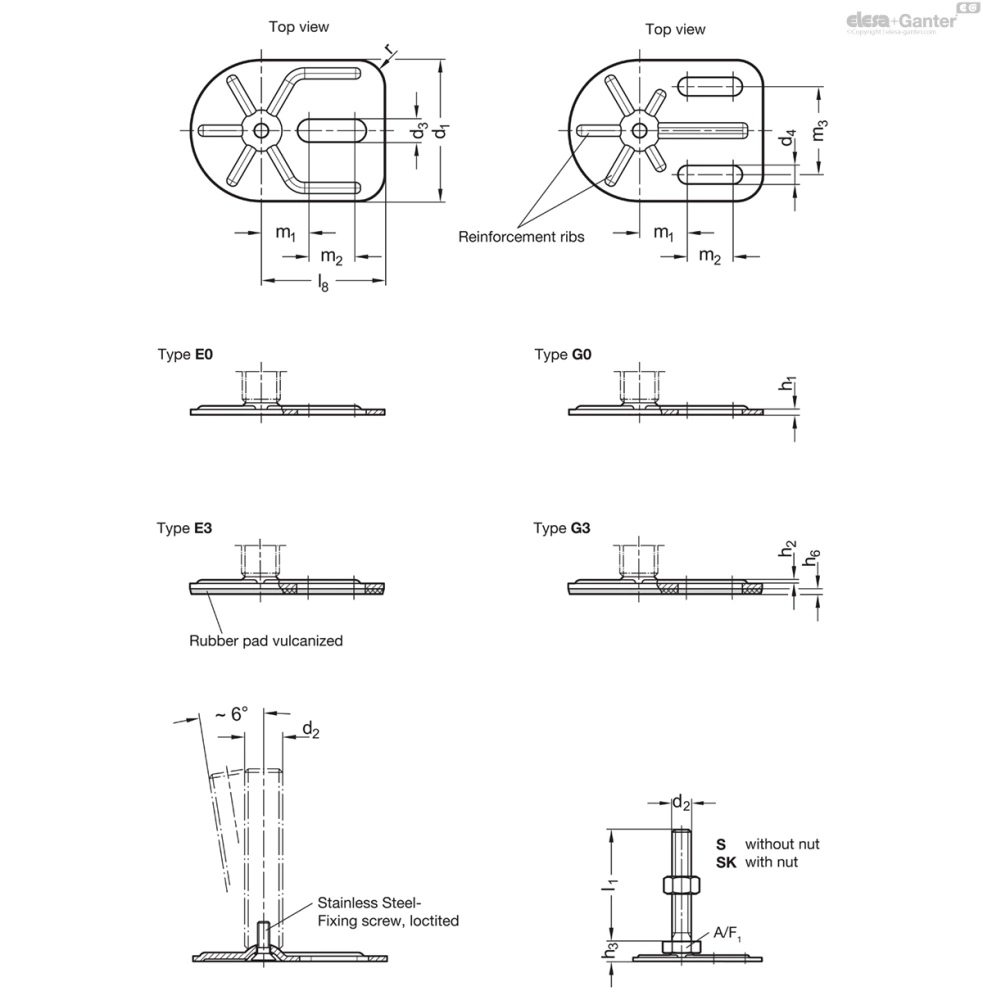

Схема GN-43-S/SK

GN-43-S/SK

Таблица моделей — Регулируемые опоры

Артикул d1
l8 r
h1 h2 h3
m1 m2
A/F 1
Вес (г) В корзину
GN 43-80-M8-40-E0-S 80 M 8 40 70 15 13 - 3 1.3 12 - 27 26 - 17 8 199
GN 43-80-M8-40-E3-S 80 M 8 40 70 15 13 - 3 1.3 12 3 27 26 - 17 8 223
GN 43-80-M8-40-G0-S 80 M 8 40 70 15 - 10.5 3 1.3 12 - 27 26 50 17 8 193
GN 43-80-M8-40-G3-S 80 M 8 40 70 15 - 10.5 3 1.3 12 3 27 26 50 17 8 217
GN 43-80-M8-50-E0-S 80 M 8 50 70 15 13 - 3 1.3 12 - 27 26 - 17 8 203
GN 43-80-M8-50-E3-S 80 M 8 50 70 15 13 - 3 1.3 12 3 27 26 - 17 8 226
GN 43-80-M8-50-G0-S 80 M 8 50 70 15 - 10.5 3 1.3 12 - 27 26 50 17 8 196
GN 43-80-M8-50-G3-S 80 M 8 50 70 15 - 10.5 3 1.3 12 3 27 26 50 17 8 221
GN 43-80-M8-63-E0-S 80 M 8 63 70 15 13 - 3 1.3 12 - 27 26 - 17 8 207
GN 43-80-M8-63-E3-S 80 M 8 63 70 15 13 - 3 1.3 12 3 27 26 - 17 8 230
GN 43-80-M8-63-G0-S 80 M 8 63 70 15 - 10.5 3 1.3 12 - 27 26 50 17 8 200
GN 43-80-M8-63-G3-S 80 M 8 63 70 15 - 10.5 3 1.3 12 3 27 26 50 17 8 225
GN 43-80-M10-50-E0-S 80 M 10 50 70 15 13 - 3 1.3 12 - 27 26 - 17 14 232
GN 43-80-M10-50-E3-S 80 M 10 50 70 15 13 - 3 1.3 12 3 27 26 - 17 14 256
GN 43-80-M10-50-G0-S 80 M 10 50 70 15 - 10.5 3 1.3 12 - 27 26 50 17 14 206
GN 43-80-M10-50-G3-S 80 M 10 50 70 15 - 10.5 3 1.3 12 3 27 26 50 17 14 250
GN 43-80-M10-60-E0-S 80 M 10 60 70 15 13 - 3 1.3 12 - 27 26 - 17 14 236
GN 43-80-M10-60-E3-S 80 M 10 60 70 15 13 - 3 1.3 12 3 27 26 - 17 14 260
GN 43-80-M10-60-G0-S 80 M 10 60 70 15 - 10.5 3 1.3 12 - 27 26 50 17 14 230
GN 43-80-M10-60-G3-S 80 M 10 60 70 15 - 10.5 3 1.3 12 3 27 26 50 17 14 254
GN 43-80-M10-80-E0-S 80 M 10 80 70 15 13 - 3 1.3 12 - 27 26 - 17 14 246
GN 43-80-M10-80-E3-S 80 M 10 80 70 15 13 - 3 1.3 12 3 27 26 - 17 14 270
GN 43-80-M10-80-G0-S 80 M 10 80 70 15 - 10.5 3 1.3 12 - 27 26 50 17 14 240
GN 43-80-M10-80-G3-S 80 M 10 80 70 15 - 10.5 3 1.3 12 3 27 26 50 17 14 264
GN 43-80-M10-100-E0-S 80 M 10 100 70 15 13 - 3 1.3 12 - 27 26 - 17 14 257
GN 43-80-M10-100-E3-S 80 M 10 100 70 15 13 - 3 1.3 12 3 27 26 - 17 14 281
GN 43-80-M10-100-G0-S 80 M 10 100 70 15 - 10.5 3 1.3 12 - 27 26 50 17 14 251
GN 43-80-M10-100-G3-S 80 M 10 100 70 15 - 10.5 3 1.3 12 3 27 26 50 17 14 275
GN 43-80-M12-60-E0-S 80 M 12 60 70 15 13 - 3 1.3 12 - 27 26 - 17 20 247
GN 43-80-M12-60-E3-S 80 M 12 60 70 15 13 - 3 1.3 12 3 27 26 - 17 20 277
GN 43-80-M12-60-G0-S 80 M 12 60 70 15 - 10.5 3 1.3 12 - 27 26 50 17 20 241
GN 43-80-M12-60-G3-S 80 M 12 60 70 15 - 10.5 3 1.3 12 3 27 26 50 17 20 268
GN 43-80-M12-80-E0-S 80 M 12 80 70 15 13 - 3 1.3 12 - 27 26 - 17 20 261
GN 43-80-M12-80-E3-S 80 M 12 80 70 15 13 - 3 1.3 12 3 27 26 - 17 20 291
GN 43-80-M12-80-G0-S 80 M 12 80 70 15 - 10.5 3 1.3 12 - 27 26 50 17 20 255
GN 43-80-M12-80-G3-S 80 M 12 80 70 15 - 10.5 3 1.3 12 3 27 26 50 17 20 282
GN 43-80-M12-100-E0-S 80 M 12 100 70 15 13 - 3 1.3 12 - 27 26 - 17 20 276
GN 43-80-M12-100-E3-S 80 M 12 100 70 15 13 - 3 1.3 12 3 27 26 - 17 20 306
GN 43-80-M12-100-G0-S 80 M 12 100 70 15 - 10.5 3 1.3 12 - 27 26 50 17 20 270
GN 43-80-M12-100-G3-S 80 M 12 100 70 15 - 10.5 3 1.3 12 3 27 26 50 17 20 297
GN 43-80-M12-125-E0-S 80 M 12 125 70 15 13 - 3 1.3 12 - 27 26 - 17 20 293
GN 43-80-M12-125-E3-S 80 M 12 125 70 15 13 - 3 1.3 12 3 27 26 - 17 20 323
GN 43-80-M12-125-G0-S 80 M 12 125 70 15 - 10.5 3 1.3 12 - 27 26 50 17 20 287
GN 43-80-M12-125-G3-S 80 M 12 125 70 15 - 10.5 3 1.3 12 3 27 26 50 17 20 314
GN 43-80-M8-40-E0-SK 80 M 8 40 70 15 13 - 3 1.3 12 - 27 26 - 17 8 203
GN 43-80-M8-40-E3-SK 80 M 8 40 70 15 13 - 3 1.3 12 3 27 26 - 17 8 227
GN 43-80-M8-40-G0-SK 80 M 8 40 70 15 - 10.5 3 1.3 12 - 27 26 50 17 8 193
GN 43-80-M8-40-G3-SK 80 M 8 40 70 15 - 10.5 3 1.3 12 3 27 26 50 17 8 221
GN 43-80-M8-50-E0-SK 80 M 8 50 70 15 13 - 3 1.3 12 - 27 26 - 17 8 207
GN 43-80-M8-50-E3-SK 80 M 8 50 70 15 13 - 3 1.3 12 3 27 26 - 17 8 230
GN 43-80-M8-50-G0-SK 80 M 8 50 70 15 - 10.5 3 1.3 12 - 27 26 50 17 8 196
GN 43-80-M8-50-G3-SK 80 M 8 50 70 15 - 10.5 3 1.3 12 3 27 26 50 17 8 225
GN 43-80-M8-63-E0-SK 80 M 8 63 70 15 13 - 3 1.3 12 - 27 26 - 17 8 211
GN 43-80-M8-63-E3-SK 80 M 8 63 70 15 13 - 3 1.3 12 3 27 26 - 17 8 234
GN 43-80-M8-63-G0-SK 80 M 8 63 70 15 - 10.5 3 1.3 12 - 27 26 50 17 8 200
GN 43-80-M8-63-G3-SK 80 M 8 63 70 15 - 10.5 3 1.3 12 3 27 26 50 17 8 229
GN 43-80-M10-50-E0-SK 80 M 10 50 70 15 13 - 3 1.3 12 - 27 26 - 17 14 241
GN 43-80-M10-50-E3-SK 80 M 10 50 70 15 13 - 3 1.3 12 3 27 26 - 17 14 265
GN 43-80-M10-50-G0-SK 80 M 10 50 70 15 - 10.5 3 1.3 12 - 27 26 50 17 14 235
GN 43-80-M10-50-G3-SK 80 M 10 50 70 15 - 10.5 3 1.3 12 3 27 26 50 17 14 259
GN 43-80-M10-60-E0-SK 80 M 10 60 70 15 13 - 3 1.3 12 - 27 26 - 17 14 245
GN 43-80-M10-60-E3-SK 80 M 10 60 70 15 13 - 3 1.3 12 3 27 26 - 17 14 269
GN 43-80-M10-60-G0-SK 80 M 10 60 70 15 - 10.5 3 1.3 12 - 27 26 50 17 14 239
GN 43-80-M10-60-G3-SK 80 M 10 60 70 15 - 10.5 3 1.3 12 3 27 26 50 17 14 263
GN 43-80-M10-80-E0-SK 80 M 10 80 70 15 13 - 3 1.3 12 - 27 26 - 17 14 255
GN 43-80-M10-80-E3-SK 80 M 10 80 70 15 13 - 3 1.3 12 3 27 26 - 17 14 279
GN 43-80-M10-80-G0-SK 80 M 10 80 70 15 - 10.5 3 1.3 12 - 27 26 50 17 14 249
GN 43-80-M10-80-G3-SK 80 M 10 80 70 15 - 10.5 3 1.3 12 3 27 26 50 17 14 273
GN 43-80-M10-100-E0-SK 80 M 10 100 70 15 13 - 3 1.3 12 - 27 26 - 17 14 266
GN 43-80-M10-100-E3-SK 80 M 10 100 70 15 13 - 3 1.3 12 3 27 26 - 17 14 290
GN 43-80-M10-100-G0-SK 80 M 10 100 70 15 - 10.5 3 1.3 12 - 27 26 50 17 14 260
GN 43-80-M10-100-G3-SK 80 M 10 100 70 15 - 10.5 3 1.3 12 3 27 26 50 17 14 284
GN 43-80-M12-60-E0-SK 80 M 12 60 70 15 13 - 3 1.3 12 - 27 26 - 17 20 259
GN 43-80-M12-60-E3-SK 80 M 12 60 70 15 13 - 3 1.3 12 3 27 26 - 17 20 286
GN 43-80-M12-60-G0-SK 80 M 12 60 70 15 - 10.5 3 1.3 12 - 27 26 50 17 20 253
GN 43-80-M12-60-G3-SK 80 M 12 60 70 15 - 10.5 3 1.3 12 3 27 26 50 17 20 280
GN 43-80-M12-80-E0-SK 80 M 12 80 70 15 13 - 3 1.3 12 - 27 26 - 17 20 273
GN 43-80-M12-80-E3-SK 80 M 12 80 70 15 13 - 3 1.3 12 3 27 26 - 17 20 300
GN 43-80-M12-80-G0-SK 80 M 12 80 70 15 - 10.5 3 1.3 12 - 27 26 50 17 20 267
GN 43-80-M12-80-G3-SK 80 M 12 80 70 15 - 10.5 3 1.3 12 3 27 26 50 17 20 294
GN 43-80-M12-100-E0-SK 80 M 12 100 70 15 13 - 3 1.3 12 - 27 26 - 17 20 288
GN 43-80-M12-100-E3-SK 80 M 12 100 70 15 13 - 3 1.3 12 3 27 26 - 17 20 315
GN 43-80-M12-100-G0-SK 80 M 12 100 70 15 - 10.5 3 1.3 12 - 27 26 50 17 20 282
GN 43-80-M12-100-G3-SK 80 M 12 100 70 15 - 10.5 3 1.3 12 3 27 26 50 17 20 309
GN 43-80-M12-125-E0-SK 80 M 12 125 70 15 13 - 3 1.3 12 - 27 26 - 17 20 305
GN 43-80-M12-125-E3-SK 80 M 12 125 70 15 13 - 3 1.3 12 3 27 26 - 17 20 332
GN 43-80-M12-125-G0-SK 80 M 12 125 70 15 - 10.5 3 1.3 12 - 27 26 50 17 20 299
GN 43-80-M12-125-G3-SK 80 M 12 125 70 15 - 10.5 3 1.3 12 3 27 26 50 17 20 326
3D-модель Технические данные (PDF)

Характеристики

Типы (по типам опор)

  • Тип E0: без резиновой подкладки, с одним продолговатым отверстием
  • Тип E3: с резиновой подкладкой, вулканизированной, чёрного цвета, с одним продолговатым отверстием
  • Тип G0: без резиновой подкладки, с 2 продолговатыми отверстиями
  • Тип G3: с резиновой подкладкой, вулканизированной, чёрного цвета, с 2 продолговатыми отверстиями

Вариант исполнения (винт)

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании
  • Вариант исполнения U: без гайки, шестигранное углубление сверху, лыска под ключ в основании
  • Вариант исполнения UK: с гайкой, шестигранное углубление сверху, лыска под ключ в основании
  • Вариант исполнения V : без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения W: с регулируемой муфтой, нарезанная резьба, лыска под ключ в основании
  • ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина, гладкая отшлифованная

Нержавеющая сталь AISI 304

Резьбовой стержень

Нержавеющая сталь AISI 303

Шестигранная гайка ISO 4032

Нержавеющая сталь

Резиновая подкладка, вулканизированная

  • черный цвет, NBR (Perbunan®)
  • Твёрдость по Шору А 70 ± 5

Информация

Регулируемые опоры GN 43 предназначены для использования в агрессивных условиях окружающей среды. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой итуации.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, модели с резиновой подкладкой защищают чувствительные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD41_BL-22075-0
d1--d2Статическая нагрузка в кН----
GN 41 / GN 44GN 43 / GN 45GN 43-Варианты исполнения резьбового стержня----
-Каплевидная формаПрямоугольна форма-S / SKT / TK и U / UKV / VKWX
40--M 88---8
40--M 1012---12
40--M 1212---12
40--M 16-12--12
5050-M 88---8
5050-M 1014---14
5050-M 1214---14
5050-M 16-14--14
6060-M 88---8
6060-M 1014---14
6060-M 1216---16
6060-M 16-16161616
808080M 88---8
808080M 1014---14
808080M 1220---20
808080M 16-20202020
808080M 20-20202020
808080M 24-222222-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__42_NA-22435-0______logo__43_NA-22441-0______logo__42_NA-22431-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24
____logo__43_NA-22437-0______logo__43_NA-22439-0______logo__42_NA-22433-0__
V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16W: закрытая резьба и лыска под ключ в основании при d2 M 16X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20

Вопрос о продукции

Спросите о серии GN-43-S/SK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

GN-43-S/SK — Регулируемые опоры

Чертёж GN-43-S/SK
