Серия GN 43-rectangular shape

GN-43-U/UK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

с / без гайки, со шлицем под шестигранник и с гранью под ключ

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 43-rectangular shape

GN-43-S/SK

GN-43-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-T/TK

GN-43-T/TK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-U/UK

GN-43-U/UK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-V/VK

GN-43-V/VK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-W

GN-43-W

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма
GN-43-X

GN-43-X

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, Прямоугольна форма

Изображения

GN-43-U/UK — Регулируемые опоры GN-43-U/UK — Регулируемые опоры

Схемы

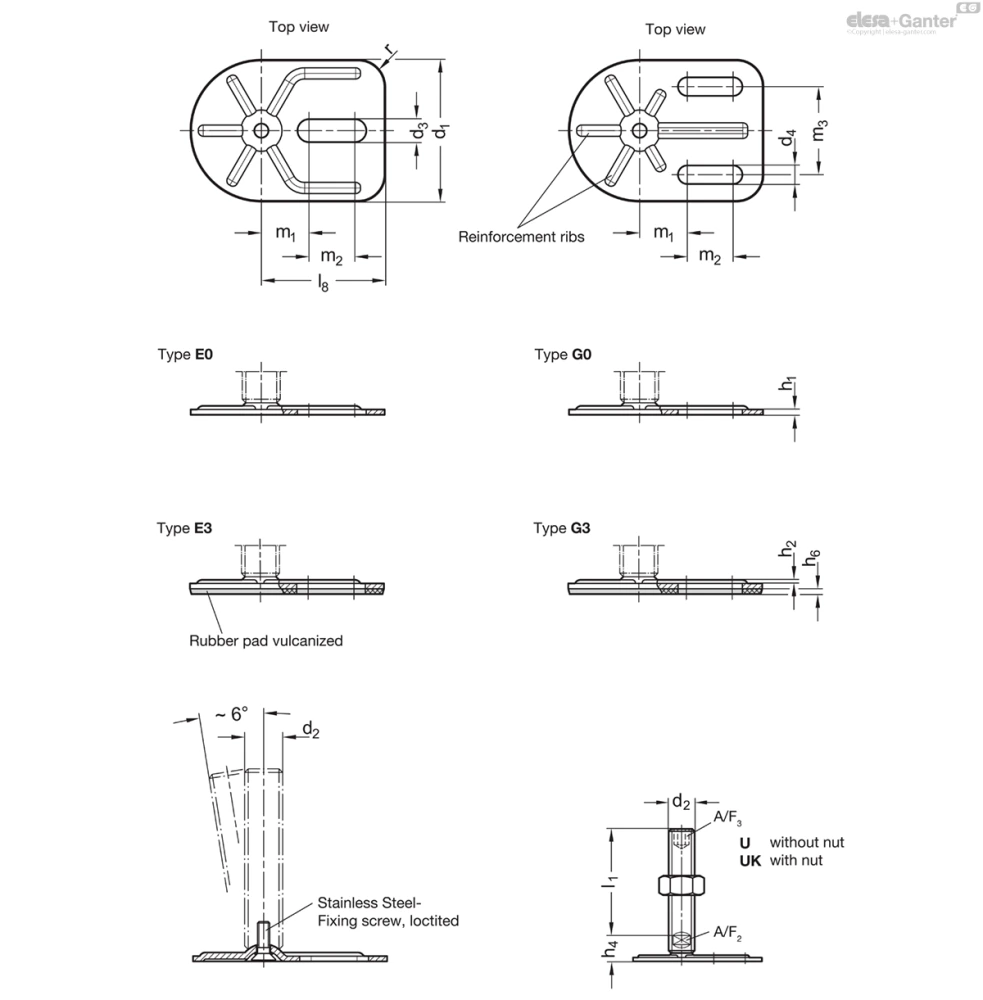

Схема GN-43-U/UK

GN-43-U/UK

Таблица моделей — Регулируемые опоры

Артикул d1
l8 r
h1 h2
m1 m2
Вес (г) 3D В корзину
GN 43-80-M16-75-E0-U 80 M 16 75 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 280
GN 43-80-M16-75-E3-U 80 M 16 75 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 310
GN 43-80-M16-75-G0-U 80 M 16 75 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 274
GN 43-80-M16-75-G3-U 80 M 16 75 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 301
GN 43-80-M16-100-E0-U 80 M 16 100 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 312
GN 43-80-M16-100-E3-U 80 M 16 100 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 342
GN 43-80-M16-100-G0-U 80 M 16 100 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 306
GN 43-80-M16-100-G3-U 80 M 16 100 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 333
GN 43-80-M16-125-E0-U 80 M 16 125 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 345
GN 43-80-M16-125-E3-U 80 M 16 125 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 375
GN 43-80-M16-125-G0-U 80 M 16 125 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 339
GN 43-80-M16-125-G3-U 80 M 16 125 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 366
GN 43-80-M16-150-E0-U 80 M 16 150 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 377
GN 43-80-M16-150-E3-U 80 M 16 150 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 407
GN 43-80-M16-150-G0-U 80 M 16 150 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 371
GN 43-80-M16-150-G3-U 80 M 16 150 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 398
GN 43-80-M16-200-E0-U 80 M 16 200 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 443
GN 43-80-M16-200-E3-U 80 M 16 200 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 473
GN 43-80-M16-200-G0-U 80 M 16 200 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 437
GN 43-80-M16-200-G3-U 80 M 16 200 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 464
GN 43-80-M16-250-E0-U 80 M 16 250 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 508
GN 43-80-M16-250-E3-U 80 M 16 250 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 538
GN 43-80-M16-250-G0-U 80 M 16 250 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 503
GN 43-80-M16-250-G3-U 80 M 16 250 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 530
GN 43-80-M20-75-E0-U 80 M 20 75 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 342
GN 43-80-M20-75-E3-U 80 M 20 75 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 368
GN 43-80-M20-75-G0-U 80 M 20 75 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 336
GN 43-80-M20-75-G3-U 80 M 20 75 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 358
GN 43-80-M20-100-E0-U 80 M 20 100 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 580
GN 43-80-M20-100-E3-U 80 M 20 100 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 606
GN 43-80-M20-100-G0-U 80 M 20 100 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 574
GN 43-80-M20-100-G3-U 80 M 20 100 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 596
GN 43-80-M20-125-E0-U 80 M 20 125 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 443
GN 43-80-M20-125-E3-U 80 M 20 125 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 469
GN 43-80-M20-125-G0-U 80 M 20 125 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 437
GN 43-80-M20-125-G3-U 80 M 20 125 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 459
GN 43-80-M20-150-E0-U 80 M 20 150 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 501
GN 43-80-M20-150-E3-U 80 M 20 150 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 527
GN 43-80-M20-150-G0-U 80 M 20 150 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 495
GN 43-80-M20-150-G3-U 80 M 20 150 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 517
GN 43-80-M20-200-E0-U 80 M 20 200 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 596
GN 43-80-M20-200-E3-U 80 M 20 200 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 622
GN 43-80-M20-200-G0-U 80 M 20 200 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 590
GN 43-80-M20-200-G3-U 80 M 20 200 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 612
GN 43-80-M20-250-E0-U 80 M 20 250 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 698
GN 43-80-M20-250-E3-U 80 M 20 250 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 724
GN 43-80-M20-250-G0-U 80 M 20 250 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 692
GN 43-80-M20-250-G3-U 80 M 20 250 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 713
GN 43-80-M24-100-E0-U 80 M 24 100 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 572
GN 43-80-M24-100-E3-U 80 M 24 100 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 623
GN 43-80-M24-100-G0-U 80 M 24 100 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 567
GN 43-80-M24-100-G3-U 80 M 24 100 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 591
GN 43-80-M24-125-E0-U 80 M 24 125 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 564
GN 43-80-M24-125-E3-U 80 M 24 125 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 615
GN 43-80-M24-125-G0-U 80 M 24 125 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 559
GN 43-80-M24-125-G3-U 80 M 24 125 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 583
GN 43-80-M24-150-E0-U 80 M 24 150 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 645
GN 43-80-M24-150-E3-U 80 M 24 150 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 696
GN 43-80-M24-150-G0-U 80 M 24 150 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 640
GN 43-80-M24-150-G3-U 80 M 24 150 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 664
GN 43-80-M24-200-E0-U 80 M 24 200 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 781
GN 43-80-M24-200-E3-U 80 M 24 200 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 832
GN 43-80-M24-200-G0-U 80 M 24 200 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 420
GN 43-80-M24-200-G3-U 80 M 24 200 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 800
GN 43-80-M24-300-E0-U 80 M 24 300 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 1590
GN 43-80-M24-300-E3-U 80 M 24 300 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 1641
GN 43-80-M24-300-G0-U 80 M 24 300 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 1229
GN 43-80-M24-300-G3-U 80 M 24 300 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 1609
GN 43-80-M16-75-E0-UK 80 M 16 75 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 309
GN 43-80-M16-75-E3-UK 80 M 16 75 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 339
GN 43-80-M16-75-G0-UK 80 M 16 75 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 304
GN 43-80-M16-75-G3-UK 80 M 16 75 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 331
GN 43-80-M16-100-E0-UK 80 M 16 100 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 346
GN 43-80-M16-100-E3-UK 80 M 16 100 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 376
GN 43-80-M16-100-G0-UK 80 M 16 100 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 340
GN 43-80-M16-100-G3-UK 80 M 16 100 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 367
GN 43-80-M16-125-E0-UK 80 M 16 125 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 379
GN 43-80-M16-125-E3-UK 80 M 16 125 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 409
GN 43-80-M16-125-G0-UK 80 M 16 125 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 373
GN 43-80-M16-125-G3-UK 80 M 16 125 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 400
GN 43-80-M16-150-E0-UK 80 M 16 150 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 411
GN 43-80-M16-150-E3-UK 80 M 16 150 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 441
GN 43-80-M16-150-G0-UK 80 M 16 150 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 405
GN 43-80-M16-150-G3-UK 80 M 16 150 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 432
GN 43-80-M16-200-E0-UK 80 M 16 200 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 477
GN 43-80-M16-200-E3-UK 80 M 16 200 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 507
GN 43-80-M16-200-G0-UK 80 M 16 200 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 471
GN 43-80-M16-200-G3-UK 80 M 16 200 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 498
GN 43-80-M16-250-E0-UK 80 M 16 250 70 15 13 - 3 1.3 18 - 27 26 - 12 8 20 538
GN 43-80-M16-250-E3-UK 80 M 16 250 70 15 13 - 3 1.3 18 3 27 26 - 12 8 20 568
GN 43-80-M16-250-G0-UK 80 M 16 250 70 15 - 10.5 3 1.3 18 - 27 26 50 12 8 20 532
GN 43-80-M16-250-G3-UK 80 M 16 250 70 15 - 10.5 3 1.3 18 3 27 26 50 12 8 20 559
GN 43-80-M20-75-E0-UK 80 M 20 75 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 395
GN 43-80-M20-75-E3-UK 80 M 20 75 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 421
GN 43-80-M20-75-G0-UK 80 M 20 75 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 389
GN 43-80-M20-75-G3-UK 80 M 20 75 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 411
GN 43-80-M20-100-E0-UK 80 M 20 100 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 633
GN 43-80-M20-100-E3-UK 80 M 20 100 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 659
GN 43-80-M20-100-G0-UK 80 M 20 100 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 510
GN 43-80-M20-100-G3-UK 80 M 20 100 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 649
GN 43-80-M20-125-E0-UK 80 M 20 125 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 496
GN 43-80-M20-125-E3-UK 80 M 20 125 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 522
GN 43-80-M20-125-G0-UK 80 M 20 125 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 490
GN 43-80-M20-125-G3-UK 80 M 20 125 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 512
GN 43-80-M20-150-E0-UK 80 M 20 150 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 554
GN 43-80-M20-150-E3-UK 80 M 20 150 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 580
GN 43-80-M20-150-G0-UK 80 M 20 150 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 548
GN 43-80-M20-150-G3-UK 80 M 20 150 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 570
GN 43-80-M20-200-E0-UK 80 M 20 200 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 649
GN 43-80-M20-200-E3-UK 80 M 20 200 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 675
GN 43-80-M20-200-G0-UK 80 M 20 200 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 643
GN 43-80-M20-200-G3-UK 80 M 20 200 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 665
GN 43-80-M20-250-E0-UK 80 M 20 250 70 15 13 - 3 1.3 19 - 27 26 - 15 10 20 753
GN 43-80-M20-250-E3-UK 80 M 20 250 70 15 13 - 3 1.3 19 3 27 26 - 15 10 20 779
GN 43-80-M20-250-G0-UK 80 M 20 250 70 15 - 10.5 3 1.3 19 - 27 26 50 15 10 20 747
GN 43-80-M20-250-G3-UK 80 M 20 250 70 15 - 10.5 3 1.3 19 3 27 26 50 15 10 20 768
GN 43-80-M24-100-E0-UK 80 M 24 100 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 672
GN 43-80-M24-100-E3-UK 80 M 24 100 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 723
GN 43-80-M24-100-G0-UK 80 M 24 100 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 667
GN 43-80-M24-100-G3-UK 80 M 24 100 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 691
GN 43-80-M24-125-E0-UK 80 M 24 125 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 664
GN 43-80-M24-125-E3-UK 80 M 24 125 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 715
GN 43-80-M24-125-G0-UK 80 M 24 125 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 659
GN 43-80-M24-125-G3-UK 80 M 24 125 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 683
GN 43-80-M24-150-E0-UK 80 M 24 150 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 745
GN 43-80-M24-150-E3-UK 80 M 24 150 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 796
GN 43-80-M24-150-G0-UK 80 M 24 150 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 740
GN 43-80-M24-150-G3-UK 80 M 24 150 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 764
GN 43-80-M24-200-E0-UK 80 M 24 200 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 881
GN 43-80-M24-200-E3-UK 80 M 24 200 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 932
GN 43-80-M24-200-G0-UK 80 M 24 200 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 876
GN 43-80-M24-200-G3-UK 80 M 24 200 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 900
GN 43-80-M24-300-E0-UK 80 M 24 300 70 15 13 - 3 1.3 22 - 27 26 - 19 12 22 1690
GN 43-80-M24-300-E3-UK 80 M 24 300 70 15 13 - 3 1.3 22 3 27 26 - 19 12 22 1741
GN 43-80-M24-300-G0-UK 80 M 24 300 70 15 - 10.5 3 1.3 22 - 27 26 50 19 12 22 1685
GN 43-80-M24-300-G3-UK 80 M 24 300 70 15 - 10.5 3 1.3 22 3 27 26 50 19 12 22 1709
Технические данные (PDF)

Характеристики

Типы (по типам опор)

  • Тип E0: без резиновой подкладки, с одним продолговатым отверстием
  • Тип E3: с резиновой подкладкой, вулканизированной, чёрного цвета, с одним продолговатым отверстием
  • Тип G0: без резиновой подкладки, с 2 продолговатыми отверстиями
  • Тип G3: с резиновой подкладкой, вулканизированной, чёрного цвета, с 2 продолговатыми отверстиями

Вариант исполнения (винт)

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании
  • Вариант исполнения U: без гайки, шестигранное углубление сверху, лыска под ключ в основании
  • Вариант исполнения UK: с гайкой, шестигранное углубление сверху, лыска под ключ в основании
  • Вариант исполнения V : без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
  • Вариант исполнения W: с регулируемой муфтой, нарезанная резьба, лыска под ключ в основании
  • ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина, гладкая отшлифованная

Нержавеющая сталь AISI 304

Резьбовой стержень

Нержавеющая сталь AISI 303

Шестигранная гайка ISO 4032

Нержавеющая сталь

Резиновая подкладка, вулканизированная

  • черный цвет, NBR (Perbunan®)
  • Твёрдость по Шору А 70 ± 5

Информация

Регулируемые опоры GN 43 предназначены для использования в агрессивных условиях окружающей среды. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой итуации.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, модели с резиновой подкладкой защищают чувствительные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD41_BL-22075-0
d1--d2Статическая нагрузка в кН----
GN 41 / GN 44GN 43 / GN 45GN 43-Варианты исполнения резьбового стержня----
-Каплевидная формаПрямоугольна форма-S / SKT / TK и U / UKV / VKWX
40--M 88---8
40--M 1012---12
40--M 1212---12
40--M 16-12--12
5050-M 88---8
5050-M 1014---14
5050-M 1214---14
5050-M 16-14--14
6060-M 88---8
6060-M 1014---14
6060-M 1216---16
6060-M 16-16161616
808080M 88---8
808080M 1014---14
808080M 1220---20
808080M 16-20202020
808080M 20-20202020
808080M 24-222222-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__42_NA-22435-0______logo__43_NA-22441-0______logo__42_NA-22431-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24
____logo__43_NA-22437-0______logo__43_NA-22439-0______logo__42_NA-22433-0__
V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16W: закрытая резьба и лыска под ключ в основании при d2 M 16X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20

Вопрос о продукции

Спросите о серии GN-43-U/UK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

Загружаю модель…

GN-43-U/UK — Регулируемые опоры

Чертёж GN-43-U/UK
