Серия GN 417

GN 417-D

Штифты стопорные

с подъемным кольцом / с проволочной петлей / с ручкой, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

с проволочной петлей

Таблица (PDF)

Исполнения серии GN 417

GN 417-A

Штифты стопорные

GN 417-B

Штифты стопорные

GN 417-C

Штифты стопорные

GN 417-D

Штифты стопорные

GN 417-D

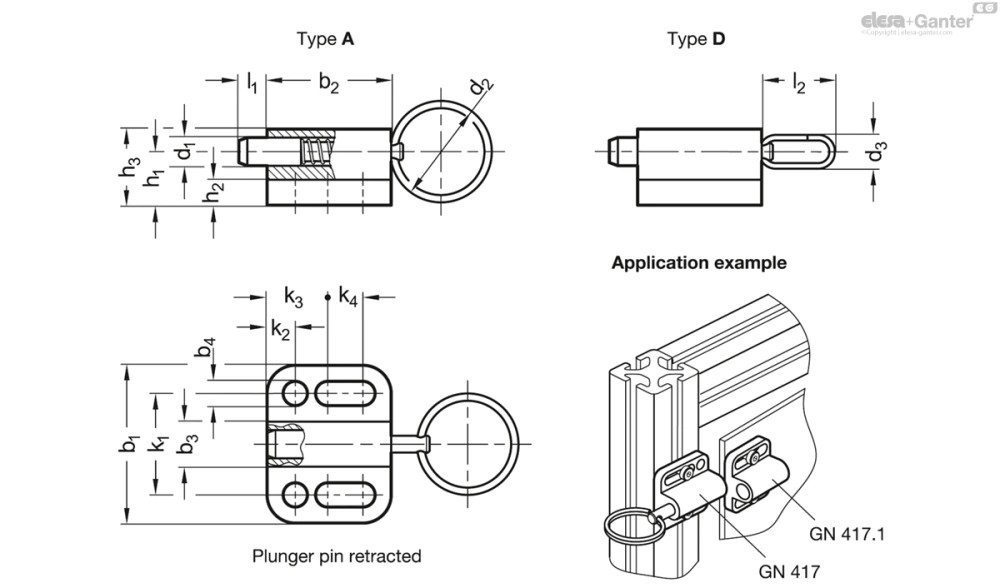

Таблица моделей — Штифты стопорные

Артикул	d_1Bore+0.03/+0.08 Pin h11	b₁	b₂	b₃	b₄-0.2	d₂	d₃	h₁	h₂	h₃	k₁±0.05	k₂	k₃	k₄	l₁	l₂	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 417-4-D	4	22	16.5	6	3.3	14	6	7	4	10	14	4	8	4.5	4	13	3	12	11
GN 417-5-D	5	28	22	8	4.3	18	7.2	9.5	4.5	13.5	18	5	10	7	5	15.5	5	24	21
GN 417-6-D	6	32	27.5	10	5.4	24	9.5	10.5	5	15.5	21	5.5	12	10	6	21	5	21	36
GN 417-8-D	8	34	33	12	5.4	30	11.8	12.5	6	18.5	23	5.5	12	15.5	8	26	6	22	57
GN 417-10-D	10	39	35	14.5	6.5	30	11.8	14.5	6	21.75	27	6	15	13.5	10	26	4	25	81
GN 417-4-D-NI	4	22	16.5	6	3.3	14	6	7	4	10	14	4	8	4.5	4	13	3	12	14
GN 417-5-D-NI	5	28	22	8	4.3	18	7.2	9.5	4.5	13.5	18	5	10	7	5	15.5	5	24	25
GN 417-6-D-NI	6	32	27.5	10	5.4	24	9.5	10.5	5	15.5	21	5.5	12	10	6	21	5	21	42
GN 417-8-D-NI	8	34	33	12	5.4	30	11.8	12.5	6	18.5	23	5.5	12	15.5	8	26	6	22	66
GN 417-10-D-NI	10	39	35	14.5	6.5	30	11.8	14.5	6	21.75	27	6	15	13.5	10	26	4	25	91

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с подъемным кольцом

Тип D: с проволочной петлей

Тип B: без фиксации в отжатом положении, с ручкой

Тип C: с фиксацией в отжатом положении, с ручкой

Направляющий корпус

Цинк, литьё под давлением

С пластиковым покрытием

черного цвета текстурированная отделка

Прецизионное литьё, нержавеющая стальNI

AISI CF-8

Гладкий, матовые, дробеструйная обработка

Штифт плунжера

Нержавеющая сталь AISI 303

Нажимная пружина

Нержавеющая сталь AISI 301

Подъёмное кольцо / проволочная петля

Нержавеющая сталь AISI 301

Поворотная ручка

Пластик (полиамид PA)

Черный цвет, матовая отделка

не съёмная

Информация

Стопорные штифты GN 417 с фланцем установлены параллельно фиксаторам и характеризуются крайне малой высотой. Расположение крепежных отверстий с пазами обеспечивает много вариантов регулировки, например, для использования алюминиевых секций. Использование шайб упрощает установку деталей с помощью пазов.

Стопорные штифты типа C с фиксацией стержня в отжатом положении применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. После оттягивания необходимо повернуть ручку на 90°. Паз удерживает штифт в этом положении.

Тип D имеет усиленную проволочную петлю, которая специально предназначена для дистанционного срабатывания, например, при помощи троса Боудена.

Варианты исполнения из нержавеющей стали позволяют использование стопорных штифтов в более агрессивных средах.
