Серия GN 417.1
GN 417.1-NI
Центраторы
Сталь / нержавеющая сталь, для стопорных штифтов GN 417
Нержавеющая сталь
Исполнения серии GN 417.1
Изображения
Схемы

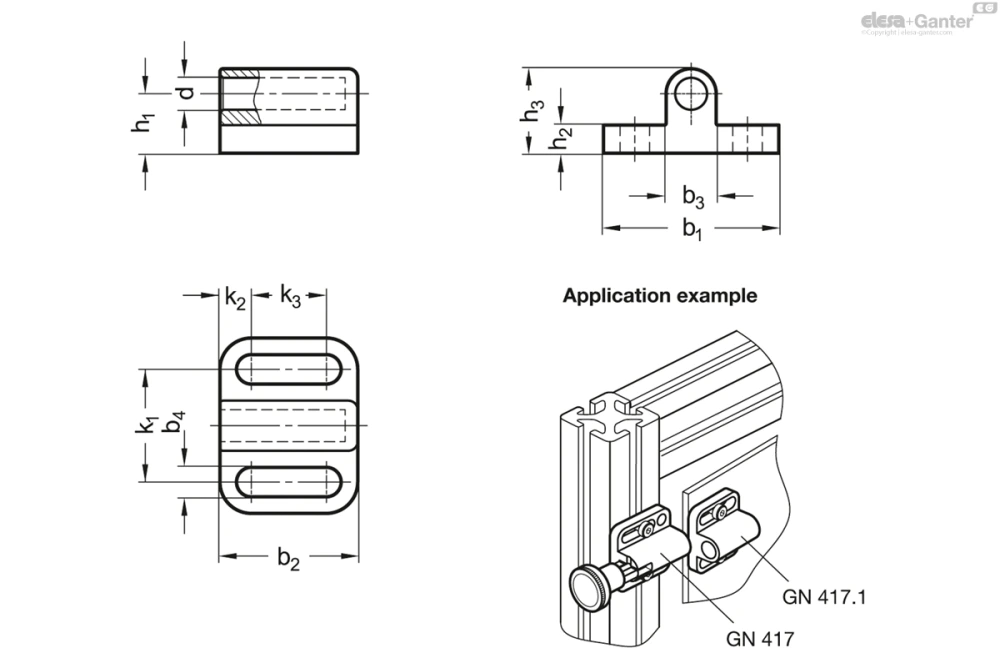

GN 417.1-NI
Таблица моделей — Центраторы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 417.1-4-NI-GS | 4 | 4.1 | 22 | 16.5 | 6 | 3.3 | 7 | 4 | 10 | 14 | 4 | 8.5 | 10 | |
| GN 417.1-5-NI-GS | 5 | 5.1 | 28 | 22 | 8 | 4.3 | 9.5 | 4.5 | 13.5 | 18 | 5 | 12 | 22 | |
| GN 417.1-6-NI-GS | 6 | 6.2 | 32 | 27.5 | 10 | 5.4 | 10.5 | 5 | 15.5 | 21 | 5.5 | 16.5 | 34 | |
| GN 417.1-8-NI-GS | 8 | 8.2 | 34 | 33 | 12 | 5.4 | 12.5 | 6 | 18.5 | 23 | 5.5 | 22 | 52 | |
| GN 417.1-10-NI-GS | 10 | 10.2 | 39 | 35 | 14.5 | 6.8 | 14.5 | 6 | 21.75 | 27 | 6 | 23 | 70 |
Характеристики
Исполнение из стали, прецизионное литье ST
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Исполнение из нержавеющей стали, прецизионное литье NI
AISI CF-8
бесцветный, матовая отделка, дробеструйная обработка GS
Информация
Центраторы GN 417.1 применяются для позиционирования стопорных штифтов фиксаторов GN 417.
Центраторы монтируются с помощью выемок, которые позволяют регулировать центратор параллельно монтажному отверстию. Например, такое решение позволяет регулировать зазор на дверцах или компенсировать погрешности допусков. Шайбы упрощают установку деталей.
Техническая информация
