Серия GN 414.1

GN 414.1-NI

Штифты стопорные

Сталь / нержавеющая сталь, с предохранительным фиксатором щелчкового типа, разблокировка с помощью кнопки

Штифты стопорные (фиксаторы)

Таблица (PDF)

Исполнения серии GN 414.1

GN 414.1

Штифты стопорные

Сталь / нержавеющая сталь, с предохранительным фиксатором щелчкового типа, разблокировка с помощью кнопки

GN 414.1-NI

Штифты стопорные

Сталь / нержавеющая сталь, с предохранительным фиксатором щелчкового типа, разблокировка с помощью кнопки

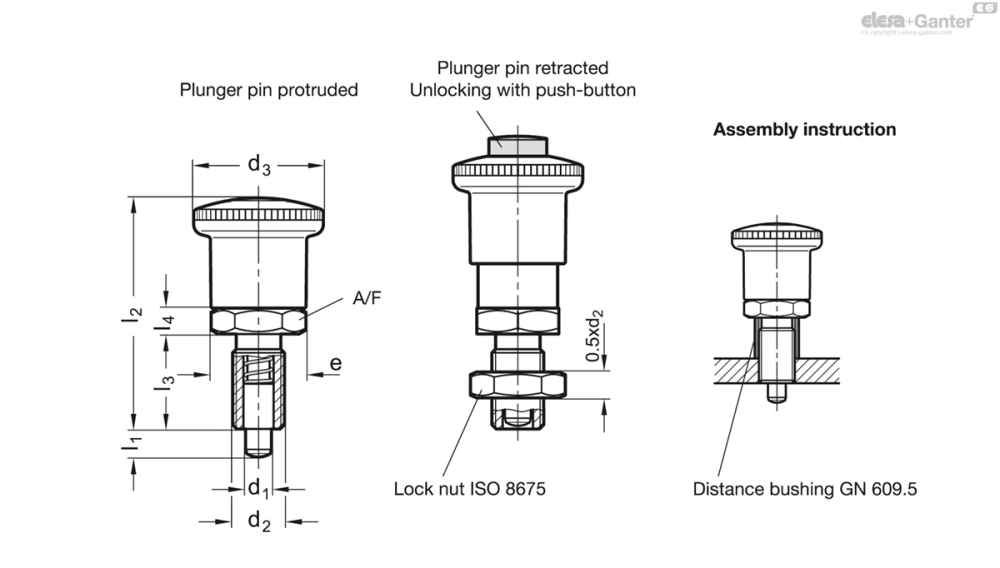

GN 414.1-NI

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.02/-0.04 Bore H7	l_1min.	d₂	d₃	e	l₂≈	l₃	l₄	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 414.1-6-6-A-NI	6	6	M 12 x 1.5	30	21.9	53.5	22	6	19	6.5	19	47
GN 414.1-6-6-AK-NI	6	6	M 12 x 1.5	30	21.9	53.5	22	6	19	6.5	19	56
GN 414.1-6-9-A-NI	6	9	M 12 x 1.5	30	21.9	53.5	22	6	19	6	25	48
GN 414.1-6-9-AK-NI	6	9	M 12 x 1.5	30	21.9	53.5	22	6	19	6	25	52
GN 414.1-8-8-A-NI	8	8	M 16 x 1.5	30	21.9	59.5	26	8	19	8.5	26	74
GN 414.1-8-8-AK-NI	8	8	M 16 x 1.5	30	21.9	59.5	26	8	19	8.5	26	80
GN 414.1-8-12-A-NI	8	12	M 16 x 1.5	30	21.9	59.5	26	8	19	8.5	28	77
GN 414.1-8-12-AK-NI	8	12	M 16 x 1.5	30	21.9	59.5	26	8	19	8.5	28	80
GN 414.1-10-12-A-NI	10	12	M 16 x 1.5	30	21.9	59.5	26	8	19	9.5	38	78
GN 414.1-10-12-AK-NI	10	12	M 16 x 1.5	30	21.9	59.5	26	8	19	9.5	38	95

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без контргайки

Тип AK: с контргайкой

Вариант исполнения из стали

чернение

Штифт из закалённой стали

Вариант исполнения из нержавеющей стали AISI 303 NI

Химически никелированный штифт

Поворотная ручка

Пластик (полиамид PA)

чёрный цвет, матовая отделка

не съёмная

чёрно-серый цвет, RAL 7021, матовая отделка

Кнопка

Технополимер (Полиацеталь POM)

красный цвет RAL 3000, матовая отделка

Информация

Стопорные штифты (фиксаторы) GN 414.1 с предохранительным фиксатором щелчкового типа используются в случаях, когда необходимо быстро и кратковременно втянуть стопорный штифт. Когда фиксирующий штифт отведён до упора, кнопка издает хорошо слышимый щелчок.

Предохранительный фиксатор можно разблокировать только после нажатия на красную кнопку, после чего стопорный штифт посредством пружины возвращается в исходное положение.
