Серия GN 414

GN 414

Штифты стопорные

Сталь / нержавеющая сталь, с предохранительным фиксатором, разблокировка с помощью кнопки

Сталь

Таблица (PDF)

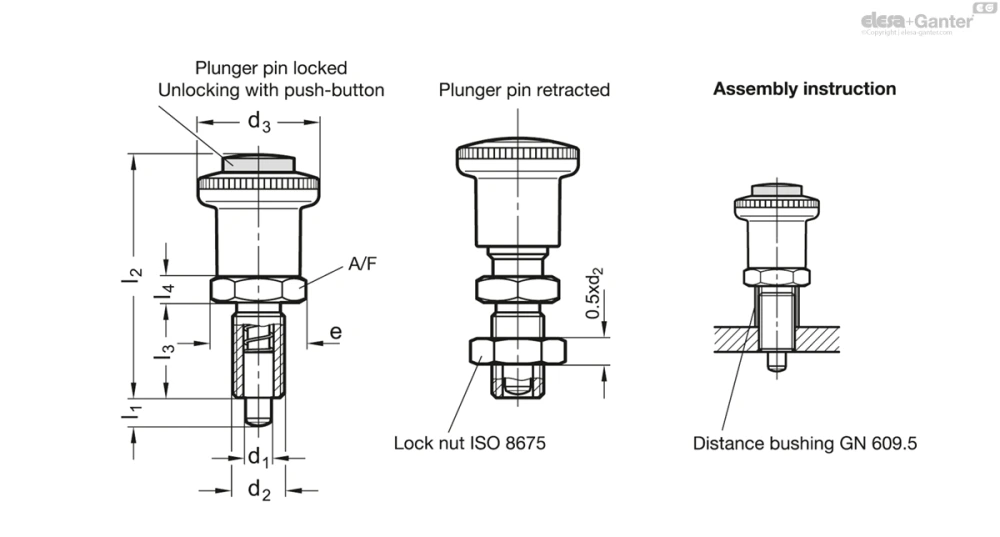

Исполнения серии GN 414

GN 414

Штифты стопорные

Сталь / нержавеющая сталь, с предохранительным фиксатором, разблокировка с помощью кнопки

GN 414-NI

Штифты стопорные

Сталь / нержавеющая сталь, с предохранительным фиксатором, разблокировка с помощью кнопки

GN 414

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.02/-0.04 Bore H7	l_1min.	d₂	d₃	e	l₂≈	l₃	l₄	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Осевая нагрузка в Н	Вес (г)
GN 414-6-6-A	6	6	M 12 x 1.5	28	21.9	56	22	6	19	6.5	19	120	44
GN 414-6-6-AK	6	6	M 12 x 1.5	28	21.9	56	22	6	19	6.5	19	120	51
GN 414-6-9-A	6	9	M 12 x 1.5	28	21.9	56	22	6	19	6	25	120	46
GN 414-6-9-AK	6	9	M 12 x 1.5	28	21.9	56	22	6	19	6	25	120	53
GN 414-8-8-A	8	8	M 16 x 1.5	28	21.9	62	26	8	19	8.5	26	120	71
GN 414-8-8-AK	8	8	M 16 x 1.5	28	21.9	62	26	8	19	8.5	26	120	89
GN 414-8-12-A	8	12	M 16 x 1.5	28	21.9	62	26	8	19	8.5	28	120	72
GN 414-8-12-AK	8	12	M 16 x 1.5	28	21.9	62	26	8	19	8.5	28	120	92
GN 414-10-12-A	10	12	M 16 x 1.5	28	21.9	62	26	8	19	9.5	38	120	74
GN 414-10-12-AK	10	12	M 16 x 1.5	28	21.9	62	26	8	19	9.5	38	120	91

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без контргайки

Тип AK: с контргайкой

Вариант исполнения из стали

чернение

Штифт из закалённой стали

Вариант исполнения из нержавеющей стали AISI 303 NI

Химически никелированный штифт

Поворотная ручка

Пластик (полиамид PA)

чёрно-серый цвет, RAL 7021, матовый

термостойкость до 80 °C

не съёмная

Кнопка

Пластик (полиацеталь POM)

красный цвет RAL 3000, матовая отделка

Информация

Стопорные штифты GN 414 с функцией блокировки используются в случаях, когда недопустимо случайное оттягивание фиксирующего штифта. Выступающий плунжер блокируется и может быть разблокирован только при нажатии на красную предохранительную кнопку

Предохранительный фиксатор активируется в переднем торцевом положении. Это происходит автоматически при выступании стопорного штифта. Механизм блокировки целиком располагается в кнопке управления и защищён от сбоев в работе. Указанная допустимая осевая нагрузка прикладывается к силе зажима болта против случайного срабатывания и не должна превышаться.
