Серия GN 413
GN 413
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
Сталь
Исполнения серии GN 413
Изображения

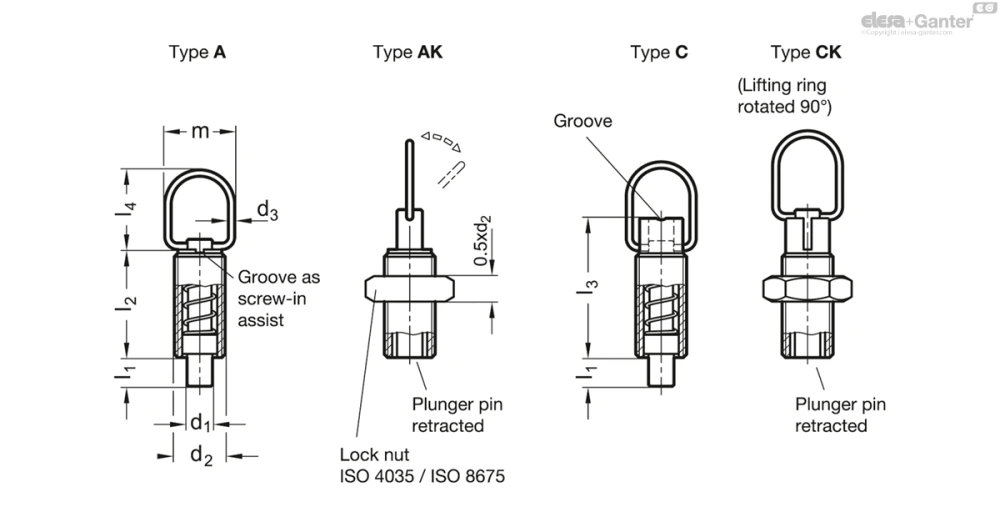

Схемы
GN 413
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 413-5-M10-A-ST | 5 | M 10 | 1.5 | 5 | 22 | - | 23 | 18 | 5 | 15 | 12 | |
| GN 413-5-M10-AK-ST | 5 | M 10 | 1.5 | 5 | 22 | - | 23 | 18 | 5 | 15 | 16 | |
| GN 413-5-M10-C-ST | 5 | M 10 | 1.5 | 5 | - | 28 | 23 | 18 | 5 | 15 | 12 | |
| GN 413-5-M10-CK-ST | 5 | M 10 | 1.5 | 5 | - | 28 | 23 | 18 | 5 | 15 | 17 | |
| GN 413-5-M10x1-A-ST | 5 | M 10 x 1 | 1.5 | 5 | 22 | - | 23 | 18 | 5 | 15 | 12 | |
| GN 413-5-M10x1-AK-ST | 5 | M 10 x 1 | 1.5 | 5 | 22 | - | 23 | 18 | 5 | 15 | 17 | |
| GN 413-5-M10x1-C-ST | 5 | M 10 x 1 | 1.5 | 5 | - | 28 | 23 | 18 | 5 | 15 | 13 | |
| GN 413-5-M10x1-CK-ST | 5 | M 10 x 1 | 1.5 | 5 | - | 28 | 23 | 18 | 5 | 15 | 18 | |
| GN 413-6-M12-A-ST | 6 | M 12 | 2 | 6 | 24 | - | 25 | 22 | 6 | 21 | 18 | |
| GN 413-6-M12-AK-ST | 6 | M 12 | 2 | 6 | 24 | - | 25 | 22 | 6 | 21 | 25 | |
| GN 413-6-M12-C-ST | 6 | M 12 | 2 | 6 | - | 31 | 25 | 22 | 6 | 21 | 21 | |
| GN 413-6-M12-CK-ST | 6 | M 12 | 2 | 6 | - | 31 | 25 | 22 | 6 | 21 | 20 | |
| GN 413-6-M12x1,5-A-ST | 6 | M 12 x 1.5 | 2 | 6 | 24 | - | 25 | 22 | 6 | 21 | 18 | |
| GN 413-6-M12x1,5-AK-ST | 6 | M 12 x 1.5 | 2 | 6 | 24 | - | 25 | 22 | 6 | 21 | 20 | |
| GN 413-6-M12x1,5-C-ST | 6 | M 12 x 1.5 | 2 | 6 | - | 31 | 25 | 22 | 6 | 21 | 21 | |
| GN 413-6-M12x1,5-CK-ST | 6 | M 12 x 1.5 | 2 | 6 | - | 31 | 25 | 22 | 6 | 21 | 60 | |
| GN 413-8-M16-A-ST | 8 | M 16 | 2 | 9 | 34 | - | 25 | 22 | 7 | 27 | 43 | |
| GN 413-8-M16-AK-ST | 8 | M 16 | 2 | 9 | 34 | - | 25 | 22 | 7 | 27 | 50 | |
| GN 413-8-M16-C-ST | 8 | M 16 | 2 | 9 | - | 44 | 25 | 22 | 7 | 27 | 51 | |
| GN 413-8-M16-CK-ST | 8 | M 16 | 2 | 9 | - | 44 | 25 | 22 | 7 | 27 | 60 | |
| GN 413-8-M16x1,5-A-ST | 8 | M 16 x 1.5 | 2 | 9 | 34 | - | 25 | 22 | 7 | 27 | 45 | |
| GN 413-8-M16x1,5-AK-ST | 8 | M 16 x 1.5 | 2 | 9 | 34 | - | 25 | 22 | 7 | 27 | 62 | |
| GN 413-8-M16x1,5-C-ST | 8 | M 16 x 1.5 | 2 | 9 | - | 44 | 25 | 22 | 7 | 27 | 51 | |
| GN 413-8-M16x1,5-CK-ST | 8 | M 16 x 1.5 | 2 | 9 | - | 44 | 25 | 22 | 7 | 27 | 64 | |
| GN 413-10-M16-A-ST | 10 | M 16 | 2 | 9 | 34 | - | 25 | 22 | 7 | 27 | 47 | |
| GN 413-10-M16-AK-ST | 10 | M 16 | 2 | 9 | 34 | - | 25 | 22 | 7 | 27 | 65 | |
| GN 413-10-M16-C-ST | 10 | M 16 | 2 | 9 | - | 44 | 25 | 22 | 7 | 27 | 53 | |
| GN 413-10-M16-CK-ST | 10 | M 16 | 2 | 9 | - | 44 | 25 | 22 | 7 | 27 | 71 | |
| GN 413-10-M16x1,5-A-ST | 10 | M 16 x 1.5 | 2 | 9 | 34 | - | 25 | 22 | 7 | 27 | 48 | |
| GN 413-10-M16x1,5-AK-ST | 10 | M 16 x 1.5 | 2 | 9 | 34 | - | 25 | 22 | 7 | 27 | 66 | |
| GN 413-10-M16x1,5-C-ST | 10 | M 16 x 1.5 | 2 | 9 | - | 44 | 25 | 22 | 7 | 27 | 53 | |
| GN 413-10-M16x1,5-CK-ST | 10 | M 16 x 1.5 | 2 | 9 | - | 44 | 25 | 22 | 7 | 27 | 72 |
Характеристики
Типы
- Тип A: без фиксации в отжатом положении, без контргайки
- Тип AK: без фиксации в отжатом положении, с контргайкой
- Тип C: с фиксацией в отжатом положении, без контргайки
- Тип CK: с фиксацией в отжатом положении, с контргайкой
Направляющая (резьбовая муфта)
Вариант исполнения из стали ST
чернение
Направляющая (резьбовая муфта)
Вариант исполнения из нержавеющей стали AISI 303 NI
Ось
Нержавеющая сталь AISI 303
химически никелированный
Пружина / подъёмное кольцо
Нержавеющая сталь AISI 301
Информация
Благодаря своей форме подъёмное кольцо фиксатора GN 413 может использоваться для ввинчивания при монтаже, а так же в качестве стопорного фиксатора (тип С / тип СК).
Стопорные штифты с фиксацией в отжатом положении используются в случаях, когда стопорный стержень временно не должен выступать. После втягивания стержня поверните кольцо на 90°. Кольцо блокируется в данной позиции с помощью фиксирующей насечки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 413 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
