Серия GN 411.2

GN 411.2-S

Зажимы центрирующего отверстия

с зажимными сегментами

Таблица (PDF)

Исполнения серии GN 411.2

GN 411.2-K

Зажимы центрирующего отверстия

с зажимными шариками

GN 411.2-S

Зажимы центрирующего отверстия

с зажимными сегментами

GN 411.2-S

Таблица моделей — Зажимы центрирующего отверстия

Артикул	d₁	d₂	d₃	d₄	d₅	d₆	h₁	h₂	k ±0.1	l₁	l₂	l₃	t мин.	w₁	w₂	Количество элементов крепления	Усилие прижатия , кН	Вес (г)
GN 411.2-14,5-S	14.5	18.5	12	M 4	4.3	2	5.5	3.5	4.5	9.8	14.2	5	6	1.2	2.3	3	3.5	20
GN 411.2-18,5-S	18.5	22.5	15	M 5	5.3	2.5	7.5	3	5.5	11.5	16.5	6.2	7	1.2	2.3	3	4	39
GN 411.2-22,5-S	22.5	26.5	20	M 6	6.4	3	6	4	7	14.1	19.6	9	8	1.2	2.3	3	4.5	39
GN 411.2-26,5-S	26.5	30.5	20	M 6	6.4	3	6	4.5	7	14.1	19.8	9	8	1.2	2.3	3	4.5	86
GN 411.2-30,5-S	30.5	38.5	25	M 6	6.4	4	7	4.5	9	14.1	23.2	9	8	2.3	4.6	3	4.5	125
GN 411.2-38,5-S	38.5	46.5	30	M 8	8.4	4	7.5	4.5	11	18	27.2	12	10	2.3	4.6	6	6.5	233
GN 411.2-46,5-S	46.5	54.5	30	M 8	8.4	4	7.5	4.5	11	18	27.1	12	10	2.3	4.6	6	6.5	323
GN 411.2-54,5-S	54.5	70.5	45	M 10	10.5	5	9	5.5	15	23.7	40.6	14	12	4.7	9.2	6	8	653
GN 411.2-70,5-S	70.5	86.5	60	M 12	13	5	10	5.5	17	28.3	46.1	17	15	4.7	9.2	6	10	1271
GN 411.2-86,5-S	86.5	102.5	60	M 16	17	5	10	5.5	25	30.3	51.2	21	15	4.7	9.2	6	12.5	1783

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип K: с зажимными шариками

Тип S: с зажимными сегментами

Сталь

закалённый

Чернёная

Зажимные шарики / сегменты

закалённый

Гладкий, вальцованный

Информация

С зажимами центрирующего отверстия GN 411.2 заготовки могут быть централизованно расположены и зажаты изнутри отверстия.

Они обеспечивают следующие преимущества:

- Точная самоцентровка

- Повторяемость: ± 0,025

- Точность концентричности: ± 0,05

- Крепкий и устойчивый зажим через 3 или 6 контактных точек на заготовке

- Зажим заготовок с неровной или шероховатой поверхностью (например, литьё) с типом K

- Зажим без деформирования

- Уменьшенная высота

- Может быть установлен в любом положении

- Большой регулируемый диапазон

- зажим, направленный вниз

По запросу

Зажимы центрирующего отверстия GN 411.3, действующие с противоположной стороны, соответственно, для гидравлических или пневматических действий

Зажимы центрирующего отверстия с 2 зажимными элементами для зажима труб

Техническая информация

Основные допуски по стандартам ISO

Центровочные зажимы отверстия (продолжение)

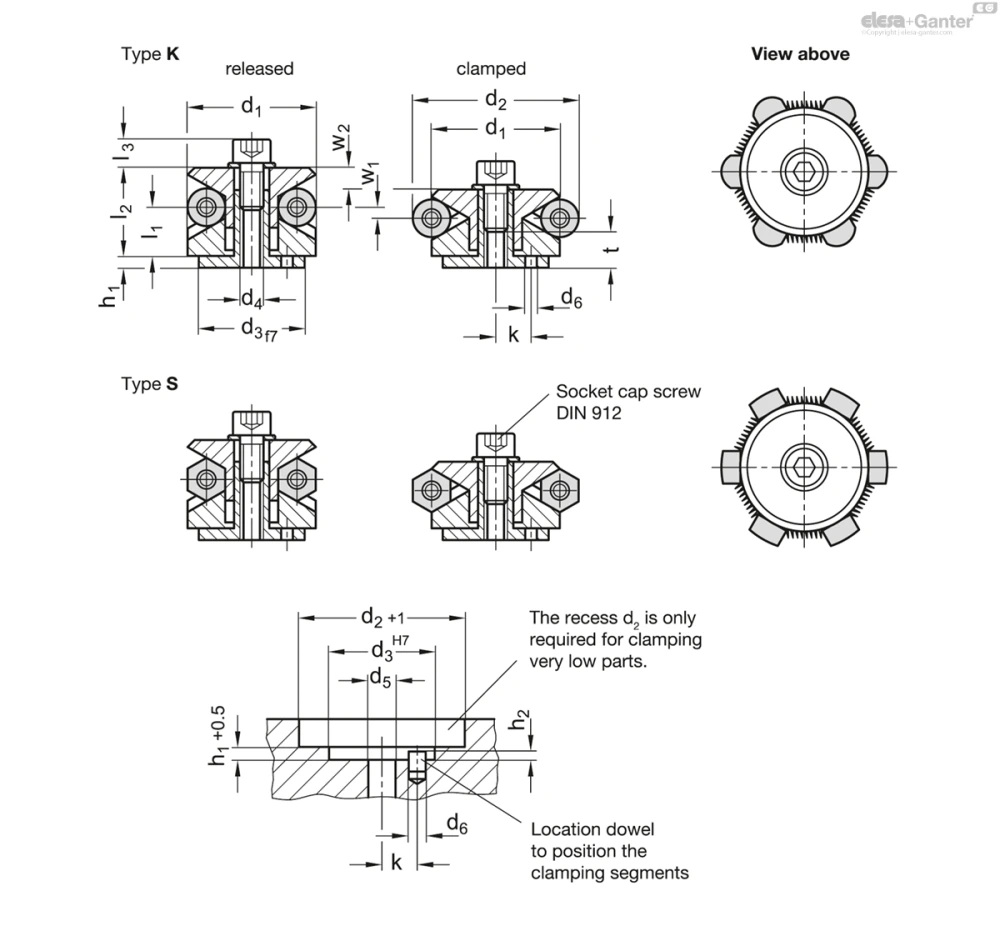

Размеры

Принцип действия

Круговой шариковый сепаратор, содержащий 3 или 6 шариков, проталкивается за пределы точно над направляющей воронкой при помощи винта, который посредством действующей резьбы увеличивает внешний диаметр кругового шарикового сепаратора. Это, в свою очередь, приводит к устойчивому контакту между центровочным зажимом и отверстием заготовки.

Тип К (с шариками) используется для зажимных видов применений, где допустимы небольшие отметки на шариках в контактных точках с заготовкой. Тип S (с зажимными сегментами) используется в тех случаях, где отметки на зажимных точках на заготовке являются недопустимыми.
