Серия GN 369.5

GN 369.5-N

Кривошипы из нержавеющей стали

Нержавеющая сталь

с пазом

Таблица (PDF)

Исполнения серии GN 369.5

GN 369.5-A

Кривошипы из нержавеющей стали

Нержавеющая сталь

GN 369.5-N

Кривошипы из нержавеющей стали

Нержавеющая сталь

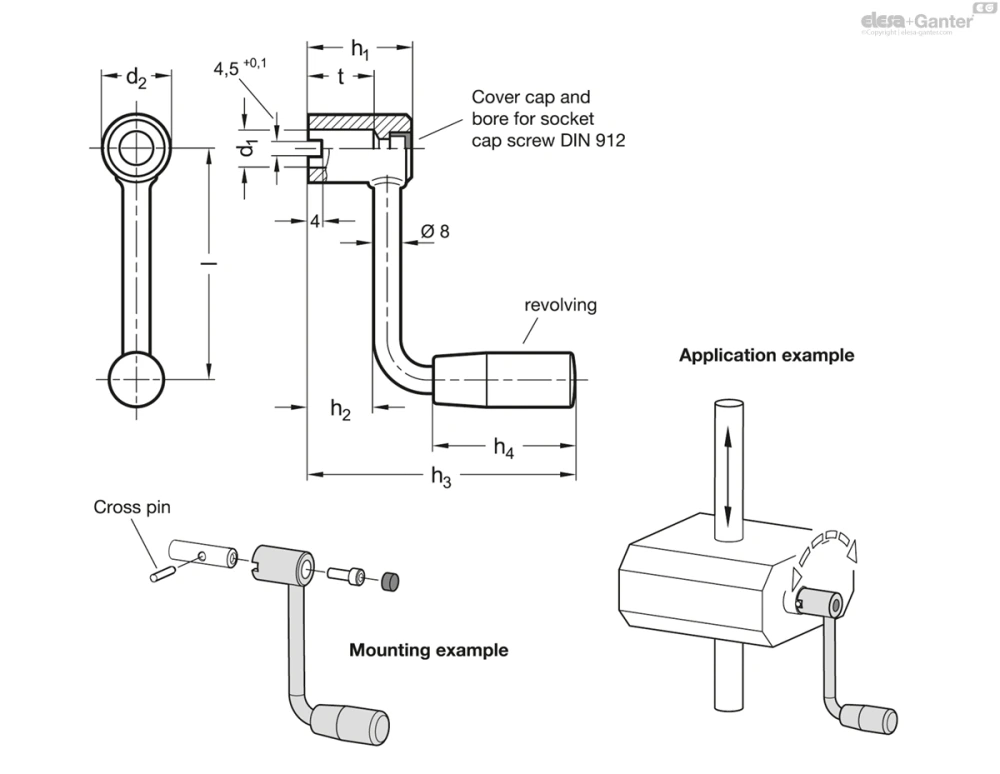

GN 369.5-N

Таблица моделей — Кривошипы из нержавеющей стали

Артикул	l ≈	d_1H9	d₂	h₁	h₂≈	h₃≈	h₄≈	t +0.5	Ø Ручка	Для винтов DIN 912	Вес (г)
GN 369.5-63-B10-N	63	B 10	18	28	18	74	40	18	18	M 5	89
GN 369.5-80-B10-N	80	B 10	18	28	18	74	40	18	18	M 5	95
GN 369.5-100-B12-N	100	B 12	20	30	20	88	50	20	21	M 6	118
GN 369.5-125-B12-N	125	B 12	20	30	20	88	50	20	21	M 6	137

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без поперечной канавки

Тип N: с поперечной канавкой

Нержавеющая сталь AISI 304

обработанный дробеструйной машиной

Сварка встык

Колпачок

Пластик, чёрный цвет

Вращающаяся ручка

Пластик, дюропласт, чёрный цвет, глянец

термостойкость до 110 °C

Информация

Кривошипы из нержавеющей стали GN 369.5 имеют компактную конструкцию и используются для решения лёгких задач механического привода и позиционирования. Благодаря используемому материалу кривошипы также подходят для более агрессивных сред.

Паз типа N легко передаёт вращательное движение на вал с помощью поперечного штифта, установленного на валу. Кривошип может быть прикреплён съёмным или постоянным креплением в осевом направлении с помощью винта с головкой под торцевой ключ DIN 912. Тип A можно заказать с поперечными отверстиями для GN 110.

Благодаря простому производственному процессу можно сравнительно легко и недорого изготавливать эти кривошипы в специальных исполнениях.
