Серия GN 333
GN 333-B
Трубчатые ручки
Трубка из алюминия, ножки ручки из цинкового литья под давлением
Монтаж со стороны оператора (только для d<sub>1</sub> = 28)
Исполнения серии GN 333
Изображения

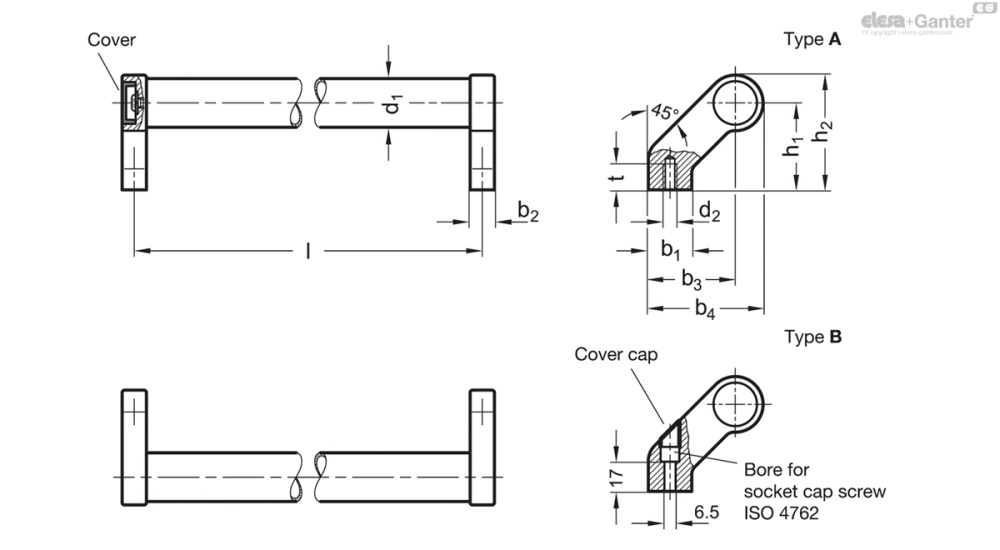

Схемы
GN 333-B
Таблица моделей — Трубчатые ручки
| Артикул | d1 |
|
b1 | b2 | b3 | b4 | h1 | h2 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 333-28-200-B-SW | 28 | 200 | 25 | 14 | 50 | 66 | 50 | 66 | 420 | |
| GN 333-28-200-B-EL | 28 | 200 | 25 | 14 | 50 | 66 | 50 | 66 | 420 | |
| GN 333-28-200-B-ES | 28 | 200 | 25 | 14 | 50 | 66 | 50 | 66 | 420 | |
| GN 333-28-250-B-SW | 28 | 250 | 25 | 14 | 50 | 66 | 50 | 66 | 440 | |
| GN 333-28-250-B-EL | 28 | 250 | 25 | 14 | 50 | 66 | 50 | 66 | 440 | |
| GN 333-28-250-B-ES | 28 | 250 | 25 | 14 | 50 | 66 | 50 | 66 | 440 | |
| GN 333-28-300-B-SW | 28 | 300 | 25 | 14 | 50 | 66 | 50 | 66 | 458 | |
| GN 333-28-300-B-EL | 28 | 300 | 25 | 14 | 50 | 66 | 50 | 66 | 458 | |
| GN 333-28-300-B-ES | 28 | 300 | 25 | 14 | 50 | 66 | 50 | 66 | 458 | |
| GN 333-28-350-B-SW | 28 | 350 | 25 | 14 | 50 | 66 | 50 | 66 | 483 | |
| GN 333-28-350-B-EL | 28 | 350 | 25 | 14 | 50 | 66 | 50 | 66 | 483 | |
| GN 333-28-350-B-ES | 28 | 350 | 25 | 14 | 50 | 66 | 50 | 66 | 483 | |
| GN 333-28-400-B-SW | 28 | 400 | 25 | 14 | 50 | 66 | 50 | 66 | 506 | |
| GN 333-28-400-B-EL | 28 | 400 | 25 | 14 | 50 | 66 | 50 | 66 | 506 | |
| GN 333-28-400-B-ES | 28 | 400 | 25 | 14 | 50 | 66 | 50 | 66 | 506 | |
| GN 333-28-500-B-SW | 28 | 500 | 25 | 14 | 50 | 66 | 50 | 66 | 556 | |
| GN 333-28-500-B-EL | 28 | 500 | 25 | 14 | 50 | 66 | 50 | 66 | 556 | |
| GN 333-28-500-B-ES | 28 | 500 | 25 | 14 | 50 | 66 | 50 | 66 | 556 | |
| GN 333-28-600-B-SW | 28 | 600 | 25 | 14 | 50 | 66 | 50 | 66 | 600 | |
| GN 333-28-600-B-EL | 28 | 600 | 25 | 14 | 50 | 66 | 50 | 66 | 600 | |
| GN 333-28-600-B-ES | 28 | 600 | 25 | 14 | 50 | 66 | 50 | 66 | 600 |
Характеристики
Типы
- Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
- Тип B: монтаж со стороны оператора (только для d1= 28)
Трубка ручки
Алюминий, толщина стенок 1,5 мм
- С пластиковым покрытием
- Чёрный цвет RAL 9005, текстурированная отделка поверхности SW
- Опоры ручки, чёрный цвет
- Анодированные, естественный цвет EL
- Опоры ручки, чёрный цвет
- Анодированные, естественный цвет ES
- Опоры ручки, серебристый цвет
Опоры ручки
Цинковое литьё под давлением
С пластиковым покрытием, текстурированная поверхность
- Чёрный цвет, RAL 9005 для SW / EL
- Серебристый цвет, RAL 9006 для ES
Заглушка
Пластик, светло-серый цвет
Заглушка для типа B
Пластик
- Чёрный цвет для SW / EL
- Светло-серый цвет для ES
Информация
Трубка ручек GN 333 крепится к основаниям без дальнейшей механической обработки, что позволяет легко реализовывать нестандартные длины.
Типичная область применения трубчатых ручек GN 333 – двустворчатые двери в машинах или устройствах.
Кроме того, для очень длинных трубчатых ручек в комплект могут быть добавлены опоры. Отдельные опоры для трубчатых ручек Ø 28 (тип A) доступны в виде GN 333.8.
Принадлежности
- GN 333.8 Опоры ручки (для трубок Ø 28)
Техническая информация
Вопрос о продукции
Спросите о серии GN 333-B — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
