Серия GN 318
GN 318
Ключ с трещоткой
Нержавеющая сталь, со сквозным отверстием / глухим отверстием, с резьбовым стержнем
Со сквозным отверстием / глухим отверстием
Исполнения серии GN 318
Изображения
Схемы

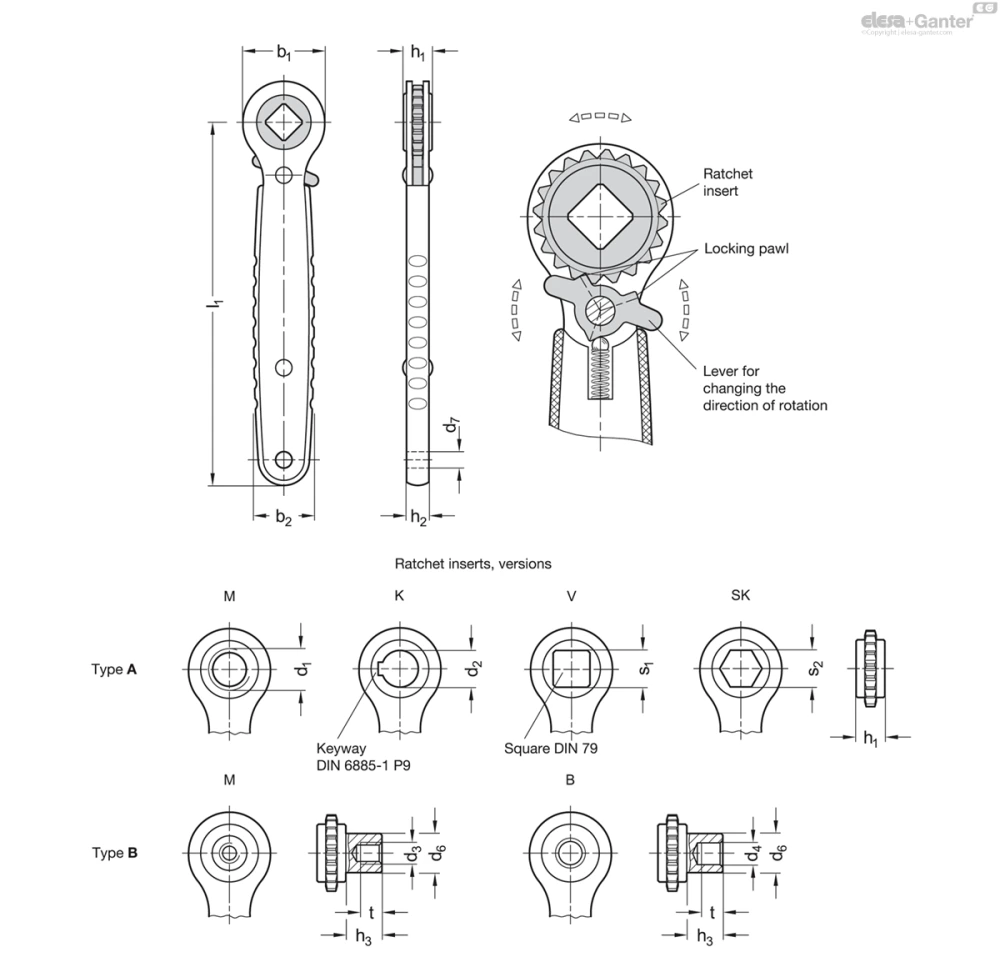

GN 318
Таблица моделей — Ключ с трещоткой
| Артикул | l1 |
|
|
|
|
|
|
b1 | b2 |
|
d7 | h1 | h2 |
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 318-178-M10-A | 178 | M 10 | - | - | - | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 257 | |
| GN 318-178-K10-A | 178 | - | - | K 10 | - | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 254 | |
| GN 318-178-V10-A | 178 | - | - | - | V 10 | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 252 | |
| GN 318-178-SK10-A | 178 | - | - | - | - | SK 10 | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 254 | |
| GN 318-178-M12-A | 178 | M 12 | - | - | - | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 254 | |
| GN 318-178-K12-A | 178 | - | - | K 12 | - | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 250 | |
| GN 318-178-V14-A | 178 | - | - | - | V 14 | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 243 | |
| GN 318-178-SK14-A | 178 | - | - | - | - | SK 14 | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 245 | |
| GN 318-178-M16-A | 178 | M 16 | - | - | - | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 247 | |
| GN 318-178-K16-A | 178 | - | - | K 16 | - | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 241 | |
| GN 318-178-V17-A | 178 | - | - | - | V 17 | - | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 233 | |
| GN 318-178-SK17-A | 178 | - | - | - | - | SK 17 | - | 40 | 29.6 | - | 8 | 14 | 10.9 | - | - | 237 | |
| GN 318-178-M8-B | 178 | - | M 8 | - | - | - | - | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 17 | 296 | |
| GN 318-178-B8-B | 178 | - | - | - | - | - | B 8 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 17 | 293 | |
| GN 318-178-M10-B | 178 | - | M 10 | - | - | - | - | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 17 | 292 | |
| GN 318-178-B10-B | 178 | - | - | - | - | - | B 10 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 17 | 289 | |
| GN 318-178-M12-B | 178 | - | M 12 | - | - | - | - | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 17 | 288 | |
| GN 318-178-B12-B | 178 | - | - | - | - | - | B 12 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 17 | 277 |
Характеристики
Типы
- Тип A: вставка для трещотки со сквозным отверстием
- Тип B: вставка для трещотки с глухим отверстием
- Тип C: вставка для трещотки с резьбовым стержнем
Корпус
Листовая нержавеющая сталь AISI 304
Вставки для трещотки
- Нержавеющая сталь AISI 316LHC для типа A
- Спечённая сталь
- Нержавеющая сталь AISI 303 для типа B / C
- Обточка
Прямоугольный фиксатор
Нержавеющая сталь AISI 316LHC
Спечённая сталь
Элемент для захвата
Пластик, полиамид (PA)
Иные компоненты
Нержавеющая сталь
Информация
Гаечные ключи с трещоткой GN 318 обладают прочностью, удобны в использовании и имеют эргономичную конструкцию, которая удобно располагается в руке.
Гаечные ключи с трещоткой обычно применяются тогда, когда требуется постоянное использование одного и того же вкладыша, или целесообразно оставить ключ на месте использования, или присоединить ключ к оборудованию в качестве «стационарного» или невращающегося инструмента. Вкладыши для трещотки имеют различные исполнения в зависимости от типа и крепятся к корпусу без возможности отсоединения. Благодаря использованию высококачественных материалов гаечный ключ с трещоткой подходит для использования в агрессивных внешних средах.
Принадлежности
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
По запросу
- Другие вкладыши для типа A / B
- Другие вкладыши для типа C, аналог GN 300.1-92
Техническая информация
Вопрос о продукции
Спросите о серии GN 318 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
