Серия GN 318
GN-318
Ключ с трещоткой
Нержавеющая сталь, со сквозным отверстием / глухим отверстием, с резьбовым стержнем
c резьбовым стержнем
Исполнения серии GN 318
Изображения

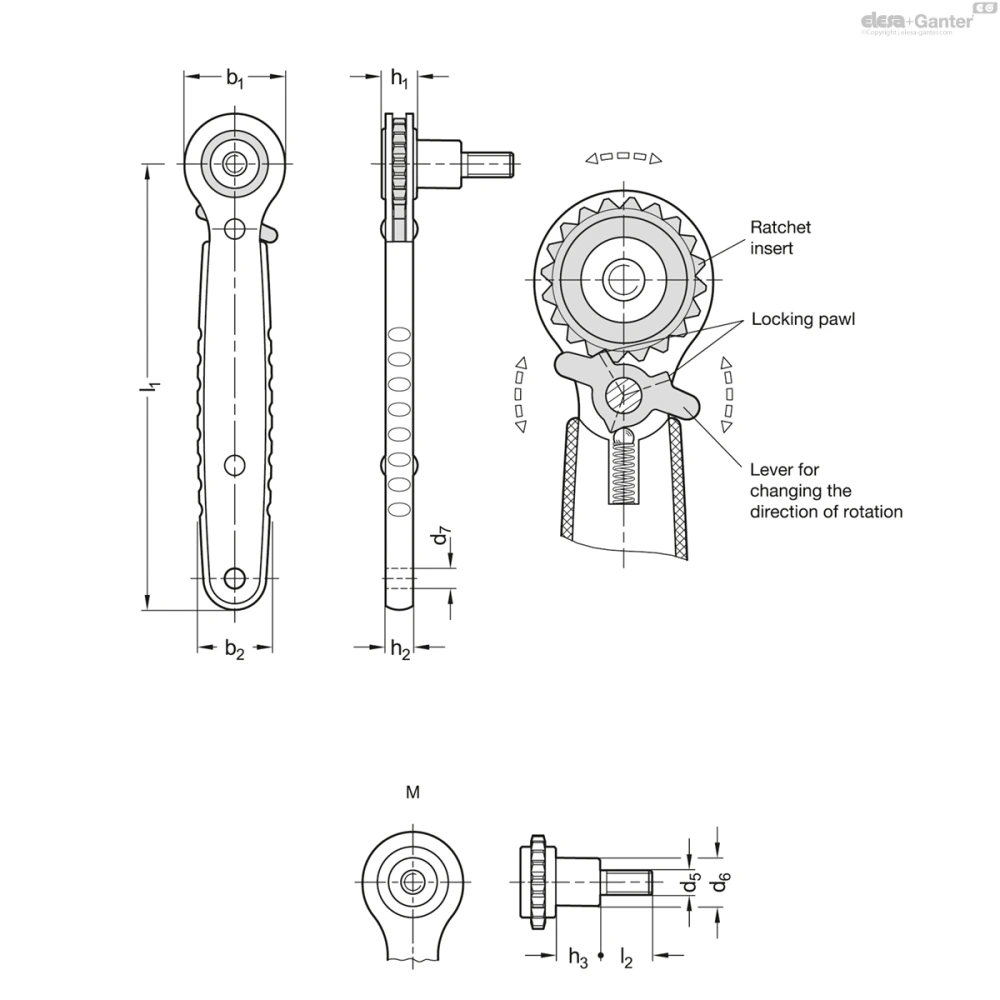

Схемы
GN-318
Таблица моделей — Ключ с трещоткой
| Артикул | l1 |
|
|
b1 | b2 | d6 | d7 | h1 | h2 | h3 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 318-178-M8-16-C | 178 | M 8 | 16 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 308 | |
| GN 318-178-M8-32-C | 178 | M 8 | 32 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 314 | |
| GN 318-178-M10-20-C | 178 | M 10 | 20 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 314 | |
| GN 318-178-M10-40-C | 178 | M 10 | 40 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 327 | |
| GN 318-178-M12-25-C | 178 | M 12 | 25 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 324 | |
| GN 318-178-M12-50-C | 178 | M 12 | 50 | 40 | 29.6 | 19 | 8 | 14 | 10.9 | 17.5 | 346 |
Характеристики
Типы
- Тип A: вставка для трещотки со сквозным отверстием
- Тип B: вставка для трещотки с глухим отверстием
- Тип C: вставка для трещотки с резьбовым стержнем
Корпус
Листовая нержавеющая сталь AISI 304
Вставки для трещотки
- Нержавеющая сталь AISI 316LHC для типа A
- Спечённая сталь
- Нержавеющая сталь AISI 303 для типа B / C
- Обточка
Прямоугольный фиксатор
Нержавеющая сталь AISI 316LHC
Спечённая сталь
Элемент для захвата
Пластик, полиамид (PA)
Иные компоненты
Нержавеющая сталь
Информация
Гаечные ключи с трещоткой GN 318 обладают прочностью, удобны в использовании и имеют эргономичную конструкцию, которая удобно располагается в руке.
Гаечные ключи с трещоткой обычно применяются тогда, когда требуется постоянное использование одного и того же вкладыша, или целесообразно оставить ключ на месте использования, или присоединить ключ к оборудованию в качестве «стационарного» или невращающегося инструмента. Вкладыши для трещотки имеют различные исполнения в зависимости от типа и крепятся к корпусу без возможности отсоединения. Благодаря использованию высококачественных материалов гаечный ключ с трещоткой подходит для использования в агрессивных внешних средах.
Принадлежности
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
По запросу
- Другие вкладыши для типа A / B
- Другие вкладыши для типа C, аналог GN 300.1-92
