Серия GN 23

GN 23-X

Регулируемые опоры

Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием

Внешний шестигранник со внутренней резьбой

Таблица (PDF)

Исполнения серии GN 23

GN 23-S/SK

Регулируемые опоры

Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием

GN 23-T/TK

Регулируемые опоры

Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием

GN 23-U/UK

Регулируемые опоры

Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием

GN 23-V/VK

Регулируемые опоры

Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием

GN 23-W

Регулируемые опоры

Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием

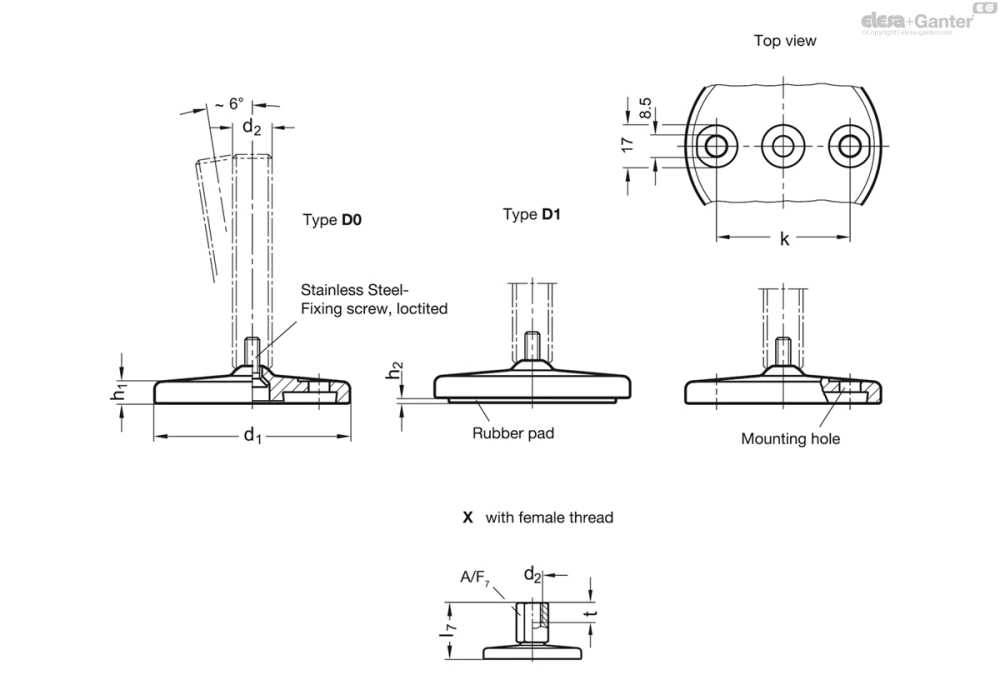

GN 23-X

Регулируемые опоры

Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием

GN 23-X

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₇	k	h₁	h₂	A/F 7	t	Статическая нагрузка в кН	Вес (г)
GN 23-80-M8-34-D0-X	80	M 8	34	54.5	8.5	-	14	8	17	325
GN 23-80-M8-34-D1-X	80	M 8	34	54.5	-	2	14	8	17	347
GN 23-80-M10-37-D0-X	80	M 10	37	54.5	8.5	-	14	10	17	325
GN 23-80-M10-37-D1-X	80	M 10	37	54.5	-	2	14	10	17	347
GN 23-80-M12-40-D0-X	80	M 12	40	54.5	8.5	-	17	12	17	340
GN 23-80-M12-40-D1-X	80	M 12	40	54.5	-	2	17	12	17	362
GN 23-80-M16-46-D0-X	80	M 16	46	54.5	8.5	-	22	16	17	356
GN 23-80-M16-46-D1-X	80	M 16	46	54.5	-	2	22	16	17	378
GN 23-80-M20-54-D0-X	80	M 20	54	54.5	8.5	-	27	20	28	420
GN 23-80-M20-54-D1-X	80	M 20	54	54.5	-	2	27	20	28	442
GN 23-100-M8-35-D0-X	100	M 8	35	70.5	9	-	14	8	17	485
GN 23-100-M8-35-D1-X	100	M 8	35	70.5	-	3	14	8	17	527
GN 23-100-M10-38-D0-X	100	M 10	38	70.5	9	-	14	10	17	485
GN 23-100-M10-38-D1-X	100	M 10	38	70.5	-	3	14	10	17	527
GN 23-100-M12-41-D0-X	100	M 12	41	70.5	9	-	17	12	17	500
GN 23-100-M12-41-D1-X	100	M 12	41	70.5	-	3	17	12	17	542
GN 23-100-M16-47-D0-X	100	M 16	47	70.5	9	-	22	16	17	536
GN 23-100-M16-47-D1-X	100	M 16	47	70.5	-	3	22	16	17	578
GN 23-100-M20-55-D0-X	100	M 20	55	70.5	9	-	27	20	28	625
GN 23-100-M20-55-D1-X	100	M 20	55	70.5	-	3	27	20	28	667
GN 23-120-M20-59-D0-X	120	M 20	59	95.5	12	-	27	20	28	981
GN 23-120-M20-59-D1-X	120	M 20	59	95.5	-	3.5	27	20	28	1064

3D-модель Технические данные (PDF)

Характеристики

Тип (опорная пластина)

Тип D0: прецизионно обточенный, без резиновой подкладки

Тип D1: прецизионно обточенный, с резиновой подкладкой, чёрный цвет

Вариант исполнения винта

Вариант исполнения S: без гайки, внешний шестигранник в основании

Вариант исполнения SK: с гайкой, внешний шестигранник в основании

Вариант исполнения T: без гайки, лыска под ключ в основании

Вариант исполнения TK: с гайкой, лыска под ключ в основании

Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании

Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании

Вариант исполнения V : без гайки, с внешним шестигранником сверху, с гранью под ключ в основании

Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании

Вариант исполнения W: с регулируемой муфтой, с закрытой резьбой, с гранью под ключ в основании

ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина

Нержавеющая сталь AISI 304

Резьбовой стержень

Нержавеющая сталь AISI 303

Шестигранная гайка ISO 4032

Нержавеющая сталь AISI 304

Резиновая подкладка, инкрустрированная

NBR (Пербунан^®), твёрдость по Шору А 70

Информация

Регулируемые опоры GN 23 поставляются в смонтированном и в несъемном виде.

Техническая информация

Характеристики пластика

Характеристики нержавеющей стали

Номинальная нагрузка регулируемых опор

d1	d2	Статическая нагрузка в кН	-	-	-	-
-	-	Варианты исполнения резьбового стержня	-	-	-	-
-	-	S / SK	T / TK и U / UK	V / VK	W	X
80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-

При размере резьбы винта М10 и выше, статическая нагрузка регулируемых опор GN 23 ограничена за счет допустимого контактного давления регулировочного винта, действующего на основание (при усилии шпильки ≥ 500 N/mm²). Значения, приведённые в таблице (действительны для типа D0 без резиновой прокладки), предполагают чистое нагружение давлением перпендикулярно опорной пластине. Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, приводят к более низкой несущей способности регулировочного шпинделя и должны быть приняты во внимание.

Приведённые подробные данные по сопротивлению являются необязательными ориентировочными значениями, не предполагающими какой-либо ответственности. Они не представляют собой никакой гарантии и не гарантируют качество.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня

S / SK: внешний шестигранник в основании при d₂ M 8, M 10, M 12	T / TK: лыска под ключ в основании при d₂ M 16, M 20, M 24, M 30	U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d₂ M 16, M 20, M 24, M 30

V / VK: внешний шестигранник сверху и лыска под ключ в основании при d₂ M 16, M 20, M 24	W: закрытая резьба и лыска под ключ в основании при d₂ M 16, M 20, M 24	X: внешний шестигранник со внутренней резьбой при d₂ M 8, M 10, M 12, M 16, M 20
