Серия GN 23
GN 23-S/SK
Регулируемые опоры
Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием
с гайкой / без гайки, внешний шестигранник в основании
Исполнения серии GN 23
GN 23-S/SK
Регулируемые опоры
Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием
GN 23-T/TK
Регулируемые опоры
Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием
GN 23-U/UK
Регулируемые опоры
Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием
GN 23-V/VK
Регулируемые опоры
Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием
GN 23-W
Регулируемые опоры
Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием
GN 23-X
Регулируемые опоры
Нержавеющая сталь, с обточенной опорной пластиной, с установочным отверстием
Изображения

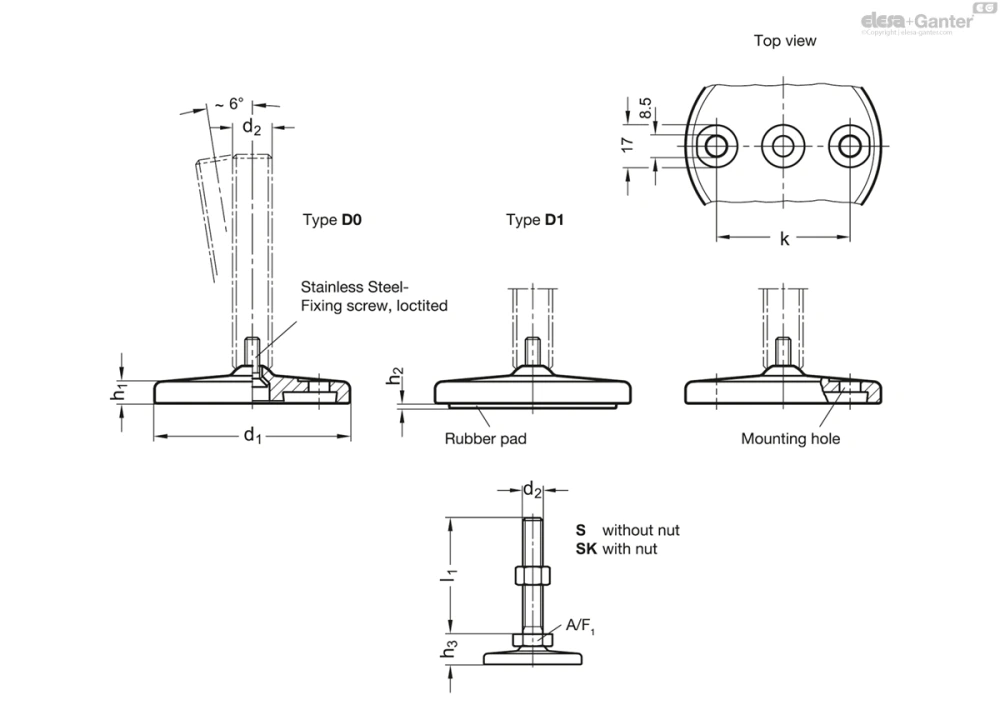

Схемы
GN 23-S/SK
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
A/F 1 |
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 23-80-M8-40-D0-S | 80 | M 8 | 40 | 54.5 | 8.5 | - | 19.5 | 17 | 6 | 303 | |
| GN 23-80-M8-40-D1-S | 80 | M 8 | 40 | 54.5 | - | 2 | 19.5 | 17 | 6 | 325 | |
| GN 23-80-M8-50-D0-S | 80 | M 8 | 50 | 54.5 | 8.5 | - | 19.5 | 17 | 6 | 307 | |
| GN 23-80-M8-50-D1-S | 80 | M 8 | 50 | 54.5 | - | 2 | 19.5 | 17 | 6 | 329 | |
| GN 23-80-M8-63-D0-S | 80 | M 8 | 63 | 54.5 | 8.5 | - | 19.5 | 17 | 6 | 311 | |
| GN 23-80-M8-63-D1-S | 80 | M 8 | 63 | 54.5 | - | 2 | 19.5 | 17 | 6 | 333 | |
| GN 23-80-M10-50-D0-S | 80 | M 10 | 50 | 54.5 | 8.5 | - | 19.5 | 17 | 11 | 316 | |
| GN 23-80-M10-50-D1-S | 80 | M 10 | 50 | 54.5 | - | 2 | 19.5 | 17 | 11 | 338 | |
| GN 23-80-M10-60-D0-S | 80 | M 10 | 60 | 54.5 | 8.5 | - | 19.5 | 17 | 11 | 320 | |
| GN 23-80-M10-60-D1-S | 80 | M 10 | 60 | 54.5 | - | 2 | 19.5 | 17 | 11 | 342 | |
| GN 23-80-M10-80-D0-S | 80 | M 10 | 80 | 54.5 | 8.5 | - | 19.5 | 17 | 11 | 330 | |
| GN 23-80-M10-80-D1-S | 80 | M 10 | 80 | 54.5 | - | 2 | 19.5 | 17 | 11 | 352 | |
| GN 23-80-M10-100-D0-S | 80 | M 10 | 100 | 54.5 | 8.5 | - | 19.5 | 17 | 11 | 341 | |
| GN 23-80-M10-100-D1-S | 80 | M 10 | 100 | 54.5 | - | 2 | 19.5 | 17 | 11 | 363 | |
| GN 23-80-M12-60-D0-S | 80 | M 12 | 60 | 54.5 | 8.5 | - | 19.5 | 17 | 16 | 334 | |
| GN 23-80-M12-60-D1-S | 80 | M 12 | 60 | 54.5 | - | 2 | 19.5 | 17 | 16 | 356 | |
| GN 23-80-M12-80-D0-S | 80 | M 12 | 80 | 54.5 | 8.5 | - | 19.5 | 17 | 16 | 348 | |
| GN 23-80-M12-80-D1-S | 80 | M 12 | 80 | 54.5 | - | 2 | 19.5 | 17 | 16 | 370 | |
| GN 23-80-M12-100-D0-S | 80 | M 12 | 100 | 54.5 | 8.5 | - | 19.5 | 17 | 16 | 363 | |
| GN 23-80-M12-100-D1-S | 80 | M 12 | 100 | 54.5 | - | 2 | 19.5 | 17 | 16 | 385 | |
| GN 23-80-M12-125-D0-S | 80 | M 12 | 125 | 54.5 | 8.5 | - | 19.5 | 17 | 16 | 380 | |
| GN 23-80-M12-125-D1-S | 80 | M 12 | 125 | 54.5 | - | 2 | 19.5 | 17 | 16 | 402 | |
| GN 23-100-M8-40-D0-S | 100 | M 8 | 40 | 70.5 | 9 | - | 20.5 | 17 | 6 | 483 | |
| GN 23-100-M8-40-D1-S | 100 | M 8 | 40 | 70.5 | - | 3 | 20.5 | 17 | 6 | 525 | |
| GN 23-100-M8-50-D0-S | 100 | M 8 | 50 | 70.5 | 9 | - | 20.5 | 17 | 6 | 487 | |
| GN 23-100-M8-50-D1-S | 100 | M 8 | 50 | 70.5 | - | 3 | 20.5 | 17 | 6 | 529 | |
| GN 23-100-M8-63-D0-S | 100 | M 8 | 63 | 70.5 | 9 | - | 20.5 | 17 | 6 | 491 | |
| GN 23-100-M8-63-D1-S | 100 | M 8 | 63 | 70.5 | - | 3 | 20.5 | 17 | 6 | 533 | |
| GN 23-100-M10-50-D0-S | 100 | M 10 | 50 | 70.5 | 9 | - | 20.5 | 17 | 11 | 496 | |
| GN 23-100-M10-50-D1-S | 100 | M 10 | 50 | 70.5 | - | 3 | 20.5 | 17 | 11 | 538 | |
| GN 23-100-M10-60-D0-S | 100 | M 10 | 60 | 70.5 | 9 | - | 20.5 | 17 | 11 | 500 | |
| GN 23-100-M10-60-D1-S | 100 | M 10 | 60 | 70.5 | - | 3 | 20.5 | 17 | 11 | 542 | |
| GN 23-100-M10-80-D0-S | 100 | M 10 | 80 | 70.5 | 9 | - | 20.5 | 17 | 11 | 510 | |
| GN 23-100-M10-80-D1-S | 100 | M 10 | 80 | 70.5 | - | 3 | 20.5 | 17 | 11 | 552 | |
| GN 23-100-M10-100-D0-S | 100 | M 10 | 100 | 70.5 | 9 | - | 20.5 | 17 | 11 | 521 | |
| GN 23-100-M10-100-D1-S | 100 | M 10 | 100 | 70.5 | - | 3 | 20.5 | 17 | 11 | 563 | |
| GN 23-100-M12-60-D0-S | 100 | M 12 | 60 | 70.5 | 9 | - | 20.5 | 17 | 16 | 514 | |
| GN 23-100-M12-60-D1-S | 100 | M 12 | 60 | 70.5 | - | 3 | 20.5 | 17 | 16 | 556 | |
| GN 23-100-M12-80-D0-S | 100 | M 12 | 80 | 70.5 | 9 | - | 20.5 | 17 | 16 | 528 | |
| GN 23-100-M12-80-D1-S | 100 | M 12 | 80 | 70.5 | - | 3 | 20.5 | 17 | 16 | 570 | |
| GN 23-100-M12-100-D0-S | 100 | M 12 | 100 | 70.5 | 9 | - | 20.5 | 17 | 16 | 543 | |
| GN 23-100-M12-100-D1-S | 100 | M 12 | 100 | 70.5 | - | 3 | 20.5 | 17 | 16 | 585 | |
| GN 23-100-M12-125-D0-S | 100 | M 12 | 125 | 70.5 | 9 | - | 20.5 | 17 | 16 | 560 | |
| GN 23-100-M12-125-D1-S | 100 | M 12 | 125 | 70.5 | - | 3 | 20.5 | 17 | 16 | 602 | |
| GN 23-80-M8-40-D0-SK | 80 | M 8 | 40 | 54.5 | 8.5 | - | 19.5 | 17 | 6 | 307 | |
| GN 23-80-M8-40-D1-SK | 80 | M 8 | 40 | 54.5 | - | 2 | 19.5 | 17 | 6 | 329 | |
| GN 23-80-M8-50-D0-SK | 80 | M 8 | 50 | 54.5 | 8.5 | - | 19.5 | 17 | 6 | 311 | |
| GN 23-80-M8-50-D1-SK | 80 | M 8 | 50 | 54.5 | - | 2 | 19.5 | 17 | 6 | 333 | |
| GN 23-80-M8-63-D0-SK | 80 | M 8 | 63 | 54.5 | 8.5 | - | 19.5 | 17 | 6 | 315 | |
| GN 23-80-M8-63-D1-SK | 80 | M 8 | 63 | 54.5 | - | 2 | 19.5 | 17 | 6 | 337 | |
| GN 23-80-M10-50-D0-SK | 80 | M 10 | 50 | 54.5 | 8.5 | - | 19.5 | 17 | 11 | 325 | |
| GN 23-80-M10-50-D1-SK | 80 | M 10 | 50 | 54.5 | - | 2 | 19.5 | 17 | 11 | 347 | |
| GN 23-80-M10-60-D0-SK | 80 | M 10 | 60 | 54.5 | 8.5 | - | 19.5 | 17 | 11 | 329 | |
| GN 23-80-M10-60-D1-SK | 80 | M 10 | 60 | 54.5 | - | 2 | 19.5 | 17 | 11 | 351 | |
| GN 23-80-M10-80-D0-SK | 80 | M 10 | 80 | 54.5 | 8.5 | - | 19.5 | 17 | 11 | 339 | |
| GN 23-80-M10-80-D1-SK | 80 | M 10 | 80 | 54.5 | - | 2 | 19.5 | 17 | 11 | 361 | |
| GN 23-80-M10-100-D0-SK | 80 | M 10 | 100 | 54.5 | 8.5 | - | 19.5 | 17 | 11 | 350 | |
| GN 23-80-M10-100-D1-SK | 80 | M 10 | 100 | 54.5 | - | 2 | 19.5 | 17 | 11 | 372 | |
| GN 23-80-M12-60-D0-SK | 80 | M 12 | 60 | 54.5 | 8.5 | - | 19.5 | 17 | 16 | 346 | |
| GN 23-80-M12-60-D1-SK | 80 | M 12 | 60 | 54.5 | - | 2 | 19.5 | 17 | 16 | 368 | |
| GN 23-80-M12-80-D0-SK | 80 | M 12 | 80 | 54.5 | 8.5 | - | 19.5 | 17 | 16 | 360 | |
| GN 23-80-M12-80-D1-SK | 80 | M 12 | 80 | 54.5 | - | 2 | 19.5 | 17 | 16 | 382 | |
| GN 23-80-M12-100-D0-SK | 80 | M 12 | 100 | 54.5 | 8.5 | - | 19.5 | 17 | 16 | 375 | |
| GN 23-80-M12-100-D1-SK | 80 | M 12 | 100 | 54.5 | - | 2 | 19.5 | 17 | 16 | 397 | |
| GN 23-80-M12-125-D0-SK | 80 | M 12 | 125 | 54.5 | 8.5 | - | 19.5 | 17 | 16 | 375 | |
| GN 23-80-M12-125-D1-SK | 80 | M 12 | 125 | 54.5 | - | 2 | 19.5 | 17 | 16 | 397 | |
| GN 23-100-M8-40-D0-SK | 100 | M 8 | 40 | 70.5 | 9 | - | 20.5 | 17 | 6 | 487 | |
| GN 23-100-M8-40-D1-SK | 100 | M 8 | 40 | 70.5 | - | 3 | 20.5 | 17 | 6 | 529 | |
| GN 23-100-M8-50-D0-SK | 100 | M 8 | 50 | 70.5 | 9 | - | 20.5 | 17 | 6 | 491 | |
| GN 23-100-M8-50-D1-SK | 100 | M 8 | 50 | 70.5 | - | 3 | 20.5 | 17 | 6 | 533 | |
| GN 23-100-M8-63-D0-SK | 100 | M 8 | 63 | 70.5 | 9 | - | 20.5 | 17 | 6 | 495 | |
| GN 23-100-M8-63-D1-SK | 100 | M 8 | 63 | 70.5 | - | 3 | 20.5 | 17 | 6 | 537 | |
| GN 23-100-M10-50-D0-SK | 100 | M 10 | 50 | 70.5 | 9 | - | 20.5 | 17 | 11 | 505 | |
| GN 23-100-M10-50-D1-SK | 100 | M 10 | 50 | 70.5 | - | 3 | 20.5 | 17 | 11 | 547 | |
| GN 23-100-M10-60-D0-SK | 100 | M 10 | 60 | 70.5 | 9 | - | 20.5 | 17 | 11 | 509 | |
| GN 23-100-M10-60-D1-SK | 100 | M 10 | 60 | 70.5 | - | 3 | 20.5 | 17 | 11 | 551 | |
| GN 23-100-M10-80-D0-SK | 100 | M 10 | 80 | 70.5 | 9 | - | 20.5 | 17 | 11 | 519 | |
| GN 23-100-M10-80-D1-SK | 100 | M 10 | 80 | 70.5 | - | 3 | 20.5 | 17 | 11 | 561 | |
| GN 23-100-M10-100-D0-SK | 100 | M 10 | 100 | 70.5 | 9 | - | 20.5 | 17 | 11 | 530 | |
| GN 23-100-M10-100-D1-SK | 100 | M 10 | 100 | 70.5 | - | 3 | 20.5 | 17 | 11 | 572 | |
| GN 23-100-M12-60-D0-SK | 100 | M 12 | 60 | 70.5 | 9 | - | 20.5 | 17 | 16 | 526 | |
| GN 23-100-M12-60-D1-SK | 100 | M 12 | 60 | 70.5 | - | 3 | 20.5 | 17 | 16 | 568 | |
| GN 23-100-M12-80-D0-SK | 100 | M 12 | 80 | 70.5 | 9 | - | 20.5 | 17 | 16 | 540 | |
| GN 23-100-M12-80-D1-SK | 100 | M 12 | 80 | 70.5 | - | 3 | 20.5 | 17 | 16 | 582 | |
| GN 23-100-M12-100-D0-SK | 100 | M 12 | 100 | 70.5 | 9 | - | 20.5 | 17 | 16 | 555 | |
| GN 23-100-M12-100-D1-SK | 100 | M 12 | 100 | 70.5 | - | 3 | 20.5 | 17 | 16 | 597 | |
| GN 23-100-M12-125-D0-SK | 100 | M 12 | 125 | 70.5 | 9 | - | 20.5 | 17 | 16 | 572 | |
| GN 23-100-M12-125-D1-SK | 100 | M 12 | 125 | 70.5 | - | 3 | 20.5 | 17 | 16 | 614 |
Характеристики
Тип (опорная пластина)
- Тип D0: прецизионно обточенный, без резиновой подкладки
- Тип D1: прецизионно обточенный, с резиновой подкладкой, чёрный цвет
Вариант исполнения винта
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения T: без гайки, лыска под ключ в основании
- Вариант исполнения TK: с гайкой, лыска под ключ в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения V : без гайки, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения VK: с гайкой, с внешним шестигранником сверху, с гранью под ключ в основании
- Вариант исполнения W: с регулируемой муфтой, с закрытой резьбой, с гранью под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина
Нержавеющая сталь AISI 304
Резьбовой стержень
Нержавеющая сталь AISI 303
Шестигранная гайка ISO 4032
Нержавеющая сталь AISI 304
Резиновая подкладка, инкрустрированная
NBR (Пербунан®), твёрдость по Шору А 70
Информация
Регулируемые опоры GN 23 поставляются в смонтированном и в несъемном виде.
Техническая информация
Номинальная нагрузка регулируемых опор
| d1 | d2 | Статическая нагрузка в кН | - | - | - | - |
| - | - | Варианты исполнения резьбового стержня | - | - | - | - |
| - | - | S / SK | T / TK и U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
При размере резьбы винта М10 и выше, статическая нагрузка регулируемых опор GN 23 ограничена за счет допустимого контактного давления регулировочного винта, действующего на основание (при усилии шпильки ≥ 500 N/mm2). Значения, приведённые в таблице (действительны для типа D0 без резиновой прокладки), предполагают чистое нагружение давлением перпендикулярно опорной пластине. Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, приводят к более низкой несущей способности регулировочного шпинделя и должны быть приняты во внимание.
Приведённые подробные данные по сопротивлению являются необязательными ориентировочными значениями, не предполагающими какой-либо ответственности. Они не представляют собой никакой гарантии и не гарантируют качество.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
Варианты исполнения резьбового стержня
| Варианты исполнения резьбового стержня | ||
 |  |  |
| S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12 | T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 | U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24, M 30 |
 |  |  |
| V / VK: внешний шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 | W: закрытая резьба и лыска под ключ в основании при d2 M 16, M 20, M 24 | X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20 |
