Серия GN 212
GN 212-ST
Натяжные рычаги
Сталь / нержавеющая сталь
Сталь
Исполнения серии GN 212
Изображения

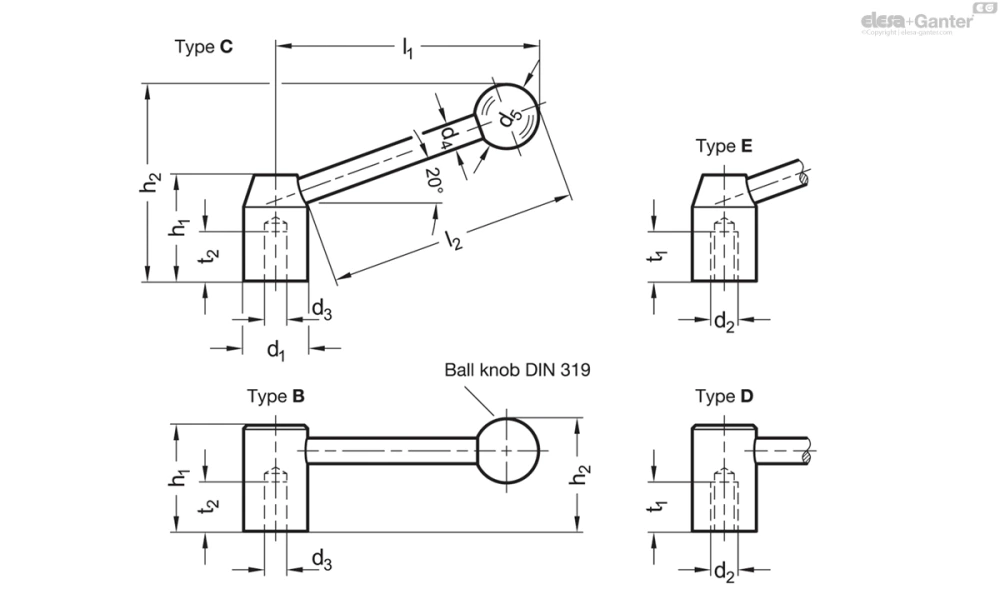

Схемы
GN 212-ST
Таблица моделей — Натяжные рычаги
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 212-22-B10-C | 22 | - | B 10 | 8 | 20 | 37 | 67 | 89.5 | 85 | 15 | - | 114 | |
| GN 212-25-B12-C | 25 | - | B 12 | 10 | 25 | 42 | 76 | 100.5 | 95 | 18 | - | 174 | |
| GN 212-28-B12-C | 28 | - | B 12 | 12 | 30 | 47 | 87 | 114 | 108 | 18 | - | 275 | |
| GN 212-32-B16-C | 32 | - | B 16 | 12 | 32 | 52 | 98 | 133 | 126 | 23 | - | 349 | |
| GN 212-36-B16-C | 36 | - | B 16 | 14 | 35 | 58 | 108 | 146 | 138 | 24 | - | 550 | |
| GN 212-40-B20-C | 40 | - | B 20 | 16 | 40 | 64 | 120 | 162.5 | 154 | 27 | - | 727 | |
| GN 212-22-M10-E | 22 | M 10 | - | 8 | 20 | 37 | 67 | 89.5 | 85 | 15 | - | 118 | |
| GN 212-25-M12-E | 25 | M 12 | - | 10 | 25 | 42 | 76 | 100.5 | 95 | 18 | - | 181 | |
| GN 212-28-M12-E | 28 | M 12 | - | 12 | 30 | 47 | 87 | 114 | 108 | 18 | - | 276 | |
| GN 212-32-M16-E | 32 | M 16 | - | 12 | 32 | 52 | 98 | 133 | 126 | 23 | - | 358 | |
| GN 212-36-M16-E | 36 | M 16 | - | 14 | 35 | 58 | 108 | 146 | 138 | 24 | - | 525 | |
| GN 212-40-M20-E | 40 | M 20 | - | 16 | 40 | 64 | 120 | 162.5 | 154 | 27 | - | 709 | |
| GN 212-22-B10-B | 22 | - | B 10 | 8 | 20 | 37 | 40.5 | 96 | 85 | - | 19 | 127 | |
| GN 212-25-B12-B | 25 | - | B 12 | 10 | 25 | 42 | 47 | 107.5 | 95 | - | 21 | 195 | |
| GN 212-28-B12-B | 28 | - | B 12 | 12 | 30 | 47 | 53 | 122 | 108 | - | 23 | 294 | |
| GN 212-32-B16-B | 32 | - | B 16* | 12 | 32 | 52 | 59 | 142 | 126 | - | 28 | 382 | |
| GN 212-36-B16-B | 36 | - | B 16* | 14 | 35 | 58 | 64.5 | 156 | 138 | - | 28 | 561 | |
| GN 212-40-B20-B | 40 | - | B 20 | 16 | 40 | 64 | 72 | 174 | 154 | - | 30 | 778 | |
| GN 212-22-M10-D | 22 | M 10 | - | 8 | 20 | 37 | 40.5 | 96 | 85 | - | 19 | 129 | |
| GN 212-25-M12-D | 25 | M 12 | - | 10 | 25 | 42 | 47 | 107.5 | 95 | - | 21 | 203 | |
| GN 212-28-M12-D | 28 | M 12 | - | 12 | 30 | 47 | 53 | 122 | 108 | - | 23 | 296 | |
| GN 212-32-M16-D | 32 | M 16* | - | 12 | 32 | 52 | 59 | 142 | 126 | - | 28 | 385 | |
| GN 212-36-M16-D | 36 | M 16 | - | 14 | 35 | 58 | 64.5 | 156 | 138 | - | 28 | 503 | |
| GN 212-40-M20-D | 40 | M 20* | - | 16 | 40 | 64 | 72 | 174 | 154 | - | 30 | 700 |
Характеристики
Типы
- Тип C: наклонная ручка с отверстием без резьбы
- Тип E: угловая ручка с резьбой
- Тип B: прямая ручка с отверстием без резьбы
- Тип D: прямая ручка с резьбой
Втулка / вал
- Сталь
- Чернение
- Нержавеющая сталь AISI 303 NI
- Матовая отделка, дробеструйная обработка
Шариковые ручки DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Информация
Ручки GN 212 можно использовать как прижимные элементы и как рычаги.
Техническая информация
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
- Характеристики нержавеющей стали
