Серия GN 212
GN 212-NI
Натяжные рычаги
Сталь / нержавеющая сталь
Нержавеющая сталь
Исполнения серии GN 212
Изображения

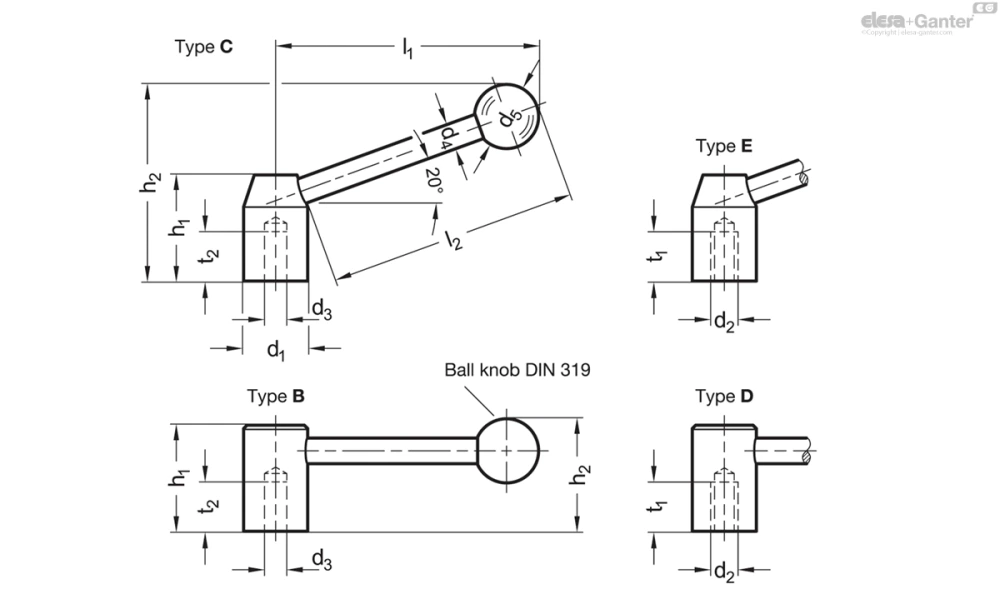

Схемы
GN 212-NI
Таблица моделей — Натяжные рычаги
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 212-22-M8-E-NI | 22 | M 8 | 8 | 20 | 37 | 67 | 89.5 | 85 | 18 | 83 | |
| GN 212-25-M10-E-NI | 25 | M 10 | 10 | 25 | 42 | 76 | 100.5 | 95 | 18 | 186 | |
| GN 212-28-M12-E-NI | 28 | M 12 | 12 | 30 | 47 | 87 | 114 | 108 | 20 | 276 | |
| GN 212-32-M16-E-NI | 32 | M 16 | 12 | 32 | 52 | 98 | 133 | 126 | 25 | 358 |
Характеристики
Типы
- Тип C: наклонная ручка с отверстием без резьбы
- Тип E: угловая ручка с резьбой
- Тип B: прямая ручка с отверстием без резьбы
- Тип D: прямая ручка с резьбой
Втулка / вал
- Сталь
- Чернение
- Нержавеющая сталь AISI 303 NI
- Матовая отделка, дробеструйная обработка
Шариковые ручки DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Информация
Ручки GN 212 можно использовать как прижимные элементы и как рычаги.
Техническая информация
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
- Характеристики нержавеющей стали
Вопрос о продукции
Спросите о серии GN 212-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
