Серия GN 211
GN 211-V
Рычаги управления
Сталь
С квадратным отверстием DIN 79
Исполнения серии GN 211
Изображения

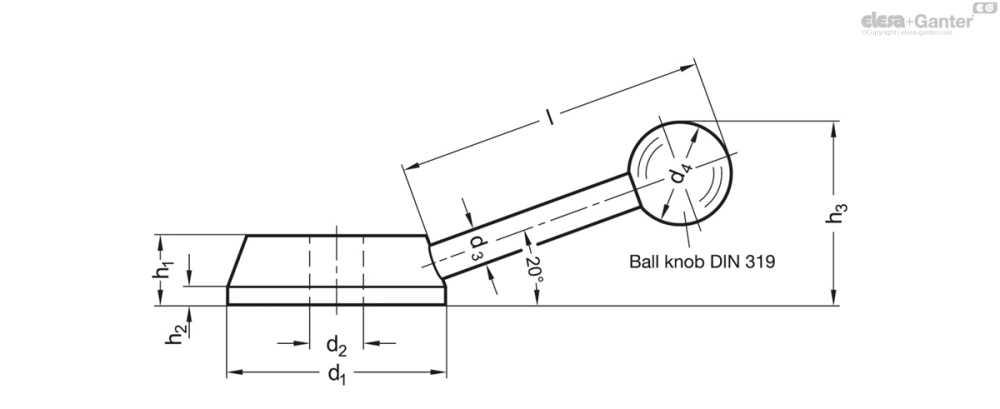

Схемы
GN 211-V
Таблица моделей — Рычаги управления
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 211-50-V12 | 50 | V 12 | 8 | 20 | 17 | 5 | 45 | 82 | 238 | |
| GN 211-55-V14 | 55 | V 14 | 10 | 25 | 18 | 5 | 52 | 96 | 321 | |
| GN 211-65-V16 | 65 | V 16 | 12 | 30 | 20 | 5 | 60 | 110 | 509 | |
| GN 211-80-V20 | 80 | V 20 | 14 | 35 | 24 | 6 | 74 | 138 | 928 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием DIN 79
Втулка / вал
Сталь
Чернение
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Информация
Рычаги управления GN 211 могут быть дополнены оконечными элементами, ограничителями вращения и т. п. ввиду их сравнительно большого диаметра ступицы.
В качестве фиксаторов могут использоваться пружинные и стопорные штифты.
