Серия GN 211
GN 211-K
Рычаги управления
Сталь
Со шпоночным пазом DIN 6885-1 P9
Исполнения серии GN 211
Изображения

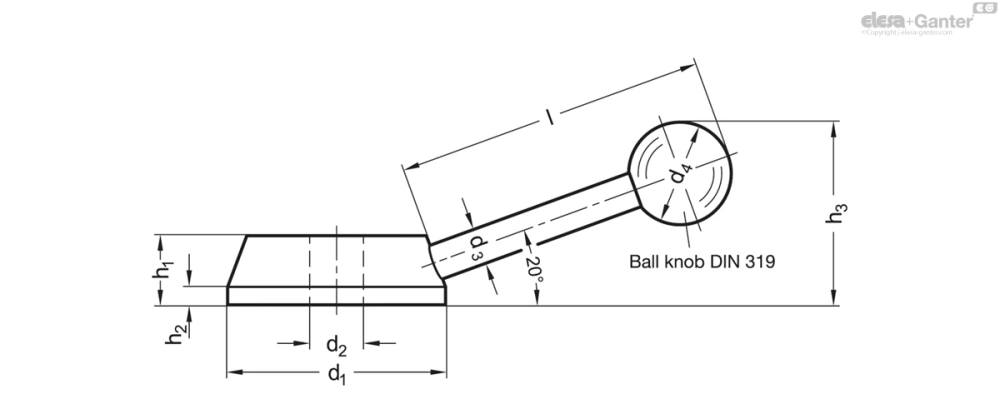

Схемы
GN 211-K
Таблица моделей — Рычаги управления
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 211-50-K12 | 50 | K 12 | 8 | 20 | 17 | 5 | 45 | 82 | 240 | |
| GN 211-55-K14 | 55 | K 14 | 10 | 25 | 18 | 5 | 52 | 96 | 316 | |
| GN 211-65-K16 | 65 | K 16 | 12 | 30 | 20 | 5 | 60 | 110 | 515 | |
| GN 211-80-K20 | 80 | K 20 | 14 | 35 | 24 | 6 | 74 | 138 | 950 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием DIN 79
Втулка / вал
Сталь
Чернение
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Информация
Рычаги управления GN 211 могут быть дополнены оконечными элементами, ограничителями вращения и т. п. ввиду их сравнительно большого диаметра ступицы.
В качестве фиксаторов могут использоваться пружинные и стопорные штифты.
Техническая информация
Вопрос о продукции
Спросите о серии GN 211-K — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
