Фиксаторы положения

Упрощённые фиксаторы положения GN 200 предусмотрены взамен сложных фиксаторов положения и предохранительных механизмов, таких как рычаги с выемками, стопорные механизмы, стопорные штифты и иные крепёжные элементы.

Помимо стандартной шкалы (Тип АS), ручка управления может поставляться с любым типом шкалы. В таких случаях рекомендуется использовать хромированную модель с матовой отделкой, поскольку цветовой контраст является более выраженным. (Вариант исполнения из стали ST)

Для ознакомления с дизайном, положением и последовательностью нумерации см. схему для кольцевых шкал в бланке заказа «Как заказать деления» .

• Специальные деления (см. «Как заказать деления» )

• «Как заказать деления»
• Основные допуски по стандартам ISO
• Характеристики нержавеющей стали

Фиксаторы положения могут использоваться для регулировки валов или шпинделей с углом вращения 6º (или нескольких из них) и впоследствии для фиксации их от вращения путём задействования насечки.

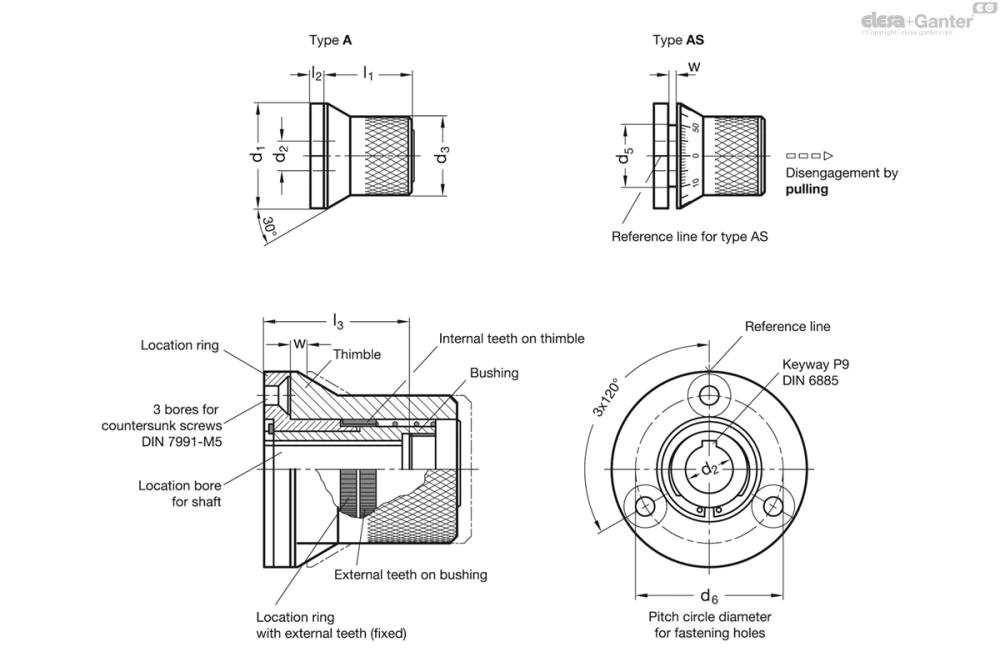

Фиксатор положения представляет собой автономное устройство со всеми элементами регулировки и фиксации, установленными в максимально ограниченном пространстве. Он состоит из трёх основных частей:

• Втулка присоединяется к валу через шпоночный паз или поперечный штифт.
• Установочное кольцо остаётся неподвижным; оно размещается на втулке и крепится к машине 3 винтами с потайной головкой (например, DIN 7991-M5).
• Гильза соединяет неподвижное установочное кольцо и регулируемый вал

В случае фиксации внутренние зубья на гильзе (60 зубьев) одновременно сцепляются с внешними зубьями как неподвижного установочного кольца, так и втулки, присоединённой к валу. Для регулировки вала гильза преодолевает давление пружины, отсоединяясь от установочного кольца. Однако гильза остаётся соединённой жёсткой связью с валом через наружные зубья на втулке. Регулировка вала осуществляется поворотом гильзы.

Число зубцов (60) обеспечивает точное деление полного оборота вала на 2, 3, 4, 5, 6, 10, 12, 15, 20 и 30 равных частей Простой метод обеспечивает вращение вала на только на определенный угол, например, каждые 120°. Для этого в основание вставляется выступающий штифт, а во внешнем корпусе в требуемых положениях высверливаются ответные отверстия, благодаря чему фиксация происходит только при попадании штифта в отверстие (см. примеры монтажа). В данном соединении может быть предусмотрен некоторый зазор, поскольку штифт лишь ограничивает перемещение вала, тогда как точная его фиксация осуществляется зубчатым механизмом.

Для регулировки при помощи шпинделя с резьбовым концом рекомендуется задать шаг резьбы 1,5 мм по стандартной шкале с 60 делениями шкалы (тип AS) : 1 деление = 0,025 мм.

Зацепление обеспечивает более точную и неизнашиваемую фиксацию, чем отдельные установочные штифты.

Если в ходе регулировки необходимо преодолеть очень большой крутящий момент, разблокировка и блокировка являются более сложными по причине низкого люфта по отношению к трению в боковых профилях зубьев. В таком случае рекомендуется использовать ручки рычажного типа GN 215.
