Серия EGK.SOFT

EGK.SOFT

Круглые поворотные рукоятки

подходят для операций нажатия

Таблица (PDF)

EGK.SOFT

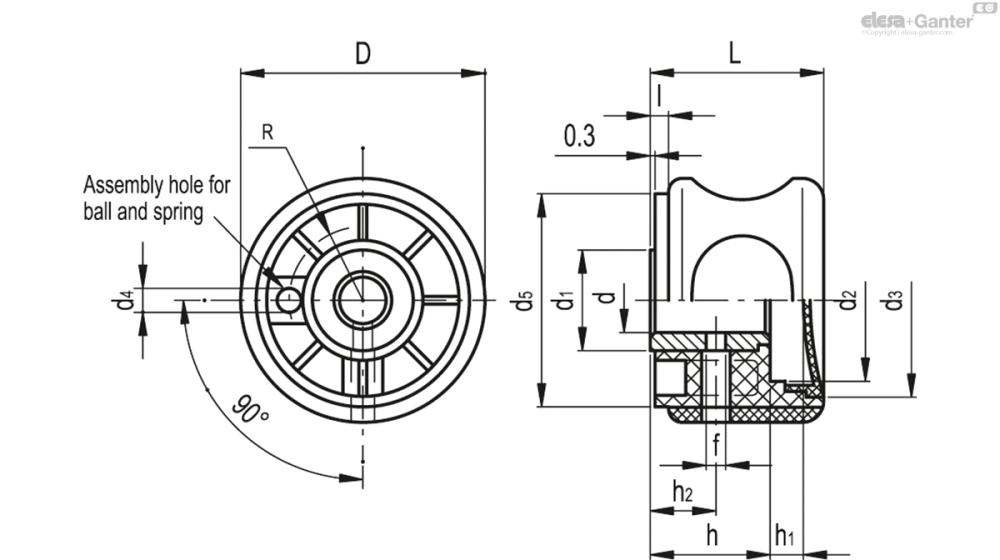

Таблица моделей — Круглые поворотные рукоятки

EGK.SOFT

Артикул	Описание	D	dH₇	L	l	d₁	d₂	d₃	d₄	d₅	h	h₁	h₂	f	R	Вес (г)
215161-C1	EGK.50-A10-SOFT-C1	50	10	38	3.5	22	28	40	4.2	43	22	12	14	4	15	96
215161-C2	EGK.50-A10-SOFT-C2	50	10	38	3.5	22	28	40	4.2	43	22	12	14	4	15	96
215161-C3	EGK.50-A10-SOFT-C3	50	10	38	3.5	22	28	40	4.2	43	22	12	14	4	15	96
215161-C4	EGK.50-A10-SOFT-C4	50	10	38	3.5	22	28	40	4.2	43	22	12	14	4	15	96
215161-C5	EGK.50-A10-SOFT-C5	50	10	38	3.5	22	28	40	4.2	43	22	12	14	4	15	96
215161-C6	EGK.50-A10-SOFT-C6	50	10	38	3.5	22	28	40	4.2	43	22	12	14	4	15	96
215161-C17	EGK.50-A10-SOFT-C17	50	10	38	3.5	22	28	40	4.2	43	22	12	14	4	15	96
215181-C1	EGK.63-A12-SOFT-C1	63	12	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	166
215181-C2	EGK.63-A12-SOFT-C2	63	12	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	166
215181-C3	EGK.63-A12-SOFT-C3	63	12	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	166
215181-C4	EGK.63-A12-SOFT-C4	63	12	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	166
215181-C5	EGK.63-A12-SOFT-C5	63	12	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	166
215181-C6	EGK.63-A12-SOFT-C6	63	12	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	166
215181-C17	EGK.63-A12-SOFT-C17	63	12	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	166

EGK-SST-SOFT

Артикул	Описание	D	dH₇	L	l	d₁	d₂	d₃	d₄	d₅	h	h₁	h₂	f	R	Вес (г)
215189-C1	EGK.50-SST-6-SOFT-C1	50	6	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215189-C2	EGK.50-SST-6-SOFT-C2	50	6	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215189-C3	EGK.50-SST-6-SOFT-C3	50	6	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215189-C4	EGK.50-SST-6-SOFT-C4	50	6	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215189-C5	EGK.50-SST-6-SOFT-C5	50	6	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215189-C6	EGK.50-SST-6-SOFT-C6	50	6	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215189-C17	EGK.50-SST-6-SOFT-C17	50	6	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215191-C1	EGK.50-SST-8-SOFT-C1	50	8	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215191-C2	EGK.50-SST-8-SOFT-C2	50	8	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215191-C3	EGK.50-SST-8-SOFT-C3	50	8	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215191-C4	EGK.50-SST-8-SOFT-C4	50	8	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215191-C5	EGK.50-SST-8-SOFT-C5	50	8	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215191-C6	EGK.50-SST-8-SOFT-C6	50	8	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215191-C17	EGK.50-SST-8-SOFT-C17	50	8	38	3.5	22	28	40	4.2	43	22	12	14	4	15	94
215196-C1	EGK.63-SST-10-SOFT-C1	63	10	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	167
215196-C2	EGK.63-SST-10-SOFT-C2	63	10	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	167
215196-C3	EGK.63-SST-10-SOFT-C3	63	10	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	167
215196-C4	EGK.63-SST-10-SOFT-C4	63	10	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	167
215196-C5	EGK.63-SST-10-SOFT-C5	63	10	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	167
215196-C6	EGK.63-SST-10-SOFT-C6	63	10	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	167
215196-C17	EGK.63-SST-10-SOFT-C17	63	10	44	3.5	26	42	49.5	6.2	55	30	9	16	5	19	167

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокостойкий технополимер с покрытием “soft-touch” из термопластичного эластомера (TPE), серо-чёрный цвет, матовая отделка.

Центральный колпачок

ECB.G: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

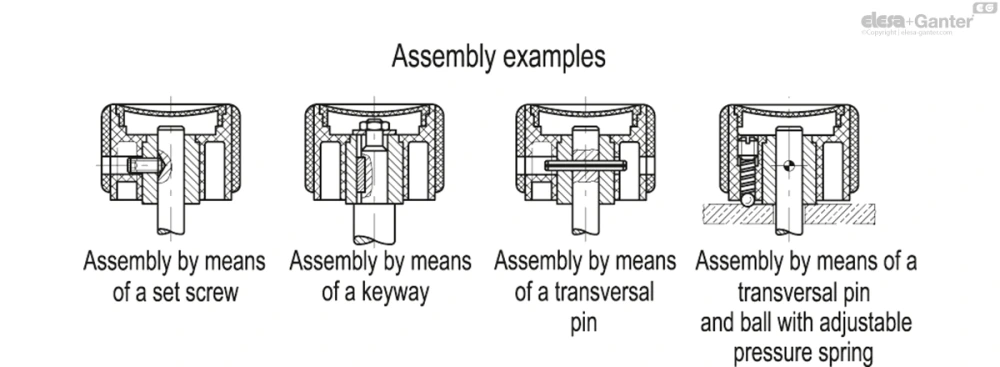

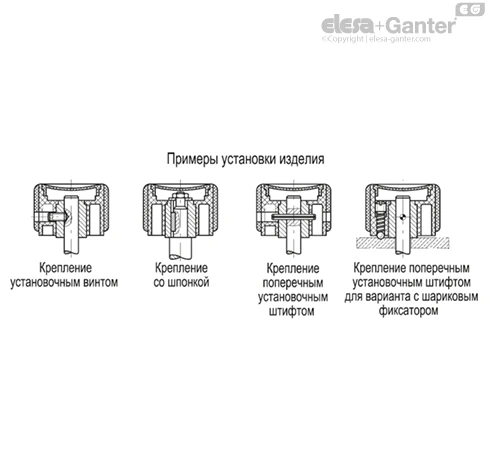

Сборка с помощью шпоночного паза или поперечного штифта в полуобработанном отверстии f или с помощью установочного винта (повторно просверлить и нарезать резьбу в отверстии f).

EGK.SOFT: втулка из воронёной стали, развёрнутое отверстие H7.

EGK-SST-SOFT: Втулка из нержавеющей стали AISI 304, развернутое отверстие H7.

Общая информация

Особенности и области применения

Специальная форма ручки с четырьмя углублениямив корпусе и покрытие из эластомера "soft-touch" обеспечивают лучший захват во время нажатия даже при наличии масел, жира и пота от рук. Особенно подходит для тренажеров, вспомогательных средств для инвалидов, приспособлений и машин для садоводства и высокоточных инструментов.

Аксессуары по запросу

MS.: Шарик и пружина для нажимного действия должны быть установлены в монтажное отверстие.
ECB.G: центральный колпачок из армированного стекловолокном технополимера на основе полиамида (PA), цветовая палитра Elecolors, матовая отделка, сборка путём плотной посадки (см. таблицу).
