Кольцевые шкалы

Сталь, матовая хромированная, вспомогательные принадлежности для комплектов шкал

Кольцевые шкалы

Таблица (PDF)

GN 264

Таблица моделей — Кольцевые шкалы

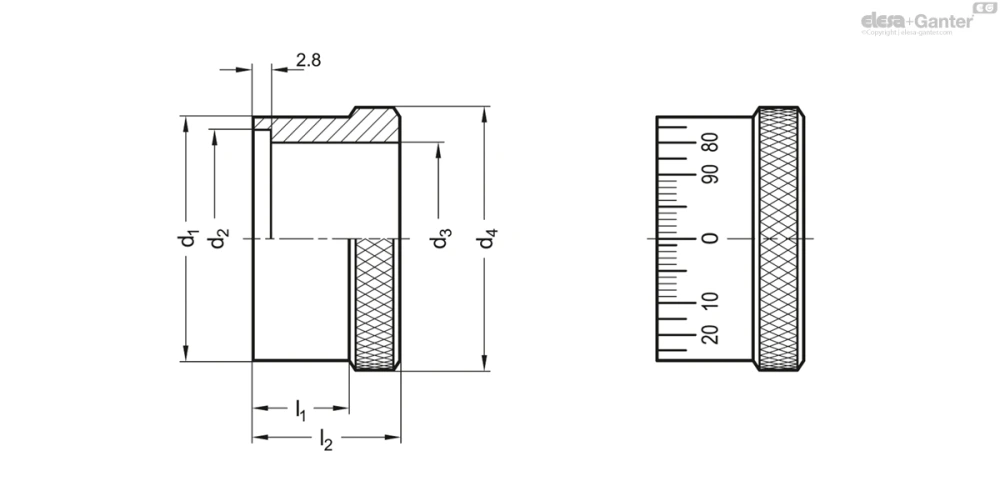

Артикул	d₁	d₂	d_3H7	d₄	l₁	l₂	Комплект для масштабирования состоит из : 1 кольцевой шкалы 2 втулок с заплечиком	Комплект для масштабирования состоит из : 1 кольцевой шкалы 3 плоских пружин	Вес (г)
GN 264-30-MCR	30	27	24	33	16	23.7	GN 268-24-K...	GN 374-0.3-10	49
GN 264-30-MCRS	30	27	24	33	16	23.7	GN 268-24-K...	GN 374-0.3-10	49
GN 264-40-MCR	40	36	32	43	16	23.7	GN 268-32-K...	GN 374-0.4-10	86
GN 264-40-MCRS	40	36	32	43	16	23.7	GN 268-32-K...	GN 374-0.4-10	86
GN 264-60-MCR	60	55	50	63	16	25.7	GN 268-50-K...	GN 374-0.6-10	177
GN 264-60-MCRS	60	55	50	63	16	25.7	GN 268-50-K...	GN 374-0.6-10	177
GN 264-80-MCR	80	75	68	83	16	25.7	GN 268-68-K...	GN 374-0.8-10	282
GN 264-80-MCRS	80	75	68	83	16	25.7	GN 268-68-K...	GN 374-0.8-10	282

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип MCR: матовая хромированная поверхность
Тип MCRS: матовая хромированная поверхность, стандартная шкала с делением 0...90, 100 делений согласно схеме шкалы d₁/100 A RA 0-10-20...90/10

Сталь

Опора шкалы d₁, прошедшая прецизионное точение

Матовая хромированная поверхность, без шкалы MCR

Матовая хромированная поверхность, со стандартной шкалой MCRS

С лазерной гравировкой шкалы, чёрная, со спуском

Информация

Кольцевые шкалы GN 264 могут поставляться с любым типом делений. Схему заказа шкал необходимо использовать для конфигурации линий, шагов цифр, положения цифр и последовательности цифр любой шкалы.
