Серия GN 1804.1
GN 1804.1-ST
Контргайки со шлицами
Сталь / нержавеющая сталь, автоблокировка, с полиамидной вставкой
Сталь
Исполнения серии GN 1804.1
Изображения

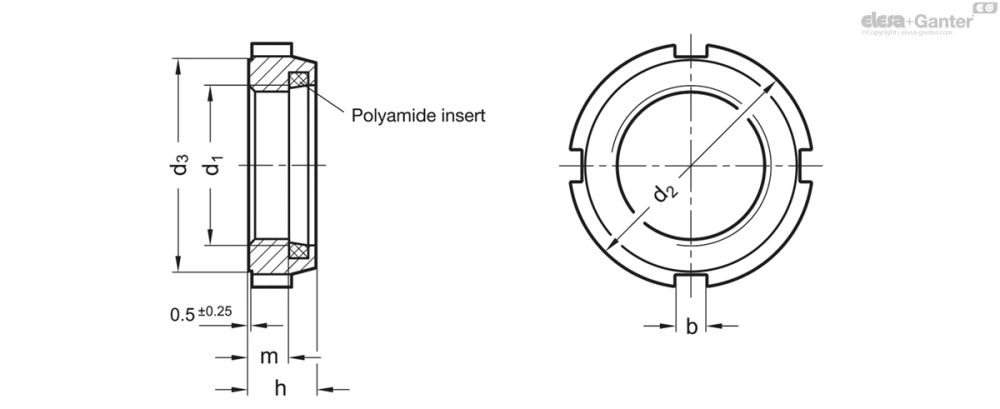

Схемы
GN 1804.1-ST
Таблица моделей — Контргайки со шлицами
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 1804.1-M10x0,75 | M 10 x 0.75 | 18 | 15 | 3 | 7.5 | 4.5 | 4 | DIN 1810-A16-20 | 6 | |
| GN 1804.1-M10x1 | M 10 x 1 | 18 | 15 | 3 | 7.6 | 4.4 | 4 | DIN 1810-A16-20 | 7 | |
| GN 1804.1-M12x1 | M 12 x 1 | 21 | 18 | 3 | 7.5 | 4.5 | 4 | DIN 1810-A16-20 | 10 | |
| GN 1804.1-M12x1,5 | M 12 x 1.5 | 21 | 18 | 3 | 9.2 | 5.7 | 4 | DIN 1810-A16-20 | 8 | |
| GN 1804.1-M14x1,5 | M 14 x 1.5 | 24 | 21 | 4 | 10.7 | 6 | 4 | DIN 1810-A25-28 | 28 | |
| GN 1804.1-M15x1 | M 15 x 1 | 24 | 21 | 4 | 8.5 | 5.5 | 4 | DIN 1810-A25-28 | 13 | |
| GN 1804.1-M16x1,5 | M 16 x 1.5 | 28 | 24 | 4 | 10.7 | 6 | 4 | DIN 1810-A25-28 | 29 | |
| GN 1804.1-M17x1 | M 17 x 1 | 28 | 24 | 4 | 8.5 | 5.5 | 4 | DIN 1810-A25-28 | 16 | |
| GN 1804.1-M18x1,5 | M 18 x 1.5 | 28 | 24 | 4 | 10.7 | 7.3 | 4 | DIN 1810-A25-28 | 30 | |
| GN 1804.1-M20x1 | M 20 x 1 | 32 | 27 | 4 | 9.5 | 6.5 | 4 | DIN 1810-A30-32 | 24 | |
| GN 1804.1-M20x1,5 | M 20 x 1.5 | 32 | 27 | 4 | 9.6 | 6 | 4 | DIN 1810-A30-32 | 31 | |
| GN 1804.1-M22x1,5 | M 22 x 1.5 | 38 | 33 | 5 | 12.7 | 7 | 4 | DIN 1810-A40-42 | 44 | |
| GN 1804.1-M24x1,5 | M 24 x 1.5 | 38 | 33 | 5 | 10.7 | 6.2 | 4 | DIN 1810-A40-42 | 37 | |
| GN 1804.1-M25x1,5 | M 25 x 1.5 | 38 | 33 | 5 | 10.5 | 6.5 | 4 | DIN 1810-A40-42 | 36 | |
| GN 1804.1-M28x1,5 | M 28 x 1.5 | 44 | 38 | 5 | 11.2 | 6.9 | 4 | DIN 1810-A45-50 | 52 | |
| GN 1804.1-M30x1,5 | M 30 x 1.5 | 44 | 38 | 5 | 11 | 6.5 | 4 | DIN 1810-A45-50 | 45 | |
| GN 1804.1-M32x1,5 | M 32 x 1.5 | 50 | 44 | 5 | 11.2 | 6.6 | 4 | DIN 1810-A45-50 | 68 | |
| GN 1804.1-M35x1,5 | M 35 x 1.5 | 50 | 44 | 5 | 11 | 7 | 4 | DIN 1810-A45-50 | 58 | |
| GN 1804.1-M38x1,5 | M 38 x 1.5 | 53 | 47 | 5 | 12.2 | 6.6 | 4 | DIN 1810-A52-55 | 68 | |
| GN 1804.1-M40x1,5 | M 40 x 1.5 | 56 | 50 | 6 | 12 | 8.2 | 4 | DIN 1810-A58-62 | 78 | |
| GN 1804.1-M42x1,5 | M 42 x 1.5 | 62 | 55 | 6 | 15.2 | 10.6 | 4 | DIN 1810-A58-62 | 150 | |
| GN 1804.1-M45x1,5 | M 45 x 1.5 | 62 | 55 | 6 | 12 | 8.2 | 4 | DIN 1810-A58-62 | 74 | |
| GN 1804.1-M50x1,5 | M 50 x 1.5 | 68 | 61 | 6 | 13 | 8.5 | 4 | DIN 1810-A68-75 | 102 | |
| GN 1804.1-M55x2 | M 55 x 2 | 75 | 68 | 7 | 13.5 | 8.5 | 6 | DIN 1810-A68-75 | 141 | |
| GN 1804.1-M60x2 | M 60 x 2 | 80 | 73 | 7 | 13.5 | 8.5 | 6 | DIN 1810-A80-90 | 148 |
Характеристики
Гайка
- Сталь
- Класс материала 5
- Оцинкованная, воронёная пассивированная
- Нержавеющая сталь AISI 304 NI
Вставка
Пластик, полиамид (PA)
Рабочая температура от -30 °C до +90 °C
Информация
Контргайки со шлицами GN 1804.1 являются самофиксирующимися благодаря полиамидной вставке. Следовательно, они способны также служить в качестве регулировочной гайки и могут быть использованы более одного раза.
Серия резьбы в основном соответствует шлицевым гайкам для роликовых подшипников согласно DIN 981. Дополнительно предлагаемые размеры, перечисленные выше, охватывают типовые и размеры резьбы, используемые в конструкции машин и устройств.
Принадлежности
- DIN 1810 Ключ для круглых шлицевых гаек (см. в таблице номер кода)
Техническая информация
Вопрос о продукции
Спросите о серии GN 1804.1-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
