Серия GN 115-WSK-ZD
GN 115-WSK-ZD-PC
Замки
Эксплуатация с ключами
Стопорное кольцо, порошковое покрытие
Исполнения серии GN 115-WSK-ZD
Изображения

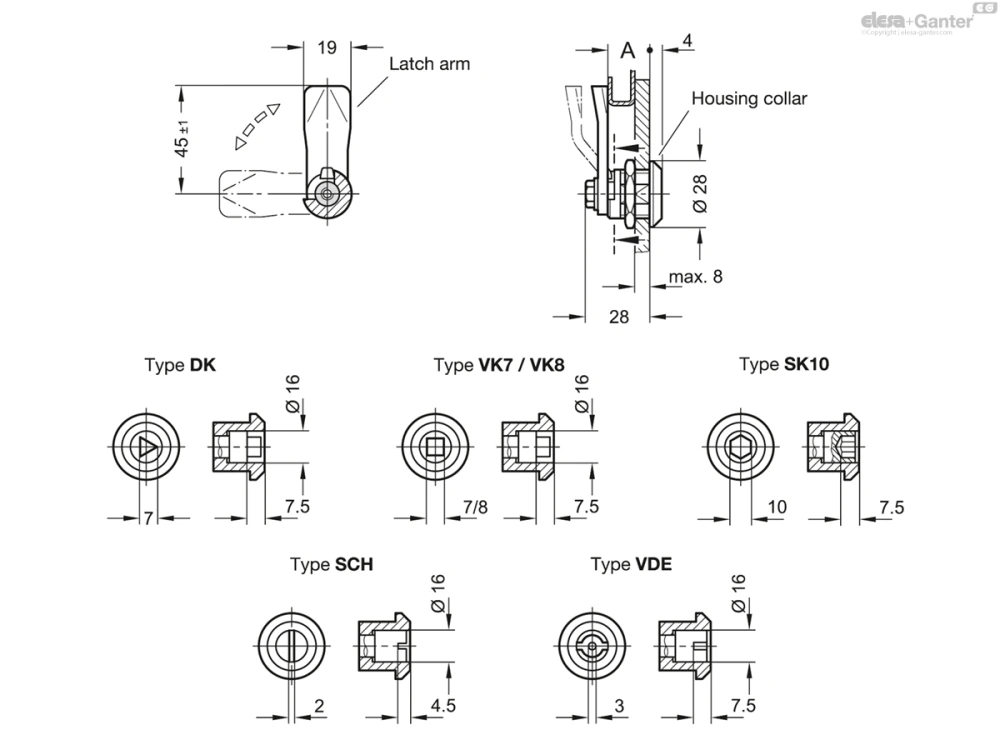

Схемы
GN 115-WSK-ZD-PC
Таблица моделей — Замки
Характеристики
Типы
- Тип DK: с треугольным шпинделем
- Тип VK7: с квадратным шпинделем
- Тип VK8: с квадратным шпинделем
- Тип SCH: с пазом
- Тип VDE: с двойной бородкой
- Тип SK10: с шестигранником
Корпус замка
Цинк, литьё под давлением
- Стопорное кольцо, хромирование
- Стопорное кольцо, порошковое покрытие
черный цвет, RAL 9005, текстурированная отделка SW
Другие компоненты
Оцинкованная сталь, с голубой пассивацией
Класс защиты IP 65
Информация
Замки GN 115-WSK-ZD закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери.
Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм.
Замки GN 115-WSK-ZD поставляются со свободно закрытым рычагом замка.
Аксессуары
По запросу
- Другие операции
Техническая информация
Инструкции по сборке и монтажу
Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.
