Серия GN 115.8-WOE-NL-SST

GN 115.8-WOE-NL-SST-SG

Крючковидные замки

Нержавеющая сталь, с элементами управления, не запирающийся

Со звездообразной ручкой

Таблица (PDF)

Исполнения серии GN 115.8-WOE-NL-SST

GN 115.8-WOE-NL-SST-HGN

Крючковидные замки

Нержавеющая сталь, с элементами управления, не запирающийся

GN 115.8-WOE-NL-SST-KGN

Крючковидные замки

Нержавеющая сталь, с элементами управления, не запирающийся

GN 115.8-WOE-NL-SST-SG

Крючковидные замки

Нержавеющая сталь, с элементами управления, не запирающийся

GN 115.8-WOE-NL-SST-SKN

Крючковидные замки

Нержавеющая сталь, с элементами управления, не запирающийся

GN 115.8-WOE-NL-SST-STN

Крючковидные замки

Нержавеющая сталь, с элементами управления, не запирающийся

GN 115.8-WOE-NL-SST-SG

Таблица моделей — Крючковидные замки

Артикул	Длина крюка A	d	h	Вес (г)	В корзину
GN 115.8-SG-18-H1-N-1	18	28	4	90
GN 115.8-SG-18-H1-N-2	18	28	4	136

3D-модель Технические данные (PDF)

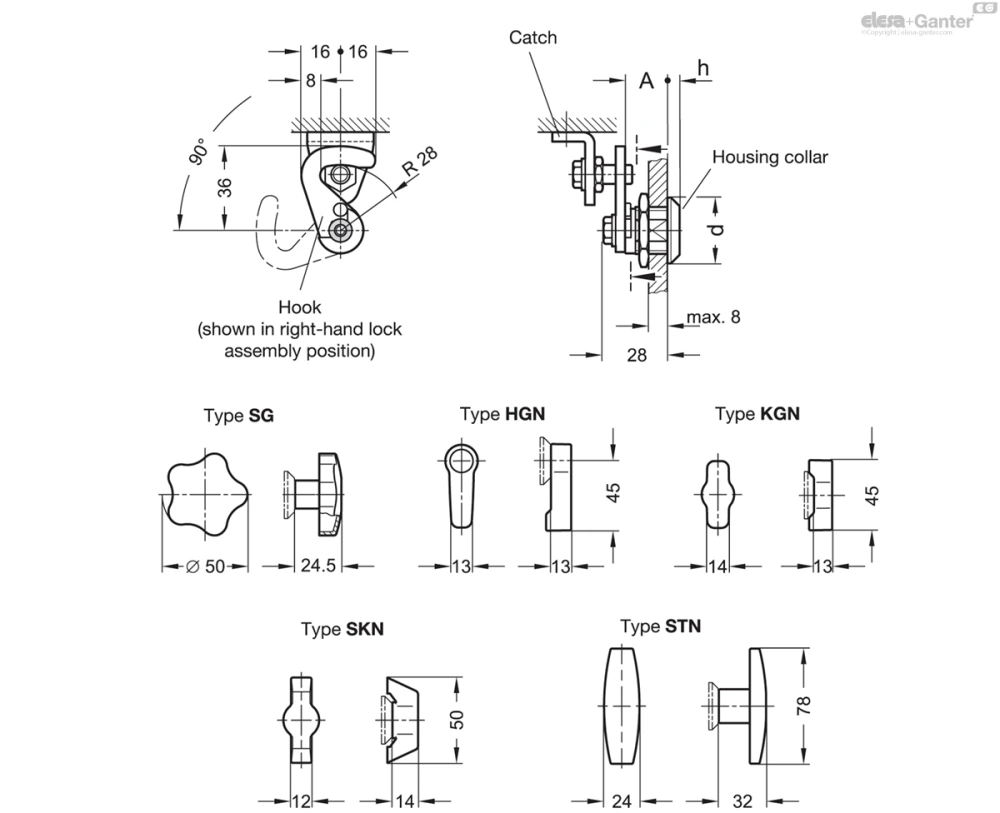

Характеристики

Типы

Тип SG: со звездообразной ручкой
Тип KGN: с лепестковой поворотной ручкой
Тип HGN: с рычагом
Тип SKN: с лепестковой поворотной ручкой
Тип STN: с Т-образной ручкой

Вариант исполнения крючка

H1: радиус поворота R=28

Артикул

№ 1: без кронштейна замка
№ 2: с кронштейном замка

Корпус замка

Нержавеющая сталь N

AISI 303 для типа SG / KGN / HGN
AISI 316 для типа SKN / STN

Элемент управления

Нержавеющая сталь AISI 304 для типа SG

Тянутый листовой металл / сварная втулка

Нержавеющая сталь AISI CF-8 для типа KGN / HGN

Нержавеющая сталь AISI 316 для типа SKN / STN

Другие компоненты

Нержавеющая сталь AISI 304

Информация

Крючковидные замки GN 115.8-WOE-NL-SST с крючком и фиксатором в основном используются для раздвижных дверей и створок. Запирающее действие происходит в радиальном направлении к оси вращения, что обеспечивает широкое разнообразие различных применений.

Крючковидные замки GN 115.8-WOE-NL-SST поставляются со свободновисящим крючком.

По запросу

Крючковидные замки с другой длиной А крючка
Крючок с другим поворотным радиусом R

Техническая информация

Инструкции по сборке и монтажу

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.

При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.

Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп GN 123 для листового металла.

Крючок может крепиться к замку только после установки корпуса замка в дверном полотне.

Болт кронштейна замка может быть перемещен по вертикали в пазу на ± 5 мм, что облегчает приспособление замка на месте установки.

В идеале при фиксации болт должен быть расположен на оси вращения, как показано. Боковое смещение в пределах 4 мм не ухудшает надлежащее функционирование.

Угол вращения крючка, как правило, ограничен 90°.

В зависимости от монтажа контактного штифта, поставляемого в разобранном виде, запирающее действие происходит при повороте влево или вправо.

Без контактного штифта крючок может вращаться на 360°.
