Замки с П-образными ручками для шкафов

Замки с П- образными ручками для шкафов GN 115.7 используются в тех случаях, когда требуется и блокировочный механизм, и ручка. Они закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери.

Доступны замки с разным расстоянием до рычага замка А: от 4 до 50 мм. Замки с П-образными ручками для шкафов GN 115.7 поставляются со свободно закрытым рычагом замка.

П-образная ручка для шкафов со встроенным рычагом замка имеет привлекательный дизайн и представляет экономичное решение.

• GN 119.2Ключи
• GN 120.2Защитные направляющие пластины
• GN 120.3Внутренние ручки для шкафов

• Список типов замков

В зависимости от ситуации, в которой производится монтаж, поворотный диапазон в 90° для рычага замка может быть установлен посредством элемента вставного типа, который может быть установлен в 4 различных позициях.

Это позволяет защелке с ручкой крепиться в любой удобной позиции независимо от поворота, направления блокировки или на узкой стороне двери. Так же возможны последующие изменения поворотного диапазона в 90°.

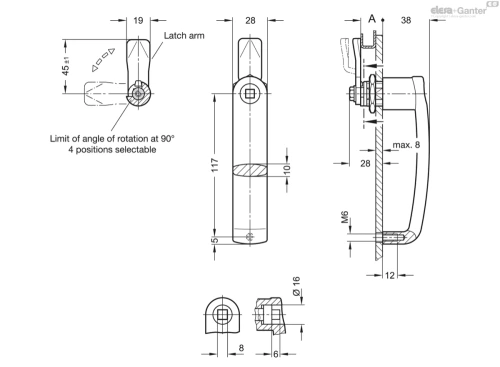

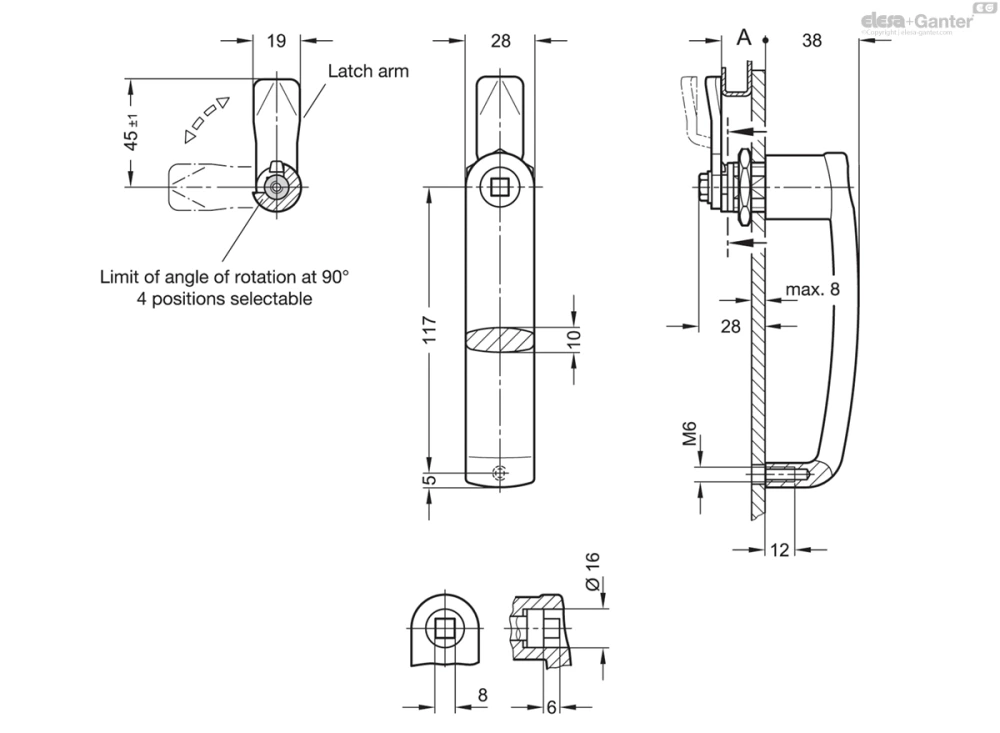

На монтажном чертеже представлены возможные варианты установки элемента вставного типа и итоговый поворотный диапазон в 90°.

Для осуществления монтажа выполните два отверстия в двери, крышке или люке, как показано на одном из монтажных чертежей.

В случае предварительной сборки (П-образная ручка для шкафов, включающая рычаг замка) замок вставляется через отверстие спереди. С обратной стороны надевается и прикручивается монтажная гайка. Со второго конца П-образная ручка для шкафов фиксируется крепёжным винтом M6 (не входит в комплект поставки). И, наконец, оба элемента затягиваются.

При серийном производстве требуемые монтажные отверстия в дверном полотне обычно выполняются пробивкой или лазерной обработкой.
