Серия GN 115.1
GN 115.1
Замки
Небольшой тип, эксплуатация с ключом / с лепестковой поворотной ручкой, с замком или без замка
Стопорное кольцо, хромирование
Исполнения серии GN 115.1
Изображения

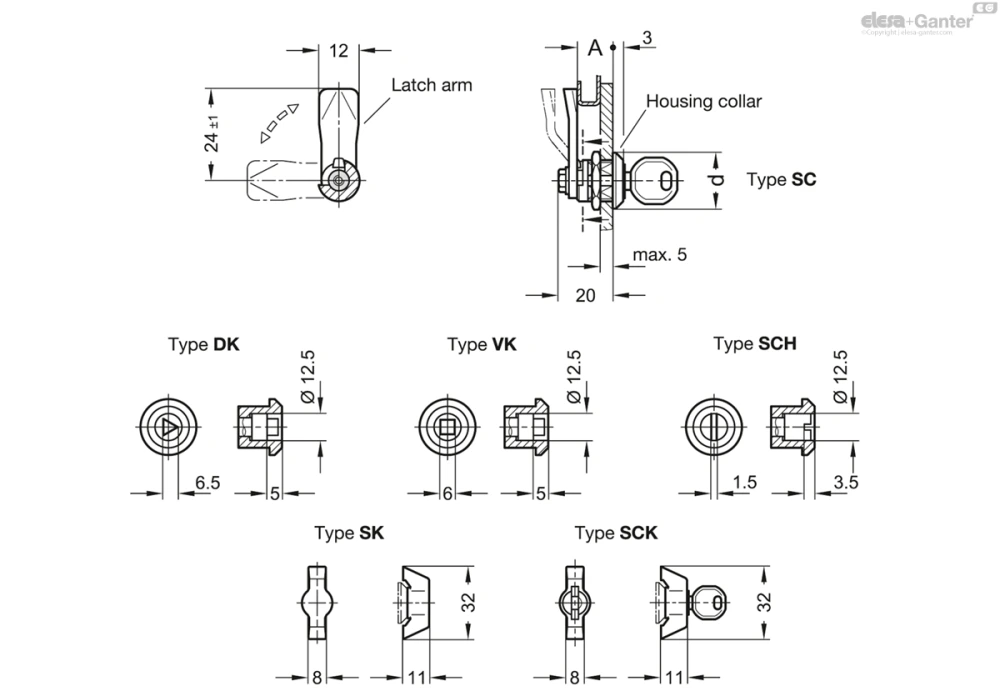

Схемы
GN 115.1
Таблица моделей — Замки
| Артикул |
|
|
|
В корзину |
|---|---|---|---|---|
| GN 115.1-DK-7,5 | 7.5 | 20 | 24 | |
| GN 115.1-VK-7,5 | 7.5 | 20 | 25 | |
| GN 115.1-SCH-7,5 | 7.5 | 20 | 20 | |
| GN 115.1-SK-7,5 | 7.5 | 22 | 50 | |
| GN 115.1-SCK-7,5 | 7.5 | 22 | 58 | |
| GN 115.1-SC-7,5 | 7.5 | 22 | 35 | |
| GN 115.1-DK-13,5 | 13.5 | 20 | 22 | |
| GN 115.1-VK-13,5 | 13.5 | 20 | 25 | |
| GN 115.1-SCH-13,5 | 13.5 | 20 | 26 | |
| GN 115.1-SK-13,5 | 13.5 | 22 | 50 | |
| GN 115.1-SCK-13,5 | 13.5 | 22 | 50 | |
| GN 115.1-SC-13,5 | 13.5 | 22 | 35 | |
| GN 115.1-DK-19,5 | 19.5 | 20 | 25 | |
| GN 115.1-VK-19,5 | 19.5 | 20 | 20 | |
| GN 115.1-SCH-19,5 | 19.5 | 20 | 28 | |
| GN 115.1-SK-19,5 | 19.5 | 22 | 40 | |
| GN 115.1-SCK-19,5 | 19.5 | 22 | 60 | |
| GN 115.1-SC-19,5 | 19.5 | 22 | 35 |
Характеристики
Типы
- Тип DK: с треугольным шпинделем
- Тип VK: с квадратным шпинделем
- Тип SCH: с пазом
- Тип SK: с лепестковой поворотной ручкой

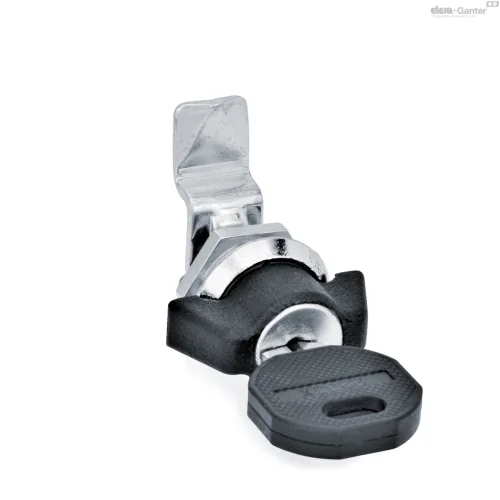

- Тип SCK: с лепестковой поворотной ручкой, запираемой (одинаковый замок)
- Тип SC: с ключом (одинаковый замок)
Корпус замка
Цинк, литьё под давлением
Стопорное кольцо, хромирование
Стопорное кольцо, порошковое покрытие
черный цвет, RAL 9005, текстурированная отделка SW
Лепестковая поворотная ручка
Цинк, литьё под давлением
С пластиковым покрытием
чёрный цвет, RAL 9005, текстурированная отделка
Ключ
Нейзильбер с пластиковой ручкой
Другие компоненты
Оцинкованная сталь, голубая пассивация
Класс защиты IP 65
Тип DK / VK / SCH / SK
Информация
Замки GN 115.1 имеют меньшие размеры, чем стандартные замки GN 115-WOE-ZD, GN 115-WSK-ZD, GN 115-WOE-L, GN 115-WOE-SST или GN 115-WSK-SST что делает их идеальными для применения в ограниченном пространстве или при необходимости неприметности.
Они закрываются поворотом, ограниченным 90°, который перемещает рычаг замка в заблокированное положение за дверную раму. Скосы рычага замка облегчают закрывание двери.
Доступны замки с разным расстоянием до рычага замка А: 7,5 / 13,5 и 19,5 мм.
Запираемые замки (типы SCK и SC) поставляются с 2 ключами. Ключ может быть вынут в обоих конечных положениях. Замок стандартный, поэтому любой замок можно открыть одним и тем же ключом.
Замки GN 115.1 поставляются со свободно закрытым рычагом замка (за исключением типа SC).
Аксессуары
По запросу
- Замок с различными комбинациями
Техническая информация
Инструкции по сборке и монтажу
Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
Будучи установленным, замок проталкивается через проделанное отверстие насквозь. С обратной стороны надевается и прикручивается шестигранная гайка.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп для листового металла.GN 123 для листового металла.
