Серия GN 1130
GN 1130-NI
Подъёмные штифты
Сталь / нержавеющая сталь, самоблокирующийся
Нержавеющая сталь
Исполнения серии GN 1130
Изображения

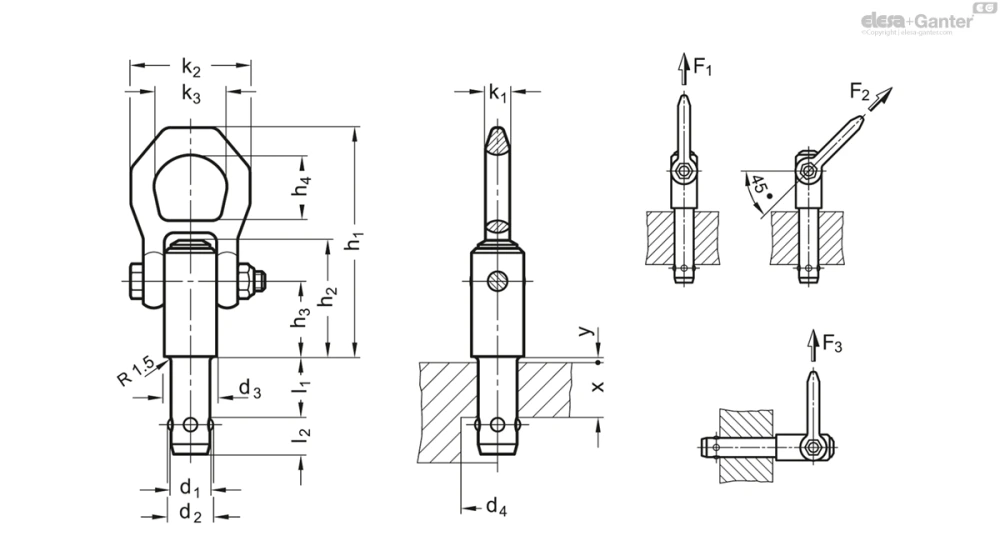

Схемы
GN 1130-NI
Таблица моделей — Подъёмные штифты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
y |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 1130-8-10-NI | 8 | 10 | 9.35 | 21.5 | 9.9 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 8.75 | 5 | 1.5 | 1.5 | 1.2 | 0.5 | 229 | |
| GN 1130-8-15-NI | 8 | 15 | 9.35 | 21.5 | 9.9 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 8.75 | 5 | 1.5 | 1.5 | 1.2 | 0.5 | 228 | |
| GN 1130-8-25-NI | 8 | 25 | 9.35 | 21.5 | 9.9 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 8.75 | 10 | 1.5 | 1.5 | 1.2 | 0.5 | 236 | |
| GN 1130-8-35-NI | 8 | 35 | 9.35 | 21.5 | 9.9 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 8.75 | 20 | 1.5 | 1.5 | 1.2 | 0.5 | 233 | |
| GN 1130-10-15-NI | 10 | 15 | 11.7 | 21.5 | 12.2 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 10.2 | 5 | 1.5 | 2.7 | 2.4 | 2.1 | 233 | |
| GN 1130-10-25-NI | 10 | 25 | 11.7 | 21.5 | 12.2 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 10.2 | 15 | 1.5 | 2.7 | 2.4 | 2.1 | 238 | |
| GN 1130-10-35-NI | 10 | 35 | 11.7 | 21.5 | 12.2 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 10.2 | 25 | 1.5 | 2.7 | 2.4 | 2.1 | 260 | |
| GN 1130-10-50-NI | 10 | 50 | 11.7 | 21.5 | 12.2 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 10.2 | 40 | 1.5 | 2.7 | 2.4 | 2.1 | 255 | |
| GN 1130-12-15-NI | 12 | 15 | 14.2 | 21.5 | 14.7 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 11 | 5 | 1.5 | 3.5 | 3.2 | 2.8 | 242 | |
| GN 1130-12-25-NI | 12 | 25 | 14.2 | 21.5 | 14.7 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 11 | 10 | 1.5 | 3.5 | 3.2 | 2.8 | 253 | |
| GN 1130-12-35-NI | 12 | 35 | 14.2 | 21.5 | 14.7 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 11 | 20 | 1.5 | 3.5 | 3.2 | 2.8 | 260 | |
| GN 1130-12-50-NI | 12 | 50 | 14.2 | 21.5 | 14.7 | 87.5 | 38.5 | 25.7 | 27 | 9.5 | 49 | 30 | 11 | 35 | 1.5 | 3.5 | 3.2 | 2.8 | 268 | |
| GN 1130-16-25-NI | 16 | 25 | 18.6 | 25 | 19.2 | 92.8 | 47.5 | 31 | 27 | 9.5 | 49 | 30 | 15.1 | 10 | 1.5 | 4.8 | 4.5 | 4.1 | 316 | |
| GN 1130-16-50-NI | 16 | 50 | 18.6 | 25 | 19.2 | 92.8 | 47.5 | 31 | 27 | 9.5 | 49 | 30 | 15.1 | 15 | 1.5 | 4.8 | 4.5 | 4.1 | 355 | |
| GN 1130-16-75-NI | 16 | 75 | 18.6 | 25 | 19.2 | 92.8 | 47.5 | 31 | 27 | 9.5 | 49 | 30 | 15.1 | 35 | 1.5 | 4.8 | 4.5 | 4.1 | 398 | |
| GN 1130-20-50-NI | 20 | 50 | 24.5 | 30 | 25 | 114 | 55.9 | 36.5 | 32.6 | 11 | 56 | 36 | 19.7 | 25 | 1.5 | 10 | 8.5 | 6.5 | 398 | |
| GN 1130-20-75-NI | 20 | 75 | 24.5 | 30 | 25 | 114 | 55.9 | 36.5 | 32.6 | 11 | 56 | 36 | 19.7 | 45 | 1.5 | 10 | 8.5 | 6.5 | 398 |
Характеристики
Вариант исполнения из стали
Сталь ST
- Шпилька, хомут
- термообработанный, марганец-фосфатированный
Вариант исполнения из нержавеющей стали
Нержавеющая сталь NI
Шпилька AISI 630
дисперсно-упрочнённый
Хомут AISI 316Ti
Нажимная кнопка
Алюминий, красный цвет, анодированный
пружина
Нержавеющая сталь
Информация
Подъёмные штифты GN 1130 представляют собой несущие элементы, конструкция которых обеспечивает быстрое и лёгкое использование. Нажатие на красную алюминиевую кнопку позволяет разблокировать фиксирующий шарик и перемещать (извлекать и устанавливать) болт, контролирующий натяжение, в удерживающем его отверстии. Хомут поворачивается на угол не менее 180° и снабжён предохранительным фланцем, установленным в качестве защиты от случайного срабатывания. В зависимости от направления тягового усилия шаровой нагруженный болт может свободно вращаться в удерживающем его отверстии на 360°.
При этом не требуются подвешивающие и подъёмные механизмы, постоянно остающиеся на заготовке (например, грузовые петли). Достаточно использовать удерживающие отверстия с d1 H11 с соответствующей прочностью материалов.
Кроме того, имеются удерживающие втулки GN 1132.
Для дополнительных пользовательских инструкций см. инструкцию по эксплуатации, прилагаемую к каждому подъёмному штифту.
Аксессуары
- Удерживающие втулки GN 1132
Техническая информация
Вопрос о продукции
Спросите о серии GN 1130-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
