Серия DIN 580
DIN 580-A4
Рым-болты
Сталь / нержавеющая сталь
Нержавеющая сталь A4
Исполнения серии DIN 580
Изображения

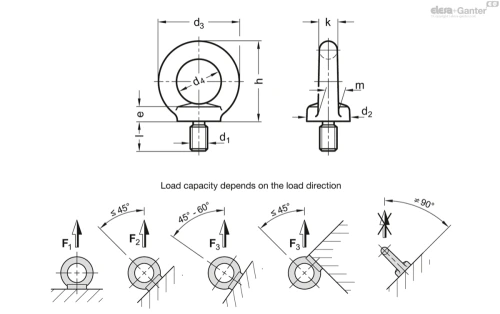

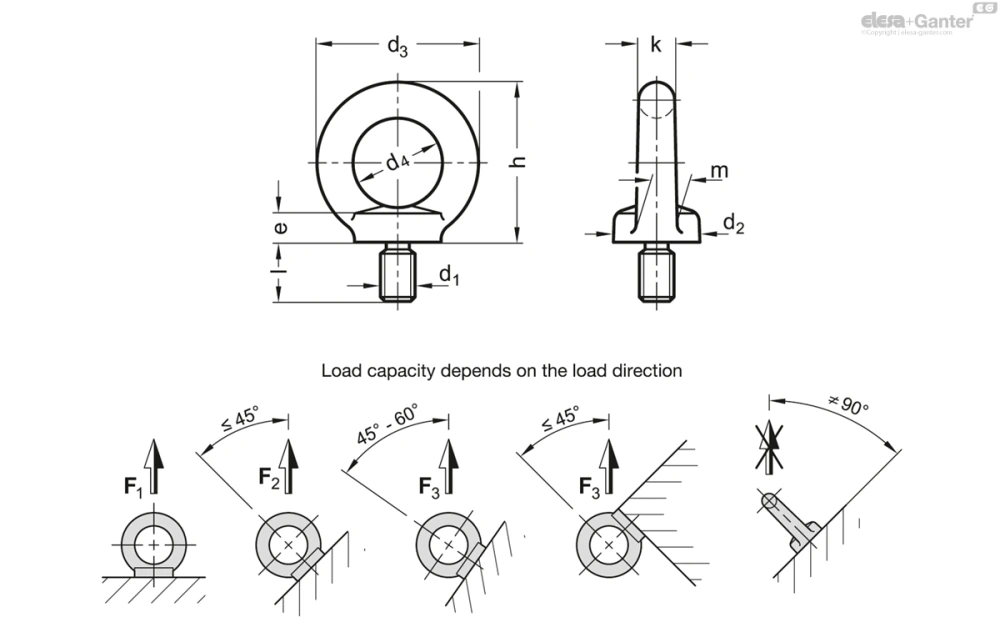

Схемы
DIN 580-A4
Таблица моделей — Рым-болты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 580-M6-A4 | M 6 | 20 | 36 | 20 | 6 | 36 | 8 | 13 | 10 | 750 | 550 | 380 | 60 | |
| DIN 580-M8-A4 | M 8 | 20 | 36 | 20 | 6 | 36 | 8 | 13 | 10 | 1400 | 1000 | 700 | 82 | |
| DIN 580-M10-A4 | M 10 | 25 | 45 | 25 | 8 | 45 | 10 | 17 | 12 | 2300 | 1700 | 1150 | 125 | |
| DIN 580-M12-A4 | M 12 | 30 | 54 | 30 | 10 | 53 | 12 | 20.5 | 14 | 3400 | 2400 | 1700 | 188 | |
| DIN 580-M16-A4 | M 16 | 35 | 63 | 35 | 12 | 62 | 14 | 27 | 16 | 7000 | 5000 | 3500 | 309 | |
| DIN 580-M20-A4 | M 20 | 40 | 72 | 40 | 14 | 71 | 16 | 30 | 19 | 12000 | 8600 | 6000 | 455 | |
| DIN 580-M24-A4 | M 24 | 50 | 90 | 50 | 18 | 90 | 20 | 36 | 24 | 18000 | 12900 | 9000 | 918 |
Характеристики
Сталь C 15 E ST
- Штампованный
- Отожжённая
- Механическая обработка контактной поверхности
- Оцинкованный, синий пассивированный
Нержавеющая сталь NI
- Штампованный
- Механическая обработка контактной поверхности
Нержавеющая сталь A4
- Штампованный
- Механическая обработка контактной поверхности
Информация
Следующие инструкции для рым-болтов DIN 580 должны соблюдаться в дополнение к значениям нагрузки, указанным в таблице выше.
Рым-болт должен быть полностью закручен для достижения наилучшего контакта между двумя контактирующими поверхностями.
Обе резьбы должны быть равной длины, а основной материал должен иметь одинаковую с таким болтом прочность.
Иная важная информация и примечания содержатся в инструкции по эксплуатации. Она входит в объём поставки и может быть загружена в виде PDF-файла.
В официальном стандарте DIN указаны дополнительные размеры M42, M48, M56, M64, M72 × 6, M80 × 6 и M100 × 6.
