Серия GN 1131
GN 1131
Подъёмные штифты
Нержавеющая сталь, самоблокирующиеся, с T-образной ручкой
Подъёмные штифты
Изображения

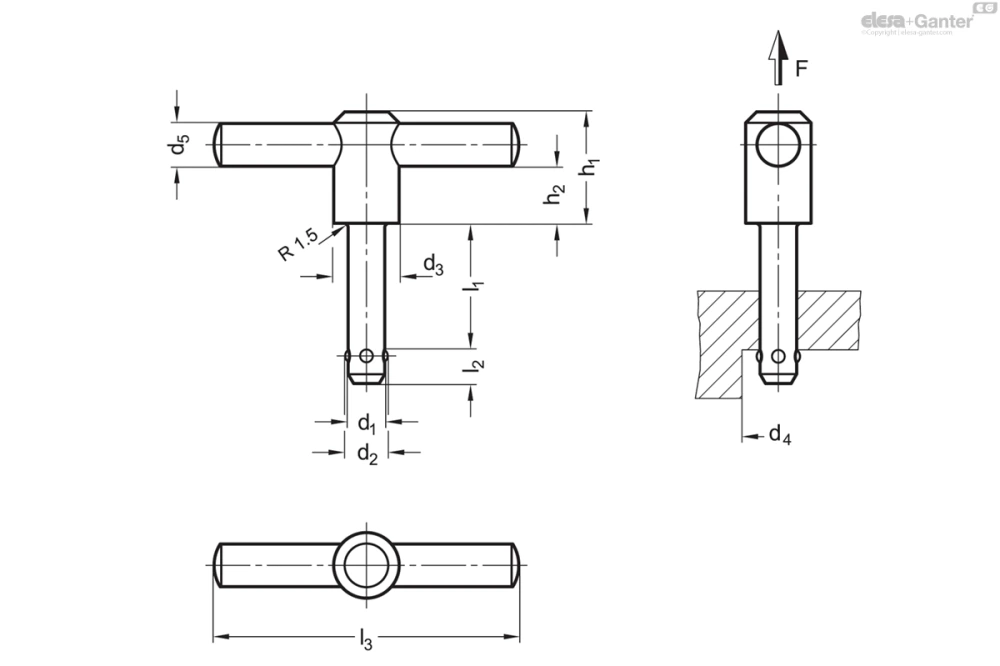

Схемы
GN 1131
Таблица моделей — Подъёмные штифты
| Артикул |
|
|
|
d3 |
|
d5 | h1 | h2 |
|
l3 | Номинальная нагрузка F в Н |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 1131-8-35-NI | 8 | 35 | 9.35 | 21.5 | 9.85 | 14 | 36 | 18.7 | 8.75 | 100 | 500 | 141 | |
| GN 1131-10-50-NI | 10 | 50 | 11.7 | 21.5 | 12.2 | 14 | 36 | 18.7 | 10.1 | 100 | 500 | 159 | |
| GN 1131-12-50-NI | 12 | 50 | 14.2 | 21.5 | 14.7 | 14 | 36 | 18.7 | 10.9 | 100 | 500 | 177 |
Характеристики
Штифт
Нержавеющая сталь AISI 630 NI
Дисперсионно-упрочнённая сталь
Ручка
Алюминий
Анодированное покрытие, чёрный цвет
Нажимная кнопка
Алюминий
Анодированное покрытие, красный цвет
Пружина
Нержавеющая сталь
Информация
Подъёмные штифты GN 1131 с T-образной ручкой используются для простого подъёма вручную и перемещения оборудования и инструментов, например.
При нажатии на красную кнопку произойдёт отпускание зажимных шариков, что позволит установку или извлечение подъёмного штифта из удерживающего отверстия на детали. Удерживающие отверстия с d1 H11 являются достаточными для безопасного использования подъёмных штифтов. Удерживающие втулки GN 1132 также в наличии.
Подъёмные штифты GN 1131 разработаны специально для подъёма, перемещения и транспортировки вручную и не могут использоваться в качестве подъёмных точек вместе с подъёмным оборудованием или кранами.
Принадлежности
- GN 1132 Удерживающие втулки
Техническая информация
