Удерживающие втулки

для подъёмных штифтов GN 1130

Удерживающие втулки

Таблица (PDF)

GN 1132

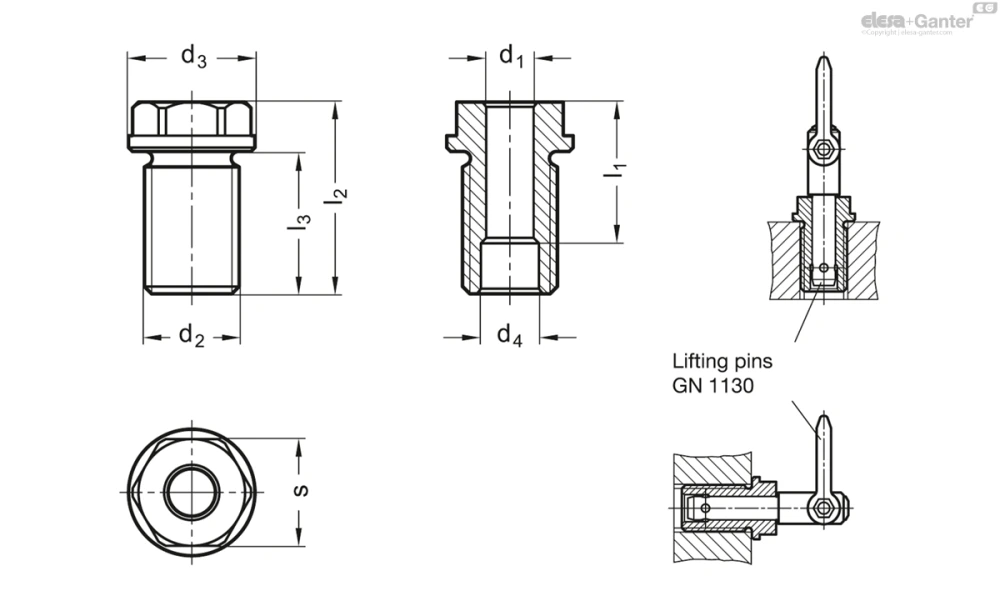

Таблица моделей — Удерживающие втулки

Артикул	d₄+0.3	d₁	l₁	d₂	d₃	l₂	l₃	s	Момент затяжки в Н·м	Вес (г)
GN 1132-8-10-M16x1,5-A	9.8	8	10	M 16 x 1.5	24	27.5	20	19	90	33
GN 1132-8-25-M16-A	9.8	8	25	M 16	24	37.5	25	19	75	47
GN 1132-10-15-M20x1,5-A	12.2	10	15	M 20 x 1.5	28	35.5	24	24	145	70
GN 1132-10-35-M20-A	12.2	10	35	M 20	28	46	29	24	130	93
GN 1132-12-15-M24x1,5-A	14.7	12	15	M 24 x 1.5	32	35.5	24	27	220	95
GN 1132-12-35-M24-A	14.7	12	35	M 24	32	48.5	36	27	200	119
GN 1132-16-25-M30x2-A	19.2	16	25	M 30 x 2	39	44	29	30	440	164
GN 1132-16-50-M30-A	19.2	16	50	M 30	39	66	44	30	400	236
GN 1132-20-50-M36x2-A	26	20	50	M 36 x 2	43	70	55	36	440	236

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип A: с внешним шестигранником

Втулка

Нержавеющая сталь

AISI 630

дисперсно-упрочнённый

Информация

Удерживающие втулки GN 1132 используются в соединениях с подъёмными штифтами GN 1130 .

Длина l₁ удерживающей втулки должна быть равна длине l₁подъёмного штифта для того, чтобы получить параметры нагрузки, приведённые в таблице для GN 1130 при встраиваемой длине х.

Удерживающие втулки предназначены для постоянного нахождения в заготовке, представляя собой вариант для экономии места, заменяя грузовые петли или аналогичные элементы.
