Серия GN 000.4
GN 000.4-2-K16
Соединительные втулки
Соединительные втулки
Сталь, для защитных маховиков, с подшипниками скольжения
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

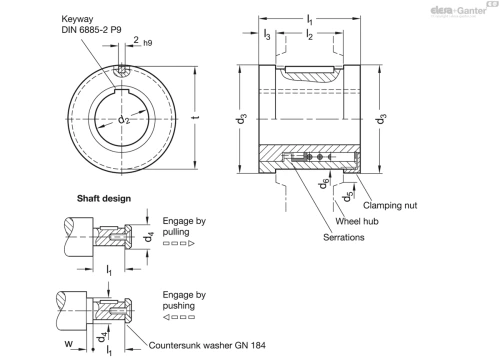

Схемы
GN 000.4-2-K16
Технические характеристики — Соединительные втулки
- Номинальный размер
- 2
- d1Ø HandwheelGN 321GN 322GN 323
- 140 | 160
- d2H7 Bore with keyway
- K 16
- d3
- 32
- d4max.
- 21
- d5Minimum-Øof handwheel hub
- 33
- d6-0.03 Bore Ø of handwheel hub H7
- 29
- l1
- 32.5
- l2±0.1 Length of handwheel hub
- 19 | 20
- l3
- 6
- t
- 30
- w мин.
- 4
- Weight (in g)
- 123
- Вес (г)
- 123
Характеристики
Сталь
- азотирование
- Поверхность подшипника с PTFE-покрытием
Информация
Поверхности с PTFE-покрытием соединительных втулок GN 000.4 обеспечивает минимальное трение между поверхностями подшипников даже при отсутствии смазки.
Предусмотрено смазочное отверстие, которое соединяется со ступицей маховика в полностью собранном безопасном маховике.
Соединительная втулка закреплена в осевом направлении в ступице маховика при помощи зажимной гайки.
