Серия EWN-SST-p-P

EWN-SST-p-P

Зажимные барашки

с накладкой, технополимер

Зажимные барашки

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ERGO__ __logo__Design9697__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__IF95__ Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

EWN-SST-p-P — Зажимные барашки EWN-SST-p-P — Зажимные барашки EWN-SST-p-P — Зажимные барашки EWN-SST-p-P — Зажимные барашки EWN-SST-p-P — Зажимные барашки EWN-SST-p-P — Зажимные барашки EWN-SST-p-P — Зажимные барашки EWN-SST-p-P — Зажимные барашки

Схемы

Схема EWN-SST-p-P

EWN-SST-p-P

Таблица моделей — Зажимные барашки

EWN-SST-p-PO

Артикул Описание
В корзину
224556-C1 EWN.48-SST-p-M6x20-PO-C1 47 M6 24 13.5 4 20 1.5 5.5 7 16
224556-C2 EWN.48-SST-p-M6x20-PO-C2 47 M6 24 13.5 4 20 1.5 5.5 7 16
224556-C3 EWN.48-SST-p-M6x20-PO-C3 47 M6 24 13.5 4 20 1.5 5.5 7 16
224556-C4 EWN.48-SST-p-M6x20-PO-C4 47 M6 24 13.5 4 20 1.5 5.5 7 16
224556-C5 EWN.48-SST-p-M6x20-PO-C5 47 M6 24 13.5 4 20 1.5 5.5 7 16
224556-C6 EWN.48-SST-p-M6x20-PO-C6 47 M6 24 13.5 4 20 1.5 5.5 7 16
224556-C17 EWN.48-SST-p-M6x20-PO-C17 47 M6 24 13.5 4 20 1.5 5.5 7 16
224566-C1 EWN.48-SST-p-M6x30-PO-C1 47 M6 24 13.5 4 30 1.5 5.5 7 17
224566-C2 EWN.48-SST-p-M6x30-PO-C2 47 M6 24 13.5 4 30 1.5 5.5 7 17
224566-C3 EWN.48-SST-p-M6x30-PO-C3 47 M6 24 13.5 4 30 1.5 5.5 7 17
224566-C4 EWN.48-SST-p-M6x30-PO-C4 47 M6 24 13.5 4 30 1.5 5.5 7 17
224566-C5 EWN.48-SST-p-M6x30-PO-C5 47 M6 24 13.5 4 30 1.5 5.5 7 17
224566-C6 EWN.48-SST-p-M6x30-PO-C6 47 M6 24 13.5 4 30 1.5 5.5 7 17
224566-C17 EWN.48-SST-p-M6x30-PO-C17 47 M6 24 13.5 4 30 1.5 5.5 7 17
224646-C1 EWN.55-SST-p-M8x20-PO-C1 55 M8 28 16 5 20 1.8 6.5 8 26
224646-C2 EWN.55-SST-p-M8x20-PO-C2 55 M8 28 16 5 20 1.8 6.5 8 26
224646-C3 EWN.55-SST-p-M8x20-PO-C3 55 M8 28 16 5 20 1.8 6.5 8 26
224646-C4 EWN.55-SST-p-M8x20-PO-C4 55 M8 28 16 5 20 1.8 6.5 8 26
224646-C5 EWN.55-SST-p-M8x20-PO-C5 55 M8 28 16 5 20 1.8 6.5 8 26
224646-C6 EWN.55-SST-p-M8x20-PO-C6 55 M8 28 16 5 20 1.8 6.5 8 26
224646-C17 EWN.55-SST-p-M8x20-PO-C17 55 M8 28 16 5 20 1.8 6.5 8 26
224656-C1 EWN.55-SST-p-M8x30-PO-C1 55 M8 28 16 5 30 1.8 6.5 8 27
224656-C2 EWN.55-SST-p-M8x30-PO-C2 55 M8 28 16 5 30 1.8 6.5 8 27
224656-C3 EWN.55-SST-p-M8x30-PO-C3 55 M8 28 16 5 30 1.8 6.5 8 27
224656-C4 EWN.55-SST-p-M8x30-PO-C4 55 M8 28 16 5 30 1.8 6.5 8 27
224656-C5 EWN.55-SST-p-M8x30-PO-C5 55 M8 28 16 5 30 1.8 6.5 8 27
224656-C6 EWN.55-SST-p-M8x30-PO-C6 55 M8 28 16 5 30 1.8 6.5 8 27
224656-C17 EWN.55-SST-p-M8x30-PO-C17 55 M8 28 16 5 30 1.8 6.5 8 27
224676-C1 EWN.70-SST-p-M10x20-PO-C1 70 M10 36 20 6 20 2 8 10 44
224676-C2 EWN.70-SST-p-M10x20-PO-C2 70 M10 36 20 6 20 2 8 10 44
224676-C3 EWN.70-SST-p-M10x20-PO-C3 70 M10 36 20 6 20 2 8 10 44
224676-C4 EWN.70-SST-p-M10x20-PO-C4 70 M10 36 20 6 20 2 8 10 44
224676-C5 EWN.70-SST-p-M10x20-PO-C5 70 M10 36 20 6 20 2 8 10 44
224676-C6 EWN.70-SST-p-M10x20-PO-C6 70 M10 36 20 6 20 2 8 10 44
224676-C17 EWN.70-SST-p-M10x20-PO-C17 70 M10 36 20 6 20 2 8 10 44
224686-C1 EWN.70-SST-p-M10x30-PO-C1 70 M10 36 20 6 30 2 8 10 52
224686-C2 EWN.70-SST-p-M10x30-PO-C2 70 M10 36 20 6 30 2 8 10 52
224686-C3 EWN.70-SST-p-M10x30-PO-C3 70 M10 36 20 6 30 2 8 10 52
224686-C4 EWN.70-SST-p-M10x30-PO-C4 70 M10 36 20 6 30 2 8 10 52
224686-C5 EWN.70-SST-p-M10x30-PO-C5 70 M10 36 20 6 30 2 8 10 52
224686-C6 EWN.70-SST-p-M10x30-PO-C6 70 M10 36 20 6 30 2 8 10 52
224686-C17 EWN.70-SST-p-M10x30-PO-C17 70 M10 36 20 6 30 2 8 10 52

EWN-SST-p-PB

Артикул Описание
В корзину
224576-C1 EWN.48-SST-p-M6x20-PB-C1 47 M6 24 13.5 4 20 1.5 5.5 7 16
224576-C2 EWN.48-SST-p-M6x20-PB-C2 47 M6 24 13.5 4 20 1.5 5.5 7 16
224576-C3 EWN.48-SST-p-M6x20-PB-C3 47 M6 24 13.5 4 20 1.5 5.5 7 16
224576-C4 EWN.48-SST-p-M6x20-PB-C4 47 M6 24 13.5 4 20 1.5 5.5 7 16
224576-C5 EWN.48-SST-p-M6x20-PB-C5 47 M6 24 13.5 4 20 1.5 5.5 7 16
224576-C6 EWN.48-SST-p-M6x20-PB-C6 47 M6 24 13.5 4 20 1.5 5.5 7 16
224576-C17 EWN.48-SST-p-M6x20-PB-C17 47 M6 24 13.5 4 20 1.5 5.5 7 16
224586-C1 EWN.48-SST-p-M6x30-PB-C1 47 M6 24 13.5 4 30 1.5 5.5 7 14
224586-C2 EWN.48-SST-p-M6x30-PB-C2 47 M6 24 13.5 4 30 1.5 5.5 7 16
224586-C3 EWN.48-SST-p-M6x30-PB-C3 47 M6 24 13.5 4 30 1.5 5.5 7 16
224586-C4 EWN.48-SST-p-M6x30-PB-C4 47 M6 24 13.5 4 30 1.5 5.5 7 16
224586-C5 EWN.48-SST-p-M6x30-PB-C5 47 M6 24 13.5 4 30 1.5 5.5 7 16
224586-C6 EWN.48-SST-p-M6x30-PB-C6 47 M6 24 13.5 4 30 1.5 5.5 7 16
224586-C17 EWN.48-SST-p-M6x30-PB-C17 47 M6 24 13.5 4 30 1.5 5.5 7 16
224661-C1 EWN.55-SST-p-M8x20-PB-C1 55 M8 28 16 5 20 1.8 6.5 8 24
224661-C2 EWN.55-SST-p-M8x20-PB-C2 55 M8 28 16 5 20 1.8 6.5 8 26
224661-C3 EWN.55-SST-p-M8x20-PB-C3 55 M8 28 16 5 20 1.8 6.5 8 26
224661-C4 EWN.55-SST-p-M8x20-PB-C4 55 M8 28 16 5 20 1.8 6.5 8 26
224661-C5 EWN.55-SST-p-M8x20-PB-C5 55 M8 28 16 5 20 1.8 6.5 8 26
224661-C6 EWN.55-SST-p-M8x20-PB-C6 55 M8 28 16 5 20 1.8 6.5 8 26
224661-C17 EWN.55-SST-p-M8x20-PB-C17 55 M8 28 16 5 20 1.8 6.5 8 26
224666-C1 EWN.55-SST-p-M8x30-PB-C1 55 M8 28 16 5 30 1.8 6.5 8 29
224666-C2 EWN.55-SST-p-M8x30-PB-C2 55 M8 28 16 5 30 1.8 6.5 8 29
224666-C3 EWN.55-SST-p-M8x30-PB-C3 55 M8 28 16 5 30 1.8 6.5 8 29
224666-C4 EWN.55-SST-p-M8x30-PB-C4 55 M8 28 16 5 30 1.8 6.5 8 29
224666-C5 EWN.55-SST-p-M8x30-PB-C5 55 M8 28 16 5 30 1.8 6.5 8 29
224666-C6 EWN.55-SST-p-M8x30-PB-C6 55 M8 28 16 5 30 1.8 6.5 8 29
224666-C17 EWN.55-SST-p-M8x30-PB-C17 55 M8 28 16 5 30 1.8 6.5 8 29
224691-C1 EWN.70-SST-p-M10x20-PB-C1 70 M10 36 20 6 20 2 8 10 42
224691-C2 EWN.70-SST-p-M10x20-PB-C2 70 M10 36 20 6 20 2 8 10 42
224691-C3 EWN.70-SST-p-M10x20-PB-C3 70 M10 36 20 6 20 2 8 10 42
224691-C4 EWN.70-SST-p-M10x20-PB-C4 70 M10 36 20 6 20 2 8 10 42
224691-C5 EWN.70-SST-p-M10x20-PB-C5 70 M10 36 20 6 20 2 8 10 42
224691-C6 EWN.70-SST-p-M10x20-PB-C6 70 M10 36 20 6 20 2 8 10 42
224691-C17 EWN.70-SST-p-M10x20-PB-C17 70 M10 36 20 6 20 2 8 10 42
224696-C1 EWN.70-SST-p-M10x30-PB-C1 70 M10 36 20 6 30 2 8 10 53
224696-C2 EWN.70-SST-p-M10x30-PB-C2 70 M10 36 20 6 30 2 8 10 53
224696-C3 EWN.70-SST-p-M10x30-PB-C3 70 M10 36 20 6 30 2 8 10 53
224696-C4 EWN.70-SST-p-M10x30-PB-C4 70 M10 36 20 6 30 2 8 10 53
224696-C5 EWN.70-SST-p-M10x30-PB-C5 70 M10 36 20 6 30 2 8 10 53
224696-C6 EWN.70-SST-p-M10x30-PB-C6 70 M10 36 20 6 30 2 8 10 53
224696-C17 EWN.70-SST-p-M10x30-PB-C17 70 M10 36 20 6 30 2 8 10 53
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Колпачок втулки

  • ECA.W: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • EWN-SST-p-PO: резьбовая шпилька из нержавеющей стали AISI 303 и наконечником из полиацеталя (POM).
  • EWN-SST-p-PB: резьбовая шпилька из нержавеющей стали AISI 303 и наконечником из латуни.

Общая информация

Особенности и области применения

Закругленный наконечник шпильки позволяет избежать повреждения контактной поверхности даже при сильном зажиме.

Стандартные варианты исполнения наконечника: латунь либо полиацеталь.

Эргономичность и удобство в использовании

На ручках предусмотрены специальные выемки под пальцы, что обеспечивает удобный зхват и возможность приложить максимальное усилие.

Аксессуары по запросу

Аксессуары по запросу

  • ECA.W: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки (см. таблицу).

Вопрос о продукции

Спросите о серии EWN-SST-p-P — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CT-FG-B — Зажимные барашки

CT-FG-B

Зажимные барашки

С фланцем, технополимер

Латунная втулка, резьбовое глухое отверстие
CT-FG-SST-p — Зажимные барашки

CT-FG-SST-p

Зажимные барашки

С фланцем, технополимер

Резьбовой стержень из нержавеющей стали
CT-FG-p — Зажимные барашки

CT-FG-p

Зажимные барашки

С фланцем, технополимер

Резьбовая шпилька из оцинкованной стали
CT.476-B — Зажимные барашки

CT.476-B

Зажимные барашки

Технополимер

Латунная втулка, резьбовое глухое отверстие
CT.476-FP — Зажимные барашки

CT.476-FP

Зажимные барашки

Технополимер

Латунная втулка, сквозное резьбовое отверстие
CT.476-SST-p — Зажимные барашки

CT.476-SST-p

Зажимные барашки

Технополимер

Резьбовой стержень из нержавеющей стали
CT.476-p — Зажимные барашки

CT.476-p

Зажимные барашки

Технополимер

Резьбовая шпилька из оцинкованной стали
CTD-B — Лепестковые поворотные ручки с ограничением крутящего момента

CTD-B

Лепестковые поворотные ручки с ограничением крутящего момента

Технополимер

Резьбовое отверстие

Артикул модели

EWN-SST-p-P — Зажимные барашки

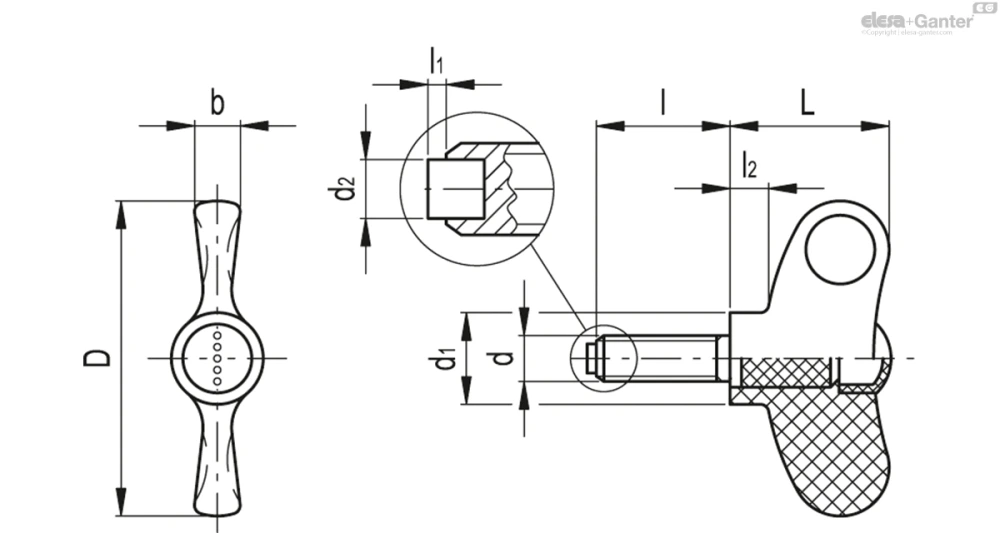

Чертёж EWN-SST-p-P
