Серия ELK.

ELK-p

Поворотные ручки с углублениями снизу

Технополимер

Резьбовой стержень из оцинкованной стали

__logo__ERGO__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__Design9697__ Технополимер на основе полиамида (PA) __logo__IF95__ Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии ELK.

ELK-A

ELK-A

Поворотные ручки с углублениями снизу

Технополимер
ELK-B

ELK-B

Поворотные ручки с углублениями снизу

Технополимер
ELK-FP

ELK-FP

Поворотные ручки с углублениями снизу

Технополимер
ELK-p

ELK-p

Поворотные ручки с углублениями снизу

Технополимер

Изображения

ELK-p — Поворотные ручки с углублениями снизу ELK-p — Поворотные ручки с углублениями снизу ELK-p — Поворотные ручки с углублениями снизу ELK-p — Поворотные ручки с углублениями снизу ELK-p — Поворотные ручки с углублениями снизу ELK-p — Поворотные ручки с углублениями снизу ELK-p — Поворотные ручки с углублениями снизу ELK-p — Поворотные ручки с углублениями снизу

Схемы

Схема ELK-p

ELK-p

Таблица моделей — Поворотные ручки с углублениями снизу

Артикул Описание
В корзину
222221-C1 ELK.45 p-M8x20-C1 45 M8 26 21 20 10 36
222221-C2 ELK.45 p-M8x20-C2 45 M8 26 21 20 10 36
222221-C3 ELK.45 p-M8x20-C3 45 M8 26 21 20 10 36
222221-C4 ELK.45 p-M8x20-C4 45 M8 26 21 20 10 36
222221-C5 ELK.45 p-M8x20-C5 45 M8 26 21 20 10 37
222221-C6 ELK.45 p-M8x20-C6 45 M8 26 21 20 10 36
222221-C17 ELK.45 p-M8x20-C17 45 M8 26 21 20 10 36
222241-C1 ELK.45 p-M8x30-C1 45 M8 26 21 30 10 40
222241-C2 ELK.45 p-M8x30-C2 45 M8 26 21 30 10 40
222241-C3 ELK.45 p-M8x30-C3 45 M8 26 21 30 10 40
222241-C4 ELK.45 p-M8x30-C4 45 M8 26 21 30 10 40
222241-C5 ELK.45 p-M8x30-C5 45 M8 26 21 30 10 40
222241-C6 ELK.45 p-M8x30-C6 45 M8 26 21 30 10 40
222241-C17 ELK.45 p-M8x30-C17 45 M8 26 21 30 10 40
222251-C1 ELK.45 p-M10x20-C1 45 M10 26 21 20 10 44
222251-C2 ELK.45 p-M10x20-C2 45 M10 26 21 20 10 44
222251-C3 ELK.45 p-M10x20-C3 45 M10 26 21 20 10 44
222251-C4 ELK.45 p-M10x20-C4 45 M10 26 21 20 10 44
222251-C5 ELK.45 p-M10x20-C5 45 M10 26 21 20 10 44
222251-C6 ELK.45 p-M10x20-C6 45 M10 26 21 20 10 44
222251-C17 ELK.45 p-M10x20-C17 45 M10 26 21 20 10 44
222261-C1 ELK.45 p-M10x30-C1 45 M10 26 21 30 10 39
222261-C2 ELK.45 p-M10x30-C2 45 M10 26 21 30 10 39
222261-C3 ELK.45 p-M10x30-C3 45 M10 26 21 30 10 39
222261-C4 ELK.45 p-M10x30-C4 45 M10 26 21 30 10 39
222261-C5 ELK.45 p-M10x30-C5 45 M10 26 21 30 10 39
222261-C6 ELK.45 p-M10x30-C6 45 M10 26 21 30 10 39
222261-C17 ELK.45 p-M10x30-C17 45 M10 26 21 30 10 39
222271-C1 ELK.45 p-M10x40-C1 45 M10 26 21 40 10 54
222271-C2 ELK.45 p-M10x40-C2 45 M10 26 21 40 10 39
222271-C3 ELK.45 p-M10x40-C3 45 M10 26 21 40 10 39
222271-C4 ELK.45 p-M10x40-C4 45 M10 26 21 40 10 39
222271-C5 ELK.45 p-M10x40-C5 45 M10 26 21 40 10 39
222271-C6 ELK.45 p-M10x40-C6 45 M10 26 21 40 10 39
222271-C17 ELK.45 p-M10x40-C17 45 M10 26 21 40 10 39
222406-C1 ELK.56 p-M8x20-C1 56 M8 29 26.5 20 11 48
222406-C2 ELK.56 p-M8x20-C2 56 M8 29 26.5 20 11 48
222406-C3 ELK.56 p-M8x20-C3 56 M8 29 26.5 20 11 48
222406-C4 ELK.56 p-M8x20-C4 56 M8 29 26.5 20 11 48
222406-C5 ELK.56 p-M8x20-C5 56 M8 29 26.5 20 11 48
222406-C6 ELK.56 p-M8x20-C6 56 M8 29 26.5 20 11 48
222406-C17 ELK.56 p-M8x20-C17 56 M8 29 26.5 20 11 48
222416-C1 ELK.56 p-M8x30-C1 56 M8 29 26.5 30 11 51
222416-C2 ELK.56 p-M8x30-C2 56 M8 29 26.5 30 11 51
222416-C3 ELK.56 p-M8x30-C3 56 M8 29 26.5 30 11 51
222416-C4 ELK.56 p-M8x30-C4 56 M8 29 26.5 30 11 51
222416-C5 ELK.56 p-M8x30-C5 56 M8 29 26.5 30 11 51
222416-C6 ELK.56 p-M8x30-C6 56 M8 29 26.5 30 11 51
222416-C17 ELK.56 p-M8x30-C17 56 M8 29 26.5 30 11 51
222426-C1 ELK.56 p-M8x40-C1 56 M8 29 26.5 40 11 54
222426-C2 ELK.56 p-M8x40-C2 56 M8 29 26.5 40 11 55
222426-C3 ELK.56 p-M8x40-C3 56 M8 29 26.5 40 11 55
222426-C4 ELK.56 p-M8x40-C4 56 M8 29 26.5 40 11 55
222426-C5 ELK.56 p-M8x40-C5 56 M8 29 26.5 40 11 53
222426-C6 ELK.56 p-M8x40-C6 56 M8 29 26.5 40 11 53
222426-C17 ELK.56 p-M8x40-C17 56 M8 29 26.5 40 11 53
222451-C1 ELK.56 p-M10x20-C1 56 M10 29 26.5 20 11 55
222451-C2 ELK.56 p-M10x20-C2 56 M10 29 26.5 20 11 55
222451-C3 ELK.56 p-M10x20-C3 56 M10 29 26.5 20 11 55
222451-C4 ELK.56 p-M10x20-C4 56 M10 29 26.5 20 11 55
222451-C5 ELK.56 p-M10x20-C5 56 M10 29 26.5 20 11 55
222451-C6 ELK.56 p-M10x20-C6 56 M10 29 26.5 20 11 66
222451-C17 ELK.56 p-M10x20-C17 56 M10 29 26.5 20 11 66
222461-C1 ELK.56 p-M10x30-C1 56 M10 29 26.5 30 11 59
222461-C2 ELK.56 p-M10x30-C2 56 M10 29 26.5 30 11 55
222461-C3 ELK.56 p-M10x30-C3 56 M10 29 26.5 30 11 60
222461-C4 ELK.56 p-M10x30-C4 56 M10 29 26.5 30 11 59
222461-C5 ELK.56 p-M10x30-C5 56 M10 29 26.5 30 11 60
222461-C6 ELK.56 p-M10x30-C6 56 M10 29 26.5 30 11 55
222461-C17 ELK.56 p-M10x30-C17 56 M10 29 26.5 30 11 55
222471-C1 ELK.56 p-M10x40-C1 56 M10 29 26.5 40 11 65
222471-C2 ELK.56 p-M10x40-C2 56 M10 29 26.5 40 11 65
222471-C3 ELK.56 p-M10x40-C3 56 M10 29 26.5 40 11 65
222471-C4 ELK.56 p-M10x40-C4 56 M10 29 26.5 40 11 65
222471-C5 ELK.56 p-M10x40-C5 56 M10 29 26.5 40 11 65
222471-C6 ELK.56 p-M10x40-C6 56 M10 29 26.5 40 11 65
222471-C17 ELK.56 p-M10x40-C17 56 M10 29 26.5 40 11 65
222481-C1 ELK.56 p-M12x30-C1 56 M12 29 26.5 30 11 65
222481-C2 ELK.56 p-M12x30-C2 56 M12 29 26.5 30 11 63
222481-C3 ELK.56 p-M12x30-C3 56 M12 29 26.5 30 11 64
222481-C4 ELK.56 p-M12x30-C4 56 M12 29 26.5 30 11 65
222481-C5 ELK.56 p-M12x30-C5 56 M12 29 26.5 30 11 64
222481-C6 ELK.56 p-M12x30-C6 56 M12 29 26.5 30 11 65
222481-C17 ELK.56 p-M12x30-C17 56 M12 29 26.5 30 11 65
222491-C1 ELK.56 p-M12x40-C1 56 M12 29 26.5 40 11 65
222491-C2 ELK.56 p-M12x40-C2 56 M12 29 26.5 40 11 63
222491-C3 ELK.56 p-M12x40-C3 56 M12 29 26.5 40 11 64
222491-C4 ELK.56 p-M12x40-C4 56 M12 29 26.5 40 11 65
222491-C5 ELK.56 p-M12x40-C5 56 M12 29 26.5 40 11 64
222491-C6 ELK.56 p-M12x40-C6 56 M12 29 26.5 40 11 65
222491-C17 ELK.56 p-M12x40-C17 56 M12 29 26.5 40 11 65
222501-C1 ELK.56 p-M12x50-C1 56 M12 29 26.5 50 11 65
222501-C2 ELK.56 p-M12x50-C2 56 M12 29 26.5 50 11 63
222501-C3 ELK.56 p-M12x50-C3 56 M12 29 26.5 50 11 64
222501-C4 ELK.56 p-M12x50-C4 56 M12 29 26.5 50 11 65
222501-C5 ELK.56 p-M12x50-C5 56 M12 29 26.5 50 11 64
222501-C6 ELK.56 p-M12x50-C6 56 M12 29 26.5 50 11 65
222501-C17 ELK.56 p-M12x50-C17 56 M12 29 26.5 50 11 65
222616-C1 ELK.70 p-M10x30-C1 70 M10 35 32.5 30 13 83
222616-C2 ELK.70 p-M10x30-C2 70 M10 35 32.5 30 13 83
222616-C3 ELK.70 p-M10x30-C3 70 M10 35 32.5 30 13 88
222616-C4 ELK.70 p-M10x30-C4 70 M10 35 32.5 30 13 83
222616-C5 ELK.70 p-M10x30-C5 70 M10 35 32.5 30 13 83
222616-C6 ELK.70 p-M10x30-C6 70 M10 35 32.5 30 13 83
222616-C17 ELK.70 p-M10x30-C17 70 M10 35 32.5 30 13 83
222621-C1 ELK.70 p-M10x40-C1 70 M10 35 32.5 40 13 85
222621-C2 ELK.70 p-M10x40-C2 70 M10 35 32.5 40 13 85
222621-C3 ELK.70 p-M10x40-C3 70 M10 35 32.5 40 13 85
222621-C4 ELK.70 p-M10x40-C4 70 M10 35 32.5 40 13 85
222621-C5 ELK.70 p-M10x40-C5 70 M10 35 32.5 40 13 85
222621-C6 ELK.70 p-M10x40-C6 70 M10 35 32.5 40 13 85
222621-C17 ELK.70 p-M10x40-C17 70 M10 35 32.5 40 13 85
222631-C1 ELK.70 p-M10x50-C1 70 M10 35 32.5 50 13 85
222631-C2 ELK.70 p-M10x50-C2 70 M10 35 32.5 50 13 85
222631-C3 ELK.70 p-M10x50-C3 70 M10 35 32.5 50 13 85
222631-C4 ELK.70 p-M10x50-C4 70 M10 35 32.5 50 13 85
222631-C5 ELK.70 p-M10x50-C5 70 M10 35 32.5 50 13 85
222631-C6 ELK.70 p-M10x50-C6 70 M10 35 32.5 50 13 85
222631-C17 ELK.70 p-M10x50-C17 70 M10 35 32.5 50 13 85
222641-C1 ELK.70 p-M12x30-C1 70 M12 35 32.5 30 13 109
222641-C2 ELK.70 p-M12x30-C2 70 M12 35 32.5 30 13 109
222641-C3 ELK.70 p-M12x30-C3 70 M12 35 32.5 30 13 109
222641-C4 ELK.70 p-M12x30-C4 70 M12 35 32.5 30 13 109
222641-C5 ELK.70 p-M12x30-C5 70 M12 35 32.5 30 13 109
222641-C6 ELK.70 p-M12x30-C6 70 M12 35 32.5 30 13 109
222641-C17 ELK.70 p-M12x30-C17 70 M12 35 32.5 30 13 109
222651-C1 ELK.70 p-M12x40-C1 70 M12 35 32.5 40 13 109
222651-C2 ELK.70 p-M12x40-C2 70 M12 35 32.5 40 13 109
222651-C3 ELK.70 p-M12x40-C3 70 M12 35 32.5 40 13 109
222651-C4 ELK.70 p-M12x40-C4 70 M12 35 32.5 40 13 109
222651-C5 ELK.70 p-M12x40-C5 70 M12 35 32.5 40 13 109
222651-C6 ELK.70 p-M12x40-C6 70 M12 35 32.5 40 13 109
222651-C17 ELK.70 p-M12x40-C17 70 M12 35 32.5 40 13 109
222661-C1 ELK.70 p-M12x50-C1 70 M12 35 32.5 50 13 109
222661-C2 ELK.70 p-M12x50-C2 70 M12 35 32.5 50 13 109
222661-C3 ELK.70 p-M12x50-C3 70 M12 35 32.5 50 13 109
222661-C4 ELK.70 p-M12x50-C4 70 M12 35 32.5 50 13 109
222661-C5 ELK.70 p-M12x50-C5 70 M12 35 32.5 50 13 109
222661-C6 ELK.70 p-M12x50-C6 70 M12 35 32.5 50 13 109
222661-C17 ELK.70 p-M12x50-C17 70 M12 35 32.5 50 13 109
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (ПА), серо-чёрный цвет, матовая поверхность.

Колпачок

Технополимер, цветовая палитра Ergostyle, матовая поверхность. Приварен к ручке методом ультразвуковой сварки.

Стандартные исполнения

  • ELK-A: втулка из вороненой стали с глухим отверстием H9, обработанным разверткой.
  • ELK-B: втулка из латуни с глухим резьбовым отверстием.
  • ELK-FP: втулка из вороненой стали со сквозным отверстием H7, обработанным разверткой.
  • ELK-p: шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Вопрос о продукции

Спросите о серии ELK-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CA.VCT — Крышки

CA.VCT

Крышки

для șiи VCT., VCRT., VCHT. и VTT-C, технополимер

Крышки
CSF — Шариковый ключ для VLS

CSF

Шариковый ключ для VLS

Технополимер и нержавеющая сталь

Шариковый ключ для VLS
DIN 6335-AL — Ручки

DIN 6335-AL

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Алюминий
DIN 6335-GG — Ручки

DIN 6335-GG

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун
DIN 6335-GG-ZB — Ручки

DIN 6335-GG-ZB

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун, Оцинкованный, синий пассивированный
DIN 6335-NI — Ручки

DIN 6335-NI

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Нержавеющая сталь
DIN 6336-AL — Лепестковые ручки

DIN 6336-AL

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Алюминий
DIN 6336-GG — Лепестковые ручки

DIN 6336-GG

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Чугун

Артикул модели

ELK-p — Поворотные ручки с углублениями снизу

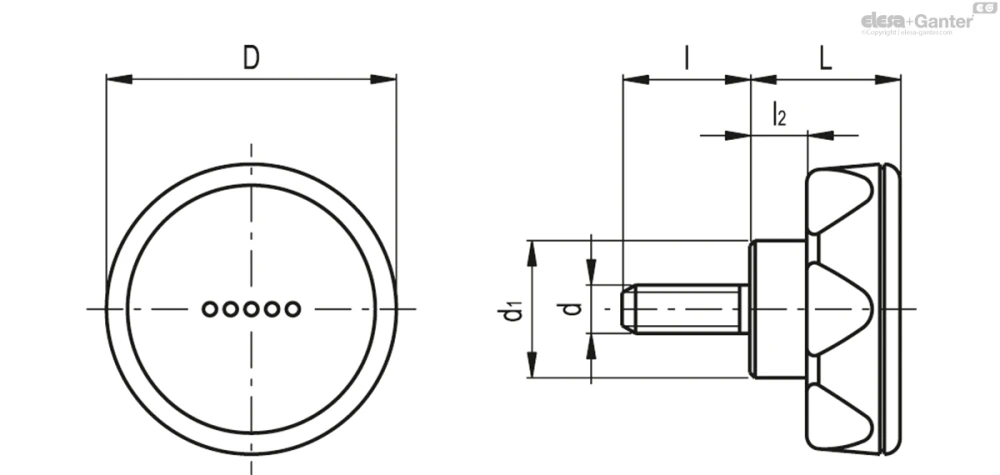

Чертёж ELK-p
