Серия EKK.

EKK-p

Ручки с накаткой

Технополимер

Резьбовая шпилька

__logo__ERGO__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__Design9697__ Технополимер на основе полиамида (PA) __logo__IF95__ Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии EKK.

EKK-B

EKK-B

Ручки с накаткой

Технополимер
EKK-p

EKK-p

Ручки с накаткой

Технополимер

Изображения

EKK-p — Ручки с накаткой EKK-p — Ручки с накаткой EKK-p — Ручки с накаткой EKK-p — Ручки с накаткой

Схемы

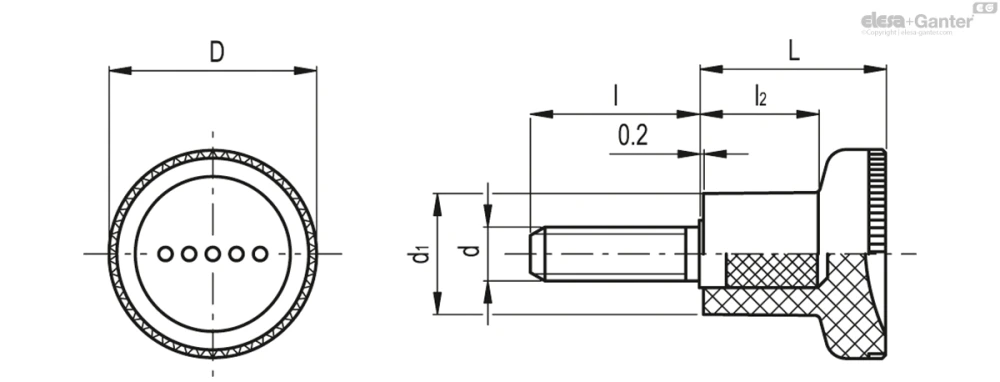

Схема EKK-p

EKK-p

Таблица моделей — Ручки с накаткой

Артикул Описание
В корзину
243001-C1 EKK.16-p M3x10-C1 16 13 8.5 M3 10 8.5 4
243001-C2 EKK.16-p M3x10-C2 16 13 8.5 M3 10 8.5 4
243001-C6 EKK.16-p M3x10-C6 16 13 8.5 M3 10 8.5 4
243006-C1 EKK.16-p M3x16-C1 16 13 8.5 M3 16 8.5 4
243006-C2 EKK.16-p M3x16-C2 16 13 8.5 M3 16 8.5 4
243006-C6 EKK.16-p M3x16-C6 16 13 8.5 M3 16 8.5 4
243008-C1 EKK.16-p-M4x10-C1 16 13 8.5 M4 10 8.5 4
243008-C2 EKK.16-p-M4x10-C2 16 13 8.5 M4 10 8.5 4
243008-C6 EKK.16-p-M4x10-C6 16 13 8.5 M4 10 8.5 4
243009-C1 EKK.16-p-M4x16-C1 16 13 8.5 M4 16 8.5 4
243009-C2 EKK.16-p-M4x16-C2 16 13 8.5 M4 16 8.5 4
243009-C6 EKK.16-p-M4x16-C6 16 13 8.5 M4 16 8.5 4
243111-C1 EKK.18-p M4x10-C1 18 15.5 10.5 M4 10 10.5 5
243111-C2 EKK.18-p M4x10-C2 18 15.5 10.5 M4 10 10.5 5
243111-C6 EKK.18-p M4x10-C6 18 15.5 10.5 M4 10 10.5 5
243116-C1 EKK.18-p M4x16-C1 18 15.5 10.5 M4 16 10.5 9
243116-C2 EKK.18-p M4x16-C2 18 15.5 10.5 M4 16 10.5 9
243116-C6 EKK.18-p M4x16-C6 18 15.5 10.5 M4 16 10.5 9
243117-C1 EKK.18-p-M5x10-C1 18 15.5 10.5 M5 10 10.5 5
243117-C2 EKK.18-p-M5x10-C2 18 15.5 10.5 M5 10 10.5 5
243117-C6 EKK.18-p-M5x10-C6 18 15.5 10.5 M5 10 10.5 5
243118-C1 EKK.18-p-M5x16-C1 18 15.5 10.5 M5 16 10.5 9
243118-C2 EKK.18-p-M5x16-C2 18 15.5 10.5 M5 16 10.5 9
243118-C6 EKK.18-p-M5x16-C6 18 15.5 10.5 M5 16 10.5 9
243119-C1 EKK.18-p-M5x20-C1 18 15.5 10.5 M5 20 10.5 9
243119-C2 EKK.18-p-M5x20-C2 18 15.5 10.5 M5 20 10.5 9
243119-C6 EKK.18-p-M5x20-C6 18 15.5 10.5 M5 20 10.5 9
243121-C1 EKK.21 p-M5x10-C1 21 18 12.5 M5 10 10.5 8
243121-C2 EKK.21 p-M5x10-C2 21 18 12.5 M5 10 10.5 8
243121-C6 EKK.21 p-M5x10-C6 21 18 12.5 M5 10 10.5 8
243126-C1 EKK.21 p-M5x16-C1 21 18 12.5 M5 16 10.5 8
243126-C2 EKK.21 p-M5x16-C2 21 18 12.5 M5 16 10.5 8
243126-C6 EKK.21 p-M5x16-C6 21 18 12.5 M5 16 10.5 8
243131-C1 EKK.21 p-M5x20-C1 21 18 12.5 M5 20 10.5 9
243131-C2 EKK.21 p-M5x20-C2 21 18 12.5 M5 20 10.5 9
243131-C6 EKK.21 p-M5x20-C6 21 18 12.5 M5 20 10.5 9
243146-C1 EKK.21 p-M6x16-C1 21 18 12.5 M6 16 10.5 10
243146-C2 EKK.21 p-M6x16-C2 21 18 12.5 M6 16 10.5 10
243146-C6 EKK.21 p-M6x16-C6 21 18 12.5 M6 16 10.5 10
243151-C1 EKK.21 p-M6x20-C1 21 18 12.5 M6 20 10.5 11
243151-C2 EKK.21 p-M6x20-C2 21 18 12.5 M6 20 10.5 11
243151-C6 EKK.21 p-M6x20-C6 21 18 12.5 M6 20 10.5 11
243161-C1 EKK.21 p-M6x30-C1 21 18 12.5 M6 30 10.5 13
243161-C2 EKK.21 p-M6x30-C2 21 18 12.5 M6 30 10.5 13
243161-C6 EKK.21 p-M6x30-C6 21 18 12.5 M6 30 10.5 13
243226-C1 EKK.25 p-M6x16-C1 25 22.5 14.5 M6 16 14 14
243226-C2 EKK.25 p-M6x16-C2 25 22.5 14.5 M6 16 14 14
243226-C6 EKK.25 p-M6x16-C6 25 22.5 14.5 M6 16 14 14
243231-C1 EKK.25 p-M6x20-C1 25 22.5 14.5 M6 20 14 15
243231-C2 EKK.25 p-M6x20-C2 25 22.5 14.5 M6 20 14 15
243231-C6 EKK.25 p-M6x20-C6 25 22.5 14.5 M6 20 14 15
243236-C1 EKK.25 p-M6x25-C1 25 22.5 14.5 M6 25 14 16
243236-C2 EKK.25 p-M6x25-C2 25 22.5 14.5 M6 25 14 16
243236-C6 EKK.25 p-M6x25-C6 25 22.5 14.5 M6 25 14 16
243241-C1 EKK.25 p-M6x30-C1 25 22.5 14.5 M6 30 14 17
243241-C2 EKK.25 p-M6x30-C2 25 22.5 14.5 M6 30 14 17
243241-C6 EKK.25 p-M6x30-C6 25 22.5 14.5 M6 30 14 17
243251-C1 EKK.25-p M8x20-C1 25 22.5 14.5 M8 20 14 20
243251-C2 EKK.25-p M8x20-C2 25 22.5 14.5 M8 20 14 20
243251-C6 EKK.25-p M8x20-C6 25 22.5 14.5 M8 20 14 20
243256-C1 EKK.25-p M8x25-C1 25 22.5 14.5 M8 25 14 17
243256-C2 EKK.25-p M8x25-C2 25 22.5 14.5 M8 25 14 17
243256-C6 EKK.25-p M8x25-C6 25 22.5 14.5 M8 25 14 17
243261-C1 EKK.25-p M8x30-C1 25 22.5 14.5 M8 30 14 17
243261-C2 EKK.25-p M8x30-C2 25 22.5 14.5 M8 30 14 17
243261-C6 EKK.25-p M8x30-C6 25 22.5 14.5 M8 30 14 17
243271-C1 EKK.25-p M8x40-C1 25 22.5 14.5 M8 40 14 17
243271-C2 EKK.25-p M8x40-C2 25 22.5 14.5 M8 40 14 17
243271-C6 EKK.25-p M8x40-C6 25 22.5 14.5 M8 40 14 17
243351-C1 EKK.31 p-M6x16-C1 31 27 18.5 M6 16 17 25
243351-C2 EKK.31 p-M6x16-C2 31 27 18.5 M6 16 17 25
243351-C6 EKK.31 p-M6x16-C6 31 27 18.5 M6 16 17 25
243352-C1 EKK.31 p-M6x20-C1 31 27 18.5 M6 20 17 27
243352-C2 EKK.31 p-M6x20-C2 31 27 18.5 M6 20 17 27
243352-C6 EKK.31 p-M6x20-C6 31 27 18.5 M6 20 17 27
243353-C1 EKK.31 p-M6x25-C1 31 27 18.5 M6 25 17 28
243353-C2 EKK.31 p-M6x25-C2 31 27 18.5 M6 25 17 28
243353-C6 EKK.31 p-M6x25-C6 31 27 18.5 M6 25 17 28
243354-C1 EKK.31 p-M6x30-C1 31 27 18.5 M6 30 17 30
243354-C2 EKK.31 p-M6x30-C2 31 27 18.5 M6 30 17 30
243354-C6 EKK.31 p-M6x30-C6 31 27 18.5 M6 30 17 30
243326-C1 EKK.31 p-M8x20-C1 31 27 18.5 M8 20 17 26
243326-C2 EKK.31 p-M8x20-C2 31 27 18.5 M8 20 17 26
243326-C6 EKK.31 p-M8x20-C6 31 27 18.5 M8 20 17 26
243331-C1 EKK.31 p-M8x25-C1 31 27 18.5 M8 25 17 28
243331-C2 EKK.31 p-M8x25-C2 31 27 18.5 M8 25 17 28
243331-C6 EKK.31 p-M8x25-C6 31 27 18.5 M8 25 17 28
243336-C1 EKK.31 p-M8x30-C1 31 27 18.5 M8 30 17 29
243336-C2 EKK.31 p-M8x30-C2 31 27 18.5 M8 30 17 29
243336-C6 EKK.31 p-M8x30-C6 31 27 18.5 M8 30 17 29
243346-C1 EKK.31 p-M8x40-C1 31 27 18.5 M8 40 17 34
243346-C2 EKK.31 p-M8x40-C2 31 27 18.5 M8 40 17 34
243346-C6 EKK.31 p-M8x40-C6 31 27 18.5 M8 40 17 34
243361-C1 EKK.31 p-M10x30-C1 31 27 18.5 M10 30 17 38
243361-C2 EKK.31 p-M10x30-C2 31 27 18.5 M10 30 17 38
243361-C6 EKK.31 p-M10x30-C6 31 27 18.5 M10 30 17 38
243371-C1 EKK.31 p-M10x40-C1 31 27 18.5 M10 40 17 43
243371-C2 EKK.31 p-M10x40-C2 31 27 18.5 M10 40 17 43
243371-C6 EKK.31 p-M10x40-C6 31 27 18.5 M10 40 17 43
243411-C1 EKK.35 p-M6x16-C1 35 27.5 20 M6 16 17 24
243411-C2 EKK.35 p-M6x16-C2 35 27.5 20 M6 16 17 24
243411-C6 EKK.35 p-M6x16-C6 35 27.5 20 M6 16 17 24
243413-C1 EKK.35 p-M6x20-C1 35 27.5 20 M6 20 17 26
243413-C2 EKK.35 p-M6x20-C2 35 27.5 20 M6 20 17 26
243413-C6 EKK.35 p-M6x20-C6 35 27.5 20 M6 20 17 26
243415-C1 EKK.35 p-M6x25-C1 35 27.5 20 M6 25 17 26
243415-C2 EKK.35 p-M6x25-C2 35 27.5 20 M6 25 17 26
243415-C6 EKK.35 p-M6x25-C6 35 27.5 20 M6 25 17 26
243417-C1 EKK.35 p-M6x30-C1 35 27.5 20 M6 30 17 29
243417-C2 EKK.35 p-M6x30-C2 35 27.5 20 M6 30 17 29
243417-C6 EKK.35 p-M6x30-C6 35 27.5 20 M6 30 17 29
243421-C1 EKK.35 p-M8x20-C1 35 27.5 20 M8 20 17 29
243421-C2 EKK.35 p-M8x20-C2 35 27.5 20 M8 20 17 29
243421-C6 EKK.35 p-M8x20-C6 35 27.5 20 M8 20 17 29
243423-C1 EKK.35 p-M8x25-C1 35 27.5 20 M8 25 17 29
243423-C2 EKK.35 p-M8x25-C2 35 27.5 20 M8 25 17 29
243423-C6 EKK.35 p-M8x25-C6 35 27.5 20 M8 25 17 29
243425-C1 EKK.35 p-M8x30-C1 35 27.5 20 M8 30 17 30
243425-C2 EKK.35 p-M8x30-C2 35 27.5 20 M8 30 17 30
243425-C6 EKK.35 p-M8x30-C6 35 27.5 20 M8 30 17 30
243427-C1 EKK.35 p-M8x40-C1 35 27.5 20 M8 40 17 35
243427-C2 EKK.35 p-M8x40-C2 35 27.5 20 M8 40 17 35
243427-C6 EKK.35 p-M8x40-C6 35 27.5 20 M8 40 17 35
243431-C1 EKK.35 p-M10x20-C1 35 27.5 20 M10 20 17 35
243431-C2 EKK.35 p-M10x20-C2 35 27.5 20 M10 20 17 35
243431-C6 EKK.35 p-M10x20-C6 35 27.5 20 M10 20 17 35
243437-C1 EKK.35 p-M10x40-C1 35 27.5 20 M10 40 17 40
243437-C2 EKK.35 p-M10x40-C2 35 27.5 20 M10 40 17 40
243437-C6 EKK.35 p-M10x40-C6 35 27.5 20 M10 40 17 40
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном.

Стандартные исполнения

  • EKK-B: втулка из латуни, глухое резьбовое отверстие

Цвета Ergostyle, матовая отделка.

  • EKK-p: резьбовая шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947 : ISO 4753 (см. Технические данные).

Серо-чёрный, оранжевый или красный цвет, матовая отделка.

Специальные исполнения доступны по запросу

Специальные исполнения доступны по запросу

Поворотные ручки с насечкой EKK-p могут также поставляться в любом другом цветовом исполнении Ergostyle.
