Серия EKK.

EKK-B

Ручки с накаткой

Технополимер

Резьбовое отверстие

__logo__ERGO__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__Design9697__ Технополимер на основе полиамида (PA) __logo__IF95__ Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии EKK.

EKK-B

EKK-B

Ручки с накаткой

Технополимер
EKK-p

EKK-p

Ручки с накаткой

Технополимер

Изображения

EKK-B — Ручки с накаткой EKK-B — Ручки с накаткой EKK-B — Ручки с накаткой EKK-B — Ручки с накаткой EKK-B — Ручки с накаткой EKK-B — Ручки с накаткой EKK-B — Ручки с накаткой EKK-B — Ручки с накаткой

Схемы

Схема EKK-B

EKK-B

Таблица моделей — Ручки с накаткой

Артикул Описание
В корзину
242081-C1 EKK.16 B-M3-C1 16 13 8.5 M3 6 8.5 3
242081-C2 EKK.16 B-M3-C2 16 13 8.5 M3 6 8.5 3
242081-C3 EKK.16 B-M3-C3 16 13 8.5 M3 6 8.5 3
242081-C4 EKK.16 B-M3-C4 16 13 8.5 M3 6 8.5 3
242081-C5 EKK.16 B-M3-C5 16 13 8.5 M3 6 8.5 3
242081-C6 EKK.16 B-M3-C6 16 13 8.5 M3 6 8.5 3
242081-C17 EKK.16 B-M3-C17 16 13 8.5 M3 6 8.5 3
242086-C1 EKK.16-B-M4-C1 16 13 8.5 M4 6 8.5 3
242086-C2 EKK.16-B-M4-C2 16 13 8.5 M4 6 8.5 3
242086-C3 EKK.16-B-M4-C3 16 13 8.5 M4 6 8.5 3
242086-C4 EKK.16-B-M4-C4 16 13 8.5 M4 6 8.5 3
242086-C5 EKK.16-B-M4-C5 16 13 8.5 M4 6 8.5 3
242086-C6 EKK.16-B-M4-C6 16 13 8.5 M4 6 8.5 3
242086-C17 EKK.16-B-M4-C17 16 13 8.5 M4 6 8.5 3
242091-C1 EKK.18 B-M4-C1 18 15.5 10.5 M4 6 10.5 5
242091-C2 EKK.18 B-M4-C2 18 15.5 10.5 M4 6 10.5 5
242091-C3 EKK.18 B-M4-C3 18 15.5 10.5 M4 6 10.5 5
242091-C4 EKK.18 B-M4-C4 18 15.5 10.5 M4 6 10.5 5
242091-C5 EKK.18 B-M4-C5 18 15.5 10.5 M4 6 10.5 5
242091-C6 EKK.18 B-M4-C6 18 15.5 10.5 M4 6 10.5 5
242091-C17 EKK.18 B-M4-C17 18 15.5 10.5 M4 6 10.5 5
242096-C1 EKK.18-B-M5-C1 18 15.5 10.5 M5 6 10.5 5
242096-C2 EKK.18-B-M5-C2 18 15.5 10.5 M5 6 10.5 5
242096-C3 EKK.18-B-M5-C3 18 15.5 10.5 M5 6 10.5 5
242096-C4 EKK.18-B-M5-C4 18 15.5 10.5 M5 6 10.5 5
242096-C5 EKK.18-B-M5-C5 18 15.5 10.5 M5 6 10.5 5
242096-C6 EKK.18-B-M5-C6 18 15.5 10.5 M5 6 10.5 5
242096-C17 EKK.18-B-M5-C17 18 15.5 10.5 M5 6 10.5 5
242111-C1 EKK.21 B-M4-C1 21 18 12.5 M4 10 10.5 8
242111-C2 EKK.21 B-M4-C2 21 18 12.5 M4 10 10.5 8
242111-C3 EKK.21 B-M4-C3 21 18 12.5 M4 10 10.5 8
242111-C4 EKK.21 B-M4-C4 21 18 12.5 M4 10 10.5 8
242111-C5 EKK.21 B-M4-C5 21 18 12.5 M4 10 10.5 8
242111-C6 EKK.21 B-M4-C6 21 18 12.5 M4 10 10.5 8
242111-C17 EKK.21 B-M4-C17 21 18 12.5 M4 10 10.5 8
242121-C1 EKK.21 B-M5-C1 21 18 12.5 M5 10 10.5 7
242121-C2 EKK.21 B-M5-C2 21 18 12.5 M5 10 10.5 7
242121-C3 EKK.21 B-M5-C3 21 18 12.5 M5 10 10.5 7
242121-C4 EKK.21 B-M5-C4 21 18 12.5 M5 10 10.5 7
242121-C5 EKK.21 B-M5-C5 21 18 12.5 M5 10 10.5 7
242121-C6 EKK.21 B-M5-C6 21 18 12.5 M5 10 10.5 7
242121-C17 EKK.21 B-M5-C17 21 18 12.5 M5 10 10.5 7
242126-C1 EKK.21-B-M6-C1 21 18 12.5 M6 10 10.5 7
242126-C2 EKK.21-B-M6-C2 21 18 12.5 M6 10 10.5 7
242126-C3 EKK.21-B-M6-C3 21 18 12.5 M6 10 10.5 7
242126-C4 EKK.21-B-M6-C4 21 18 12.5 M6 10 10.5 7
242126-C5 EKK.21-B-M6-C5 21 18 12.5 M6 10 10.5 7
242126-C6 EKK.21-B-M6-C6 21 18 12.5 M6 10 10.5 7
242126-C17 EKK.21-B-M6-C17 21 18 12.5 M6 10 10.5 7
242211-C1 EKK.25 B-M6-C1 25 22.5 14.5 M6 12 14 11
242211-C2 EKK.25 B-M6-C2 25 22.5 14.5 M6 12 14 11
242211-C3 EKK.25 B-M6-C3 25 22.5 14.5 M6 12 14 11
242211-C4 EKK.25 B-M6-C4 25 22.5 14.5 M6 12 14 11
242211-C5 EKK.25 B-M6-C5 25 22.5 14.5 M6 12 14 11
242211-C6 EKK.25 B-M6-C6 25 22.5 14.5 M6 12 14 11
242211-C17 EKK.25 B-M6-C17 25 22.5 14.5 M6 12 14 11
242221-C1 EKK.25 B-M8-C1 25 22.5 14.5 M8 12 14 16
242221-C2 EKK.25 B-M8-C2 25 22.5 14.5 M8 12 14 16
242221-C3 EKK.25 B-M8-C3 25 22.5 14.5 M8 12 14 16
242221-C4 EKK.25 B-M8-C4 25 22.5 14.5 M8 12 14 16
242221-C5 EKK.25 B-M8-C5 25 22.5 14.5 M8 12 14 16
242221-C6 EKK.25 B-M8-C6 25 22.5 14.5 M8 12 14 16
242221-C17 EKK.25 B-M8-C17 25 22.5 14.5 M8 12 14 16
242301-C1 EKK.31 B-M6-C1 31 27 18.5 M6 15 17 20
242301-C2 EKK.31 B-M6-C2 31 27 18.5 M6 15 17 20
242301-C3 EKK.31 B-M6-C3 31 27 18.5 M6 15 17 20
242301-C4 EKK.31 B-M6-C4 31 27 18.5 M6 15 17 20
242301-C5 EKK.31 B-M6-C5 31 27 18.5 M6 15 17 20
242301-C6 EKK.31 B-M6-C6 31 27 18.5 M6 15 17 20
242301-C17 EKK.31 B-M6-C17 31 27 18.5 M6 15 17 20
242311-C1 EKK.31 B-M8-C1 31 27 18.5 M8 15 17 22
242311-C2 EKK.31 B-M8-C2 31 27 18.5 M8 15 17 22
242311-C3 EKK.31 B-M8-C3 31 27 18.5 M8 15 17 22
242311-C4 EKK.31 B-M8-C4 31 27 18.5 M8 15 17 22
242311-C5 EKK.31 B-M8-C5 31 27 18.5 M8 15 17 22
242311-C6 EKK.31 B-M8-C6 31 27 18.5 M8 15 17 22
242311-C17 EKK.31 B-M8-C17 31 27 18.5 M8 15 17 22
242321-C1 EKK.31 B-M10-C1 31 27 18.5 M10 17 17 22
242321-C2 EKK.31 B-M10-C2 31 27 18.5 M10 17 17 22
242321-C3 EKK.31 B-M10-C3 31 27 18.5 M10 17 17 22
242321-C4 EKK.31 B-M10-C4 31 27 18.5 M10 17 17 22
242321-C5 EKK.31 B-M10-C5 31 27 18.5 M10 17 17 22
242321-C6 EKK.31 B-M10-C6 31 27 18.5 M10 17 17 22
242321-C17 EKK.31 B-M10-C17 31 27 18.5 M10 17 17 22
242401-C1 EKK.35 B-M6-C1 35 27.5 20 M6 16 17 25
242401-C2 EKK.35 B-M6-C2 35 27.5 20 M6 16 17 25
242401-C3 EKK.35 B-M6-C3 35 27.5 20 M6 16 17 25
242401-C4 EKK.35 B-M6-C4 35 27.5 20 M6 16 17 25
242401-C5 EKK.35 B-M6-C5 35 27.5 20 M6 16 17 25
242401-C6 EKK.35 B-M6-C6 35 27.5 20 M6 16 17 25
242401-C17 EKK.35 B-M6-C17 35 27.5 20 M6 16 17 25
242411-C1 EKK.35 B-M8-C1 35 27.5 20 M8 15 17 25
242411-C2 EKK.35 B-M8-C2 35 27.5 20 M8 15 17 25
242411-C3 EKK.35 B-M8-C3 35 27.5 20 M8 15 17 25
242411-C4 EKK.35 B-M8-C4 35 27.5 20 M8 15 17 25
242411-C5 EKK.35 B-M8-C5 35 27.5 20 M8 15 17 25
242411-C6 EKK.35 B-M8-C6 35 27.5 20 M8 15 17 25
242411-C17 EKK.35 B-M8-C17 35 27.5 20 M8 15 17 25
242421-C1 EKK.35 B-M10-C1 35 27.5 20 M10 17 17 25
242421-C2 EKK.35 B-M10-C2 35 27.5 20 M10 17 17 25
242421-C3 EKK.35 B-M10-C3 35 27.5 20 M10 17 17 25
242421-C4 EKK.35 B-M10-C4 35 27.5 20 M10 17 17 25
242421-C5 EKK.35 B-M10-C5 35 27.5 20 M10 17 17 25
242421-C6 EKK.35 B-M10-C6 35 27.5 20 M10 17 17 25
242421-C17 EKK.35 B-M10-C17 35 27.5 20 M10 17 17 25
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном.

Стандартные исполнения

  • EKK-B: втулка из латуни, глухое резьбовое отверстие

Цвета Ergostyle, матовая отделка.

  • EKK-p: резьбовая шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947 : ISO 4753 (см. Технические данные).

Серо-чёрный, оранжевый или красный цвет, матовая отделка.

Специальные исполнения доступны по запросу

Специальные исполнения доступны по запросу

Поворотные ручки с насечкой EKK-p могут также поставляться в любом другом цветовом исполнении Ergostyle.

Вопрос о продукции

Спросите о серии EKK-B — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 319-AL — Шарообразные ручки

DIN 319-AL

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

Алюминий
DIN 319-KT — Шарообразные ручки

DIN 319-KT

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

Пластик
DIN 319-KU — Шарообразные ручки

DIN 319-KU

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

Пластик
DIN 319-KU-MS — Шарообразные ручки

DIN 319-KU-MS

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

пластик со втулкой из латуни
DIN 319-NI — Шарообразные ручки

DIN 319-NI

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

Нержавеющая сталь
DIN 319-ST — Шарообразные ручки

DIN 319-ST

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

Сталь
DIN 39 — Неподвижные ручки

DIN 39

Неподвижные ручки

Сталь / пластик / нержавеющая сталь

Сталь
DIN 39-A4 — Неподвижные ручки

DIN 39-A4

Неподвижные ручки

Сталь / пластик / нержавеющая сталь

Нержавеющая сталь

Артикул модели

EKK-B — Ручки с накаткой

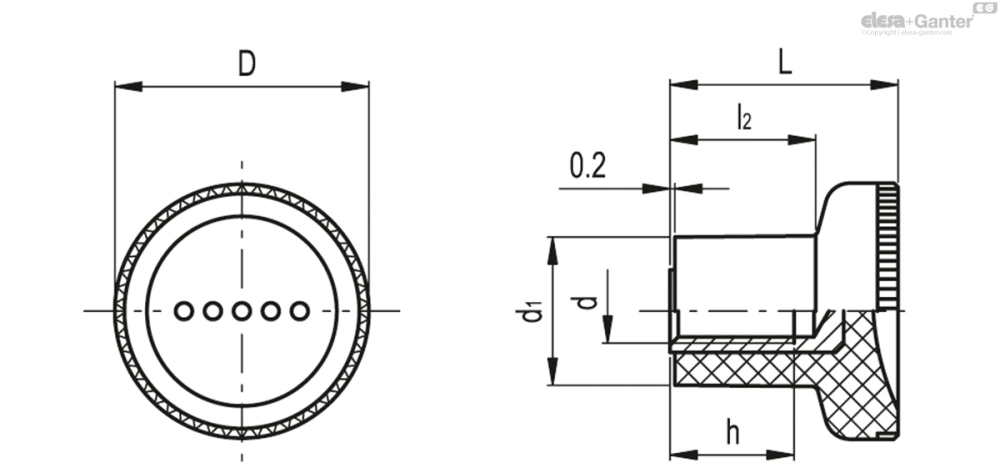

Чертёж EKK-B
