Серия DIN 319

DIN-319-KT

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

Пластик, Нажимной тип

Таблица (PDF)

Исполнения серии DIN 319

DIN 319-AL

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-KT

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-KU

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-KU-MS

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-NI

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN 319-ST

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN-319-KT

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

DIN-319-KU

Шарообразные ручки

Пластик/сталь/алюминий/нержавеющая сталь

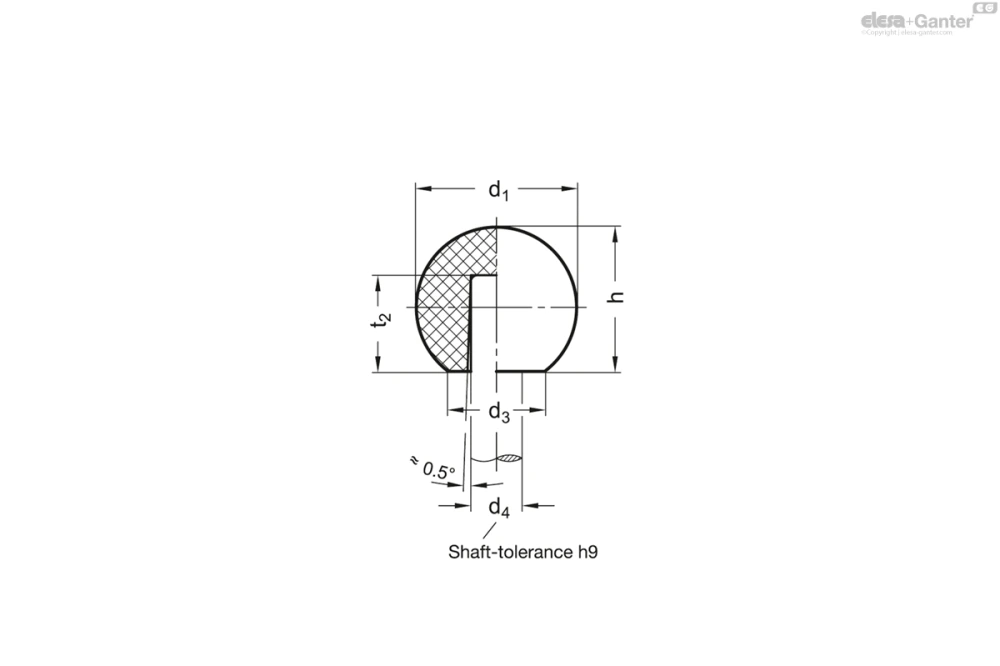

DIN-319-KT

Таблица моделей — Шарообразные ручки

Артикул	d₁	d₄	t₂	d₃≈	h ≈	Вес (г)
DIN 319-KT-16-B4-M	16	B 4	9	8	15	3
DIN 319-KT-16-B5-M	16	B 5	9	8	15	3
DIN 319-KT-20-B5-M	20	B 5	12	12	18	5
DIN 319-KT-20-B6-M	20	B 6	12	12	18	5
DIN 319-KT-25-B6-M	25	B 6	16	15	22.5	10
DIN 319-KT-25-B8-M	25	B 8	16	15	22.5	9
DIN 319-KT-32-B8-M	32	B 8	17	18	29	20
DIN 319-KT-32-B10-M	32	B 10	17	18	29	19
DIN 319-KT-40-B10-M	40	B 10	22	22	37	43
DIN 319-KT-40-B12-M	40	B 12	22	22	37	40

3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из пластика

Типы

ТипC: с резьбовым отверстием (без втулки)

Тип E: с резьбовой втулкой

Пластик KU

Дюропласт (фенольный полимер PF)

C удалённым гратом, отполированный

Чёрный (стандартный цвет)

красный цвет RT, аналогичный RAL 3003: добавьте RT к коду заказа

Втулка (тип E)

Оцинкованная сталь (Стандарт)

Латунь MS добавьте MS к коду заказа (только в чёрном исполнении)

Пластик KT

Технополимер (полиамид PA)

ударопрочный

Черный цвет, матовая отделка (стандартный цвет)

красный цвет RT, аналогичный RAL 3003: добавьте RT к коду заказа

Втулка (тип E)

Оцинкованная сталь

Вариант исполнения из стали

Типы

Тип C: с резьбовым отверстием

Тип K: с отверстием без резьбы H7

Сталь ST

полированная поверхность

Вариант исполнения из алюминия

Типы

Тип C: с резьбовым отверстием

Тип K: с отверстием без резьбы H7

Алюминий AL

полированная поверхность

Вариант исполнения из нержавеющей стали

Типы

Тип C: с резьбовым отверстием

Тип K: с отверстием без резьбы H7

Нержавеющая сталь AISI 303 NI

матовая отделка, дробеструйная обработка

Вариант исполнения из пластика (нажимной тип)

Типы

Тип L: с кольцом допуска

Тип M: с коническим отверстием

Тип L

Пластик KU

Дюропласт (фенольный полимер PF)

чёрный цвет, глянцевая отделка

Кольцо допуска

Пружинная сталь

Тип M

Пластик KT

Технополимер (полиамид PA)

ударопрочный

Черный цвет, матовая отделка

Информация

При использовании шарообразных ручек DIN 319 типов L и M не требуется резьба для вала (нажимной тип).

Во время монтажа для установки ручки на место достаточно слабых ударов мягким молотком, торец вала должен быть слегка закруглён или скошен (30°).

Перед сборкой ручек типа L кольцо допуска должно быть вставлено в отверстие. Далее следует убедиться, что ручка помещается перпендикулярно и/или параллельно осевому направлению. В противном случае это может привести к поломке ручки.

Шарообразные ручки типа М представляют собой более экономичное решение, но для них сложнее определить заранее силу поворота.

Шаровые ручки DIN 319 размеров 30 и 35, а также различные резьбы типа C и шаровые ручки из технополимера (КТ) не входят в официальную таблицу стандарта DIN.

Шаровые ручки DIN 319, сделанные из из стали, алюминия и нержавеющей стали не фигурируют в официальной ведомости стандарта DIN.
