Серия CTD-B
221902-C9
CTD.48 B-M5-3-C9
Лепестковые поворотные ручки с ограничением крутящего момента
Технополимер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы
221902-C9

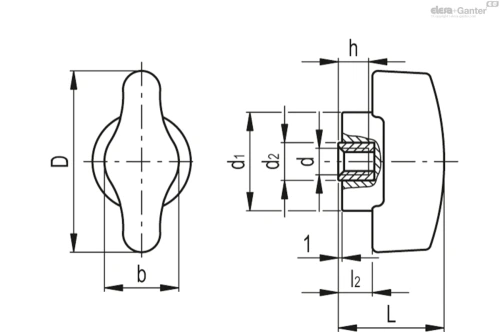

Технические характеристики — Лепестковые поворотные ручки с ограничением крутящего момента
- D
- 48
- d
- M5
- L
- 28
- d1
- 26
- d2
- 10
- l2
- 9
- b
- 20
- h
- 8
- C#[Nm]
- 3
- Weight (in g)
- 39
- Вес (г)
- 39
Основные характеристики
Материал
Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный (C9) либо оранжевый (C2) цвет, матовая поверхность.
Механизм ограничения крутящего момента
Никелированная сталь.
Стандартные исполнения
- CTD-B-2: втулка из никелированной стали с глухим резьбовым отверстием, максимальный крутящий момент 2 Н∙м.
- CTD-B-3: втулка из никелированной стали с глухим резьбовым отверстием, максимальный крутящий момент 3 Н∙м.
- CTD-p-2: Винт из никелированной стали, максимальный крутящий момент 2 Н·м.
- CTD-p-3: Винт из никелированной стали, максимальный крутящий момент 3 Н·м.
Общая информация

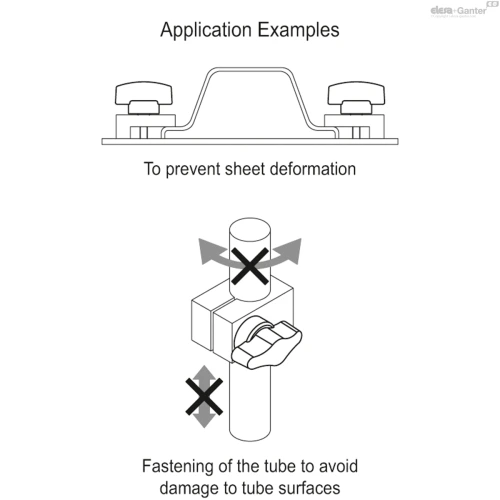

Особенности и области применения
Лепестковые поворотные ручки модели CTD используются, когда прилагаемый крутящий момент не должен превышать определённого значения.
Передача крутящего момента от ручки «барашка» к зажимному элементу осуществляется с помощью пружинной механической системы, которая предотвращает преодоление установленного крутящего момента. При превышении установленного крутящего момента раздастся звук «щелчка», указывающий на то, что достигнуто максимальное затягивание. Поворотом ручки против часовой стрелки механизм разблокируется.
